Aborder et quitter le contour 6.3
6
TNC 640 | Manuel d'utilisation HEIDENHAIN Dialogue texte clair | 7/2014
215

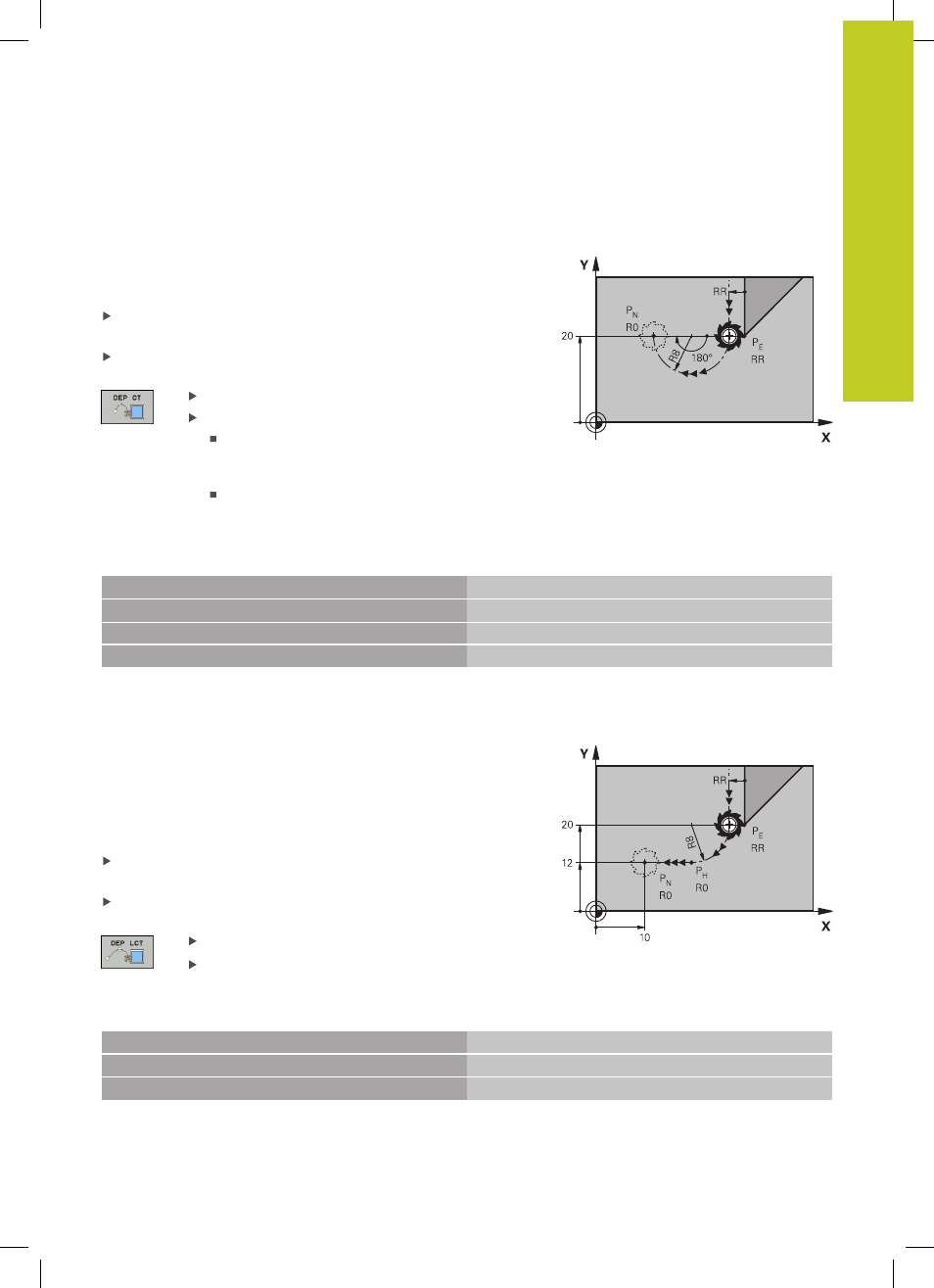

Sortie du contour par une trajectoire circulaire avec
raccordement tangentiel :
DEP CT
La TNC déplace l'outil sur une trajectoire circulaire allant du dernier
point du contour P
E
jusqu'au point final P
N
. La trajectoire circulaire
se raccorde tangentiellement au dernier élément du contour.
Programmer le dernier élément du contour avec le point final P
E
et la correction de rayon
Ouvrir le dialogue avec la touche
APPR/DEP et la softkey DEP
CT:
Angle au centre
CCA de la trajectoire circulaire
Rayon R de la trajectoire circulaire
L'outil doit quitter la pièce du côté de la
correction de rayon : Entrer R toujours en
positif.
L'outil doit quitter la pièce du côté opposé
au côté de la correction de rayon : Entrer R
toujours en négatif.
Exemple de séquences CN
23 L Y+20 RR F100 Dernier élément de contour : PE avec correction de rayon
24 DEP CT CCA 180 R+8 F100 Angle au centre=180°,
Rayon de la trajectoire circulaire=8 mm
25 L Z+100 FMAX M2
Dégagement en Z, retour, fin du programme
Sortie par une trajectoire circulaire avec raccordement
tangentiel au contour et segment de droite : DEP LCT
La TNC déplace l'outil sur une trajectoire circulaire allant du
dernier point du contour P
E
jusqu'à un point auxiliaire P
H
. De cette
position, il se déplace sur une droite jusqu'au point final P
N
. Le
dernier élément du contour et la droite P
H
– P
N
sont tangents à
la trajectoire circulaire. Ainsi, la trajectoire circulaire est définie
clairement par le rayon R.
Programmer le dernier élément du contour avec le point final P
E
et la correction de rayon
Ouvrir le dialogue avec la touche APPR/DEP et la softkey DEP
LCT :
Introduire les coordonnées du point final P
N
Rayon R de la trajectoire circulaire Introduire R en
positif
Exemple de séquences CN
23 L Y+20 RR F100
Dernier élément de contour : PE avec correction de rayon
24 DEP LCT X+10 Y+12 R+8 F100
Coordonnées PN, rayon de la trajectoire circulaire = 8 mm
25 L Z+100 FMAX M2 Dégagement en Z, retour, fin du programme
