Programmation : fonctions auxiliaires
10.4 Fonctions auxiliaires pour le comportement de contournage
10
370
TNC 640 | Manuel d'utilisation HEIDENHAIN Dialogue texte clair | 7/2014
Précalculer le contour avec correction de rayon (LOOK
AHEAD) : M120
Comportement standard
Si le rayon d'outil est supérieur à un petit élément de contour à
usiner avec correction de rayon, la TNC interrompt l'exécution du
programme et affiche un message d'erreur. M97 (voir "Usinage
de petits segments de contour : M97", Page 365) n'affiche pas de
message d'erreur, bien que l'outil laisse une trace au moment de
son dégagement, et l'angle est décalé.
Si le contour comporte plusieurs de ces éléments, la TNC peut
l'endommager.
Comportement avec M120

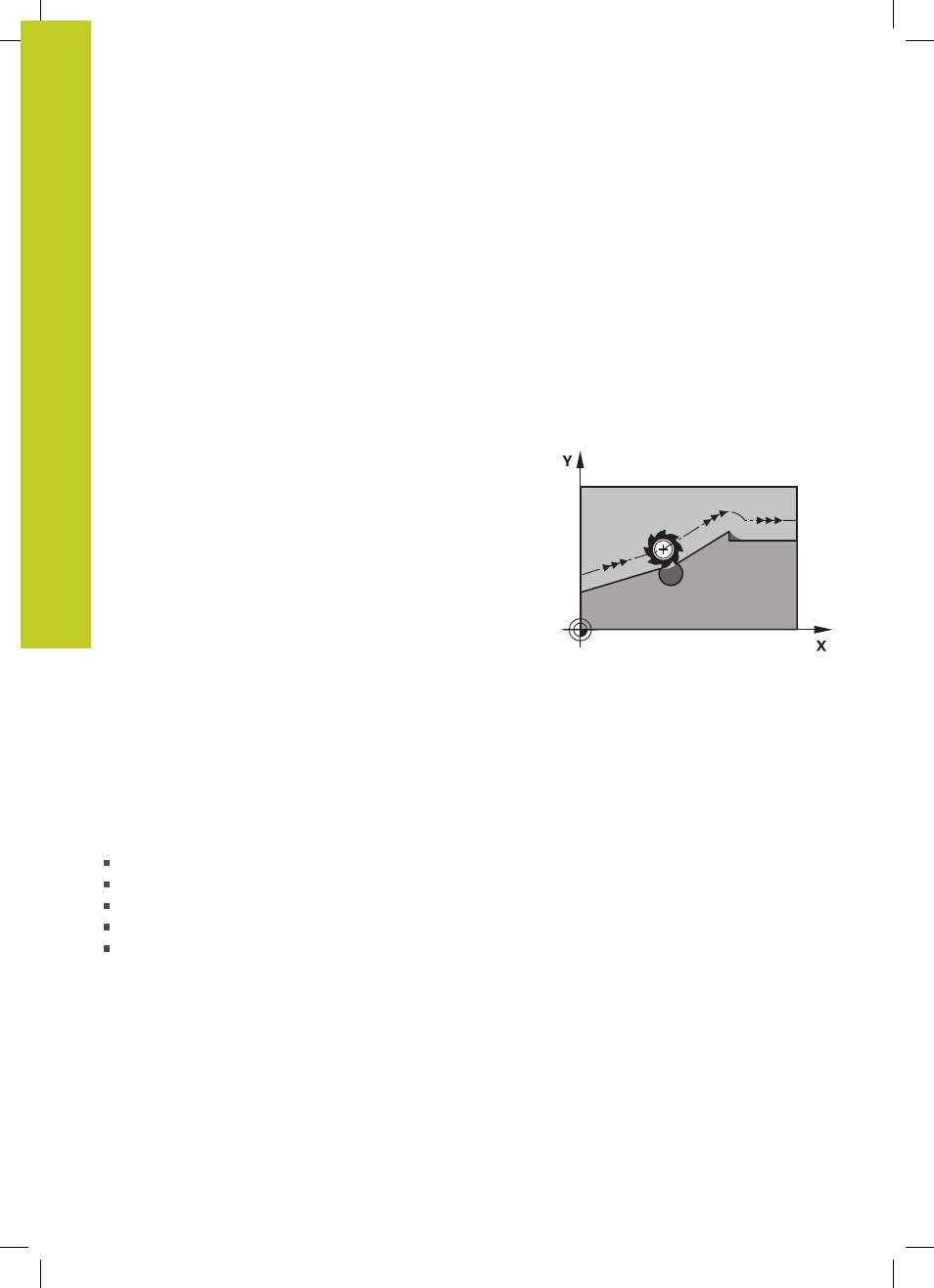

La TNC vérifie un contour avec correction de rayon en fonction de
ces situations. Elle calcule par anticipation la trajectoire de l'outil à
partir de la séquence actuelle. Les endroits où le contour pourrait
être endommagé par l'outil ne sont pas usinés (représentation en
gris sombre sur la figure). Vous pouvez également utiliser M120
pour attribuer une correction de rayon d'outil à un programme
de données digitalisées ou de données issues d'un système de
programmation externe. De cette manière, les écarts par rapport au
rayon d'outil théorique peuvent être compensés.
Le nombre de séquences (99 max.) dont la TNC tient compte
pour son calcul anticipé est à définir avec LA (de l'angl.
L ook
A head : anticiper) derrière M120. Plus le nombre de séquences
sélectionnées pour le calcul anticipé est élevé et plus le traitement
des séquences sera lent.
Introduction
Si vous introduisez M120 dans une séquence de positionnement,
la TNC continue le dialogue dans cette séquence et demande le
nombre LA de séquences nécessaires au calcul anticipé.
Effet
M120 doit être mémorisée dans une séquence CN qui contient
également la correction de rayon
RL ou RR. M120 est active à partir
de cette séquence et jusqu'à ce que
la correction de rayon soit annulée avec
R0
M120 LA0 soit programmée
M120 soit programmée sans LA
un autre programme soit appelé avec PGM CALL
le plan d'usinage soit incliné avec le cycle 19 ou la fonction
PLANE
M120 est active en début de séquence.
