MESURE INTERIEUR RAINURE
(cycle palpeur 425, DIN/ISO: G425)
Le cycle palpeur 425 détermine la position et la largeur d'une rainure
(poche). Si vous définissez les tolérances correspondantes dans le
cycle, la TNC compare la valeur effective à la valeur nominale et
mémorise l'écart dans un paramètre-système.

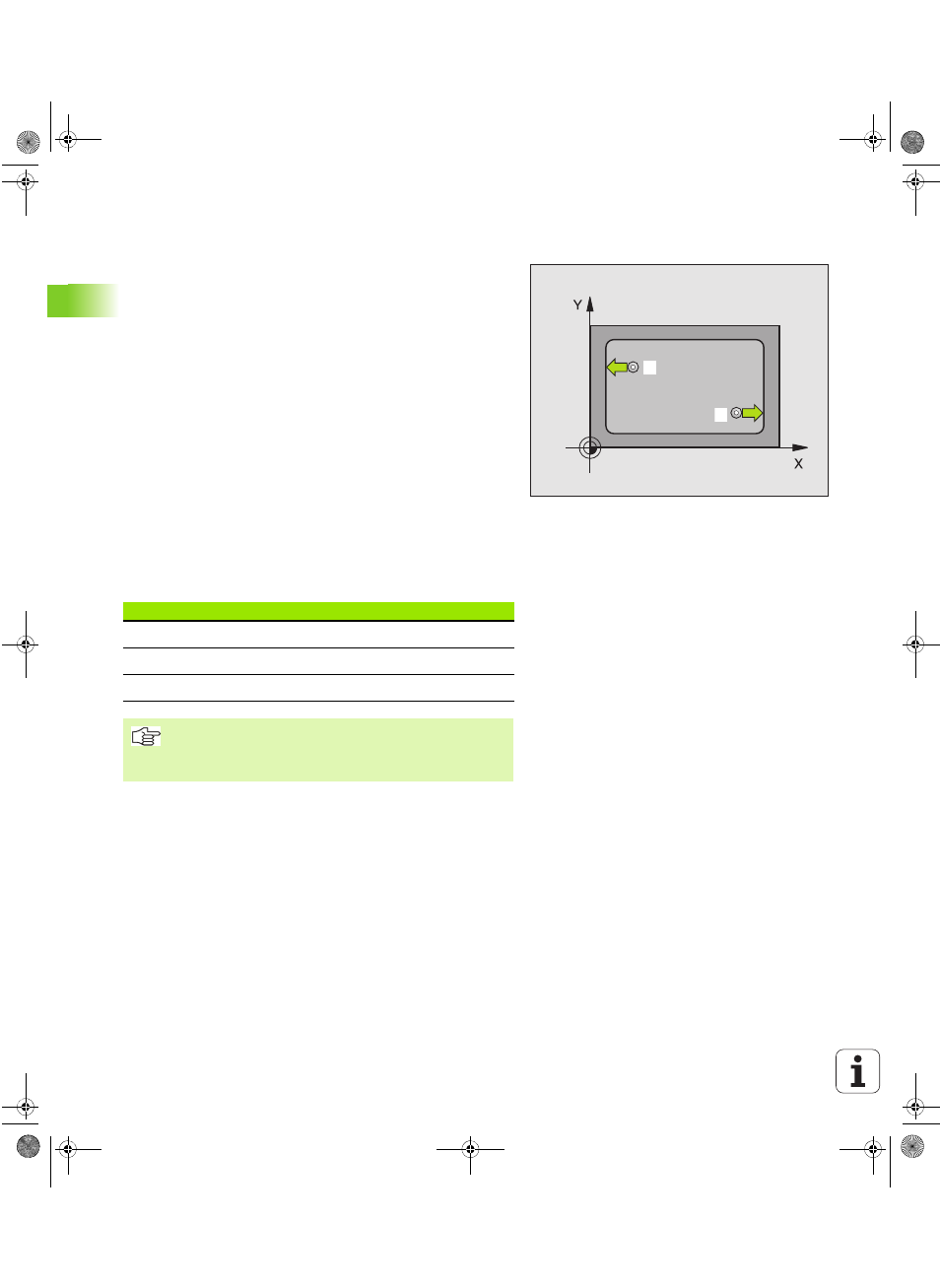

1 La TNC positionne le palpeur en avance rapide (valeur de PM6150
ou PM6361) et selon la logique de positionnement (cf. „Travail
avec les cycles palpeurs” à la page 7) au point de palpage
1 . La
TNC calcule les points de palpage à partir des données contenues
dans le cycle et de la distance d'approche programmée dans
PM6140
2 Le palpeur se déplace ensuite à la hauteur de mesure programmée
et exécute la première opération de palpage suivant l'avance de
palpage (PM6120 ou PM6360). 1er palpage toujours dans le sens
positif de l'axe programmé
3 Si vous introduisez un décalage pour la deuxième mesure, la
TNC déplace le palpeur paraxialement par rapport au point de
palpage suivant
2 et exécute à cet endroit la deuxième opération
de palpage. Si vous n'introduisez pas de décalage, la TNC mesure
directement la largeur dans le sens opposé
4 La TNC rétracte ensuite le palpeur à la hauteur de sécurité et
mémorise les valeurs effectives ainsi que l'écart dans les
paramètres Q suivants:
2
1
Numéro paramètre Signification
Q156 Valeur effective longueur mesurée
Q157 Valeur effective position axe principal
Q166 Ecart longueur mesurée
Remarques avant que vous ne programmiez
Avant de définir le cycle, vous devez avoir programmé un
appel d'outil pour définir l'axe du palpeur.
