TNC 426, TNC 430 HEIDENHAIN 15
2.2 Etalonner le palpeur à commutation

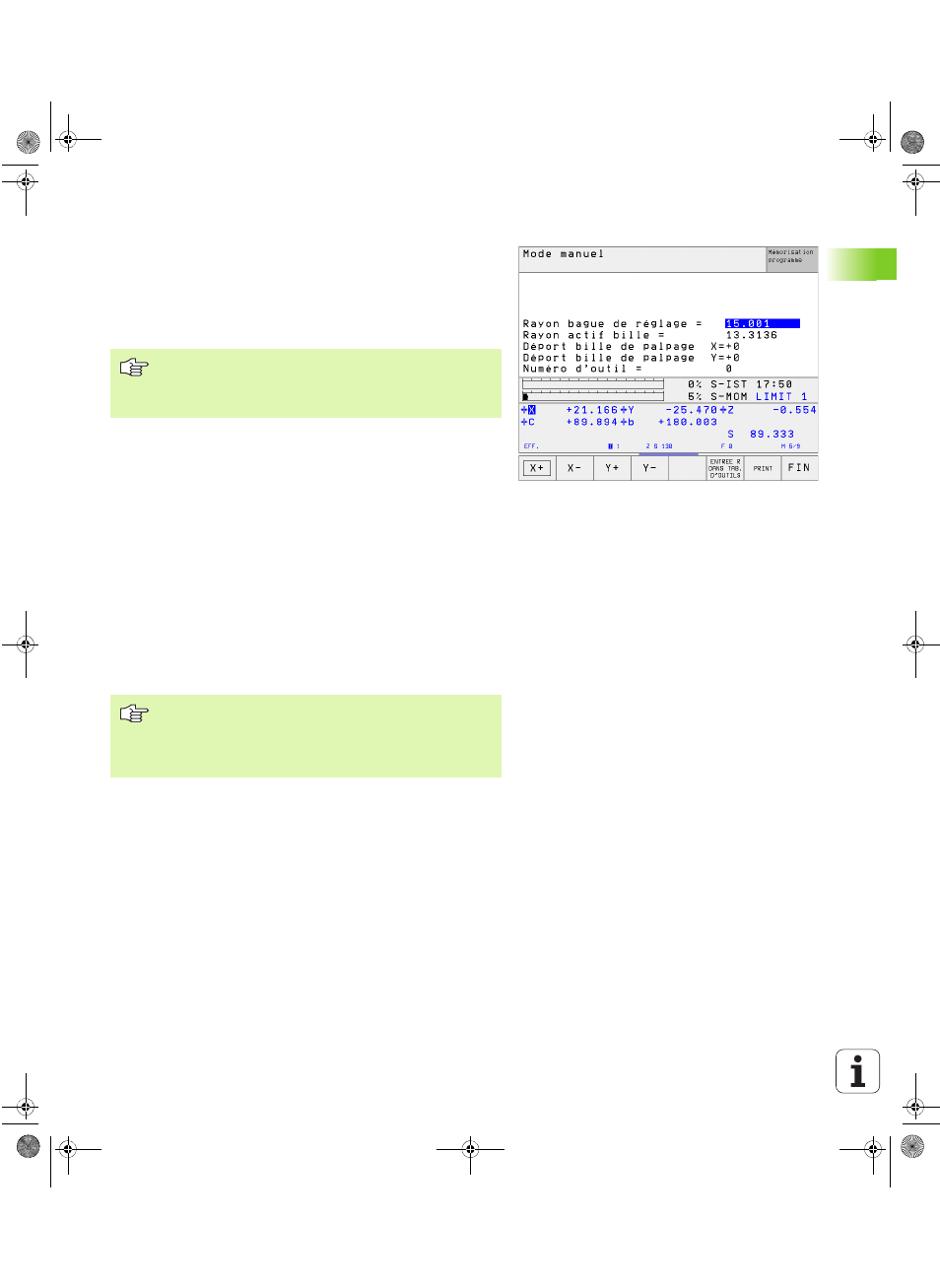

Afficher les valeurs d’étalonnage
La TNC mémorise la longueur et le rayon effectifs ainsi que la valeur
de désaxage du palpeur et les prendra en compte lors des utilisations
ultérieures du palpeur 3D. Pour afficher les valeurs mémorisées,
appuyez sur ETAL L et ETAL R.
Mémoriser les valeurs d'étalonnage dans le tableau d'outils
TOOL.T
Si vous exécutez les mesures pendant l'exécution du programme,
vous pouvez activer les données de correction pour le palpeur à partir
du tableau d'outils avec un TOOL CALL. Pour mémoriser les données
d'étalonnage dans le tableau d'outils TOOL.T, indiquez le numéro de
l'outil dans le menu d'étalonnage (valider avec ENT), puis appuyez sur
la softkey ENTREE R DANS TAB. D'OUTILS ou ENTREE L DANS TAB.
D'OUTILS.
Gestion de plusieurs séquences de données
d'étalonnage (à partir du logiciel CN 280 476-xx)
Pour pouvoir utiliser plusieurs séquences de données d'étalonnage,
vous devez mettre à 1 le paramètre-machine 7411. Les données
d'étalonnage (longueur, rayon, désaxage et angle de broche) sont
alors mémorisées systématiquement dans le tableau d'outils TOOL.T
sous un numéro d'outil sélectionnable dans le menu d'étalonnage
(cf. également Manuel d'utilisation, chap. „5.2 Données d'outils).
Vous pouvez visualiser ou modifier les données d'étalonnage dans le
menu d'étalonnage mais vous devez veiller à modifier ensuite ces
modifications dans le tableau d'outils en appuyant sur la softkey
ENTREE R DANS TAB. D'OUTILS. ou ENTREE L DANS TAB.
D'OUTILS.. La TNC n'inscrit pas automatiquement les données
d'étalonnage dans le tableau!
Cette fonction n'est disponible que si vous avez configuré
le paramètre-machine 7411 = 1 (activer les données pal-
peur avec TOOL CALL) et activé le tableau d'outils TOOL.T
(paramètre-machine 7260 différent de 0).
Si vous utilisez cette fonction, avant d'exécuter un cycle
palpeur, vous devez activer par un appel d'outil le numéro
d'outil correspondant; ceci est valable indépendamment
du fait que le cycle palpeur soit à exécuter en mode auto-
matique ou en mode manuel.
