TNC 426, TNC 430 HEIDENHAIN 125
5.2 Pr
ogr
amme
r les c
y
cles de digita
lisation
Définir la zone de forme libre à digitaliser (palpeur mesurant
seulement)
Vous définissez la zone à digitaliser dans un tableau de points que
vous créez en mode Positionnement avec introduction manuelle. Vous
pouvez enregistrer les différents points par TEACH-IN ou laisser la
TNC les générer automatiquement lorsque vous guidez manuellement

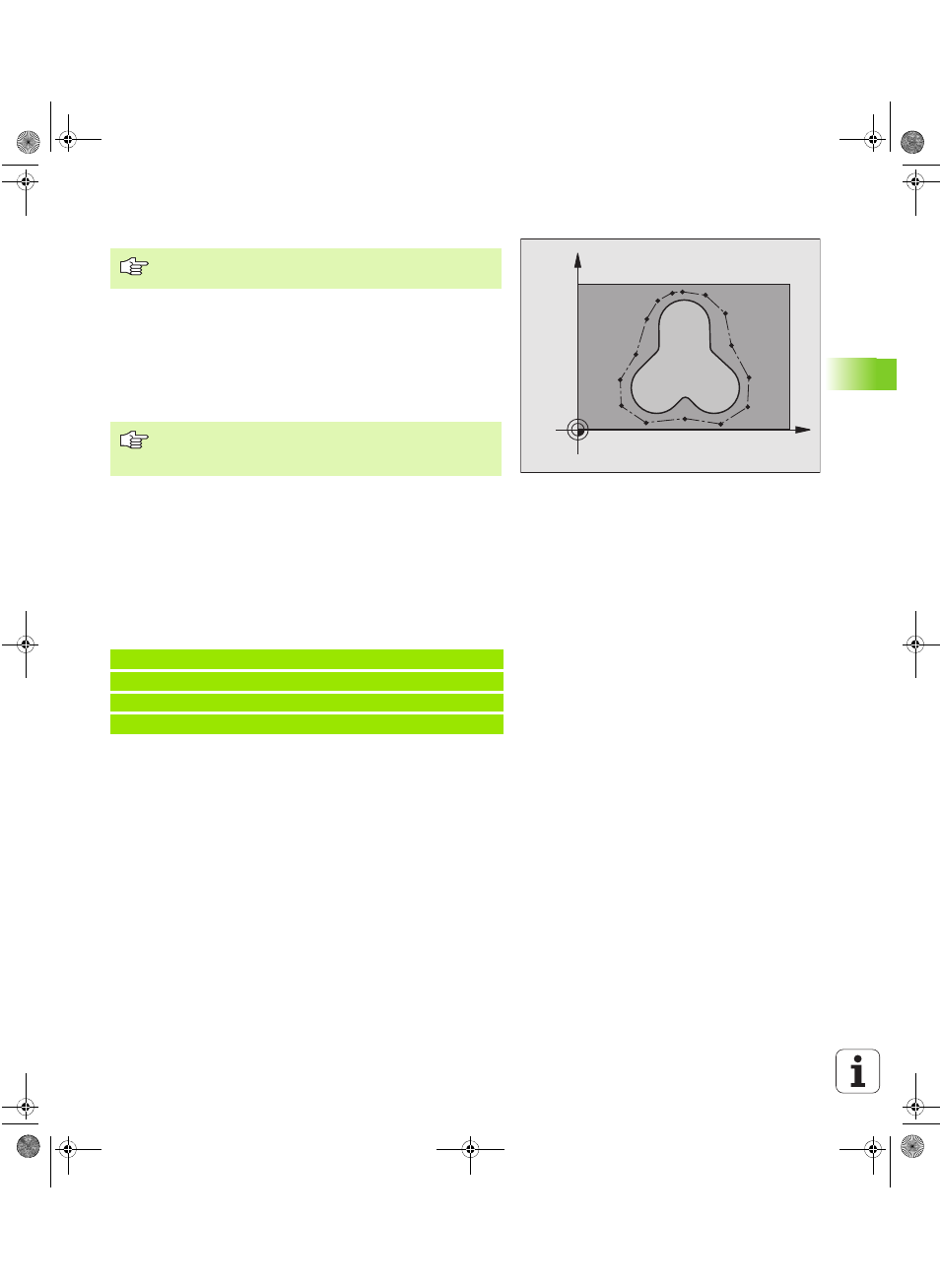

la tige de palpage autour de la pièce (cf. fig. de droite).
8 Nom de PGM données digitalisées : Nom du fichier où seront
mémorisées les données digitalisées
8 Axe de palpage : Introduire l'axe du palpeur
8 Nom PGM données zone : Nom du tableau de points définissant la zone
8 Point MIN axe de palpage : Point min. de la zone à DIGITALISER
dans l'axe du palpeur
8 Point MAX axe de palpage : Point max. de la zone à DIGITALISER
dans l'axe du palpeur
8 Hauteur de sécurité : Position dans l’axe du palpeur excluant toute
collision entre la tige de palpage et le forme à digitaliser
Exemple
Le cycle de digitalisation 15 ne peut pas être combiné avec
le cycle de digitalisation 17 COURBES DE NIVEAUX
Dans le menu écran de configuration de l’interface de
données, introduisez en entier le chemin d’accès vers
lequel la TNC doit mémoriser les données digitalisées.
50 TCH PROBE 15.0 ZONE
51 TCH PROBE 15.1 PGM DIGIT: DONNEES
52 TCH PROBE 15.2 PGM RANGE: TAB1
53 TCH PROBE 15.3 MIN: +0 MAX: +10 HAUT.: +100
X
Y
