56 3 Cycles palpeurs destinés au contrôle automatique de la pièce
3.2 Initialisation aut
o
matique des points de référ
ence

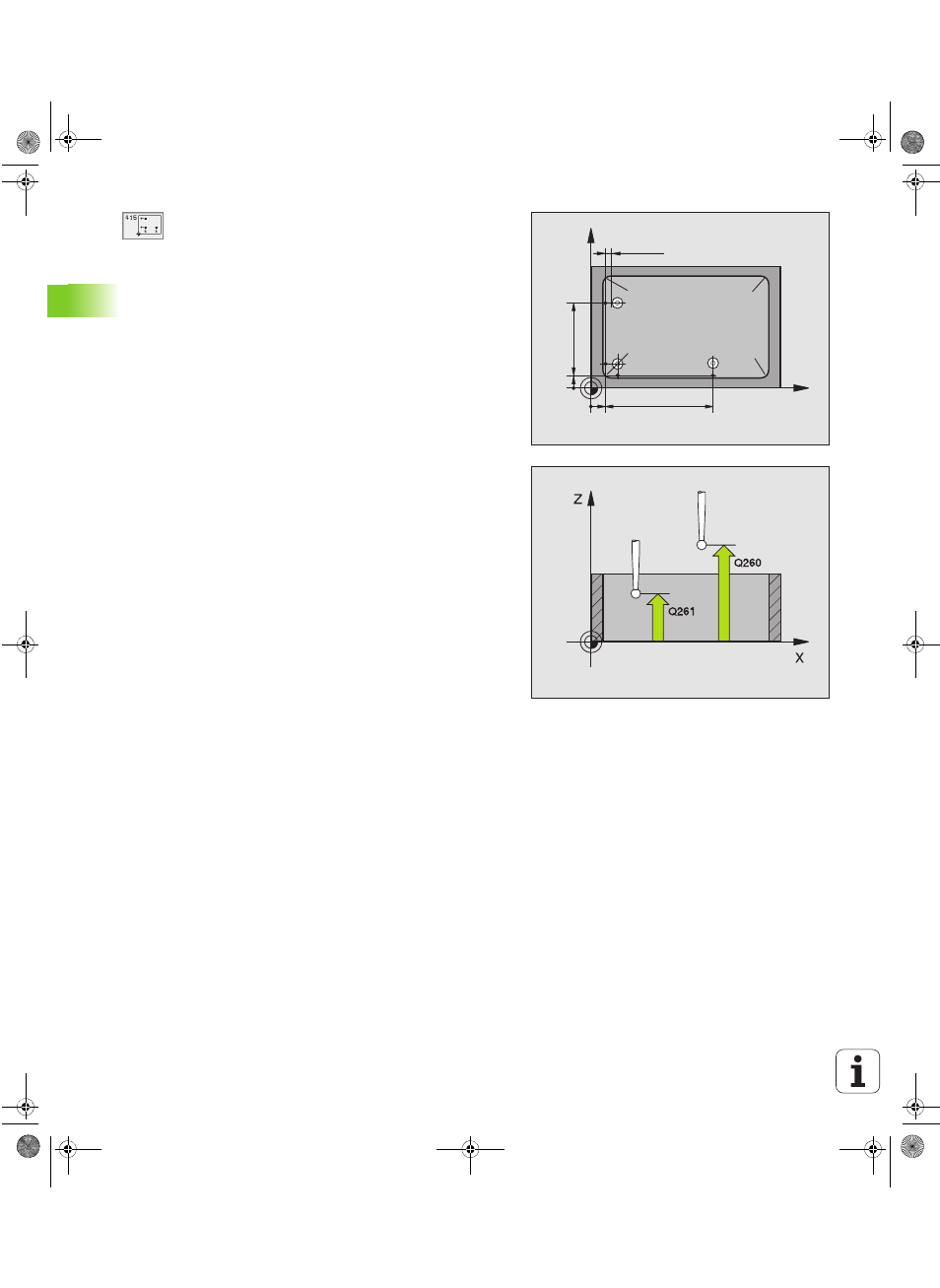

8 1er point mesure sur 1er axe Q263 (en absolu):
Coordonnée du 1er point de palpage dans l'axe
principal du plan d'usinage
8 1er point mesure sur 2ème axe Q264 (en absolu):
Coordonnée du 1er point de palpage dans l'axe
auxiliaire du plan d'usinage
8 Distance 1er axe Q326 (en incrémental): Distance
entre le 1er et le 2ème point de mesure dans l'axe
principal du plan d'usinage
8 Distance 2ème axe Q327 (en incrémental): Distance
entre le 3ème et le 4ème point de mesure dans l'axe
auxiliaire du plan d'usinage
8 Coin Q308: Numéro du coin sur lequel la TNC doit
initialiser le point de référence
8 Hauteur mesure dans axe palpage Q261 (en absolu):
Coordonnée du centre de la bille (=point de contact)
dans l'axe du palpeur sur lequel doit être effectuée la
mesure
8 Distance d’approche Q320 (en incrémental): Distance
supplémentaire entre le point de mesure et la bille du
palpeur. Q320 agit en complément de PM6140
8 Hauteur de sécurité Q260 (en absolu): Coordonnée
dans l'axe du palpeur excluant toute collision entre le
palpeur et la pièce (matériels de bridage)
8 Déplacement haut. sécu. Q301: Définir comment le
palpeur doit se déplacer entre les points de mesure:
0: entre les points de mesure, à la hauteur de mesure
1: entre les points de mesure, à la hauteur de sécurité
8 Exécuter rotation de base Q304: Définir si la TNC
doit compenser le désaxage de la pièce par une
rotation de base:
0: Ne pas exécuter de rotation de base
1: Exécuter une rotation de base
X
Y
Q264
Q263
Q326
Q327 Q308=1 Q308=2
Q308=3 Q308=4
MP6140
+
Q320
