TNC 426, TNC 430 HEIDENHAIN 75
3.3 Etalonnag
e
aut
o
matique de pièces
8 Sens déplacement 1 Q267: Sens de déplacement du
palpeur en direction de la pièce:
-1:Sens de déplacement négatif
+1:Sens de déplacement positif

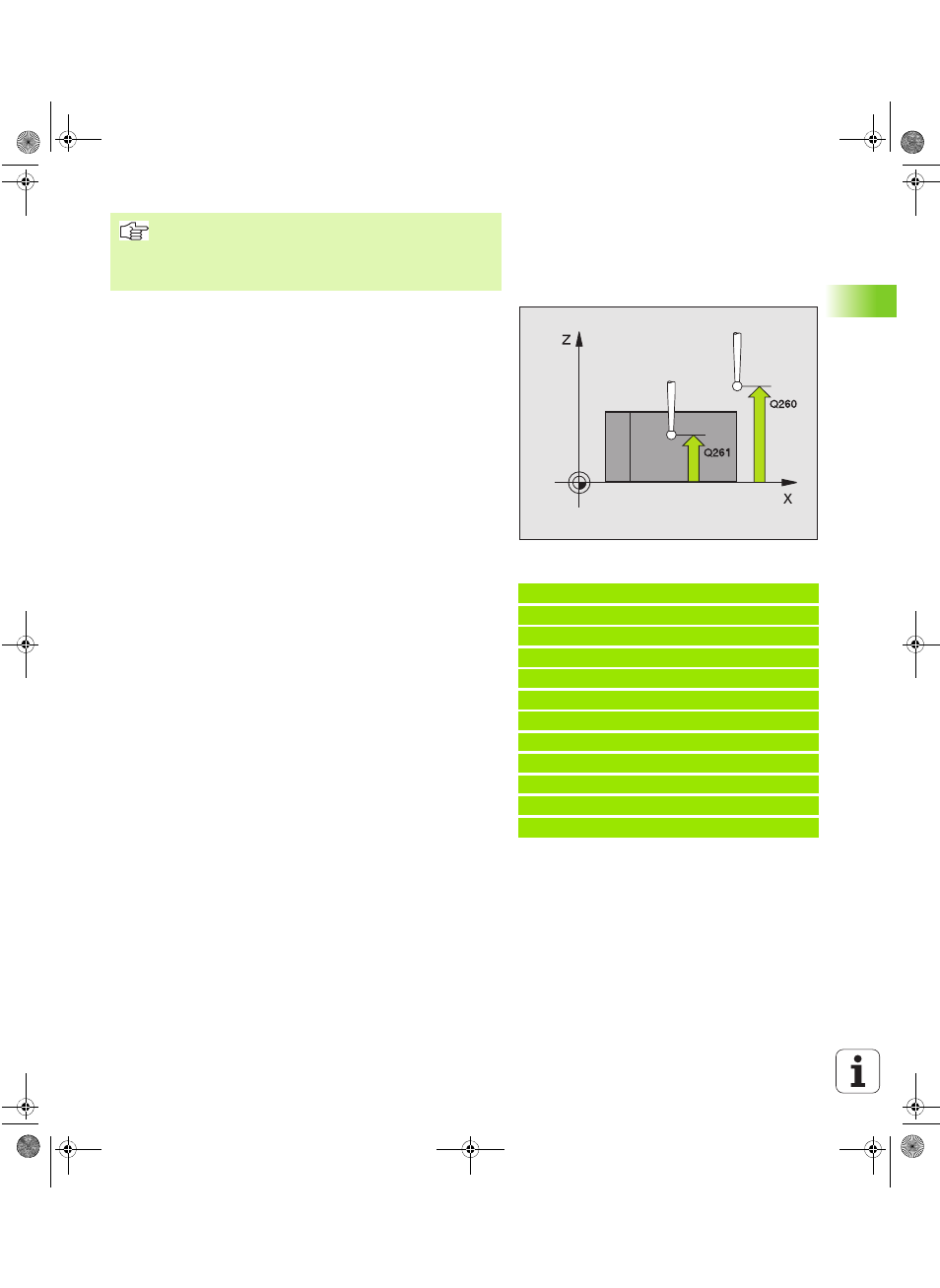

8 Hauteur mesure dans axe palpage Q261 (en absolu):
Coordonnée du centre de la bille (=point de contact)
dans l'axe du palpeur sur lequel doit être effectuée la
mesure
8 Distance d’approche Q320 (en incrémental): Distance
supplémentaire entre le point de mesure et la bille du
palpeur. Q320 agit en complément de PM6140
8 Hauteur de sécurité Q260 (en absolu): Coordonnée
dans l'axe du palpeur excluant toute collision entre le
palpeur et la pièce (matériels de bridage)
8 Déplacement haut. sécu. Q301: Définir comment le
palpeur doit se déplacer entre les points de mesure:
0: entre les points de mesure, à la hauteur de mesure
1: entre les points de mesure, à la hauteur de sécurité
8 Procès-verbal de mesure Q281: Définir si la TNC doit
ou non établir le procès-verbal de mesure:
0: ne pas établir de procès-verbal de mesure
1: établir un procès-verbal de mesure: La TNC
mémorise en configuration standard le fichier de
procès-verbal TCHPR420.TXT dans le répertoire où
se trouve également votre programme de mesure
Si l’axe du palpeur = axe de mesure:
Sélectionner Q263 égal à Q265 si l'angle doit être mesuré
en direction de l'axe A; sélectionner Q263 différent de
Q265 si l'angle doit être mesuré en direction de l'axe B.
Exemple: Séquences CN
5 TCH PROBE 420 MESURE ANGLE
Q263=+10 ;1ER POINT 1ER AXE
Q264=+10 ;1ER POINT 2EME AXE
Q265=+15 ;2EME POINT 1ER AXE
Q266=+95 ;2EME POINT 2EME AXE
Q272=1 ;AXE DE MESURE
Q267=-1 ;SENS DEPLACEMENT
Q261=-5 ;HAUTEUR DE MESURE
Q320=0 ;DISTANCE D’APPROCHE
Q260=+10 ;HAUTEUR DE SECURITE
Q301=1 ;DEPLAC. HAUT. SECURITE
Q281=1 ;PROCES-VERBAL MESURE
