26 2 Cycles palpeurs en modes Manuel et Manivelle électronique
2.6 Etalonnag
e
de pièces a
v
e
c les palpeurs 3D
Définir l’angle compris entre l’axe de référence
angulaire et une arête de la pièce
8 Sélectionner la fonction de palpage: appuyer sur la
softkey PALPAGE ROT
8 Angle de rotation: noter l’angle de rotation affiché si
vous désirez rétablir par la suite la rotation de base
réalisée
8 Exécuter la rotation de base à partir du côté à
comparer (cf. „Compenser le désaxage de la pièce” à
la page 18)
8 Avec la softkey PALPAGE ROT, afficher comme angle
de rotation l'angle compris entre l'axe de référence
angulaire et l'arête de la pièce
8 Annuler la rotation de base ou rétablir la rotation de
base d’origine:
8 Initialiser l'angle de rotation à la valeur notée précé-
demment

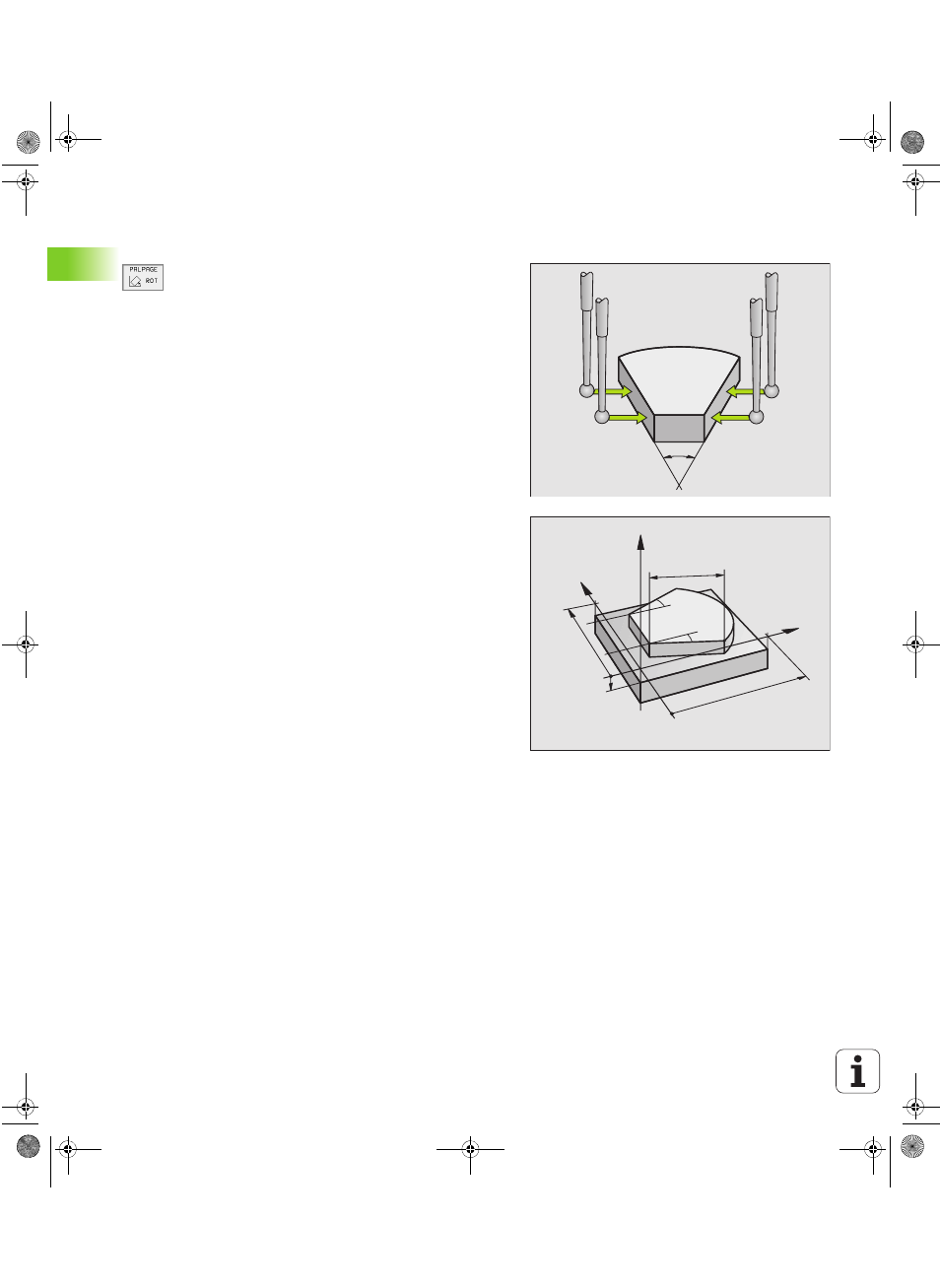

Définir l’angle compris entre deux arêtes de la pièce
8 Sélectionner la fonction de palpage: appuyer sur la softkey
PALPAGE ROT
8 Angle de rotation: noter l’angle de rotation affiché si vous désirez
rétablir par la suite la rotation de base réalisée
8 Exécuter la rotation de base pour le premier côté (cf. „Compenser
le désaxage de la pièce” à la page 18)
8 Palper le deuxième côté, comme pour une rotation de base. Ne pas
initialiser à 0 l'angle de rotation!
8 Avec la softkey PALPAGE ROT, afficher comme angle de rotation
l'angle PA compris entre les arêtes de la pièce
8 Annuler la rotation de base ou rétablir la rotation de base d’origine:
Initialiser l'angle de rotation à la valeur notée précédemment
PA
–10
100
α ?
α ?
L?
X
Z
Y
100
