5.2 Programmer les cycles de
digitalisation
Sélectionner les cycles de digitalisation
8 Appuyer sur la touche TOUCH PROBE
8 Par softkey, sélectionner le cycle de digitalisation désiré
8 Répondre aux questions de dialogue de la TNC: introduisez sur le
clavier les valeurs correspondantes en validant chaque introduction
avec la touche ENT. Lorsque la TNC dispose de toutes les informa-
tions, elle ferme automatiquement la définition du cycle. Informations
concernant les différents paramètres d’introduction: cf. descriptif de
chaque cycle dans ce chapitre
Définir la zone à digitaliser
Vous disposez de 2 cycles pour définir la zone à digitaliser. A l’aide du
cycle 5 ZONE, vous pouvez définir une zone en forme de parallélépi-
péde en palpant cette forme. Avec le palpeur mesurant, une alterna-
tive consiste à sélectionner avec le cycle 15 ZONE un tableau de
points dans lequel a été définie la limitation de la zone sous forme de
tracé polygonal.

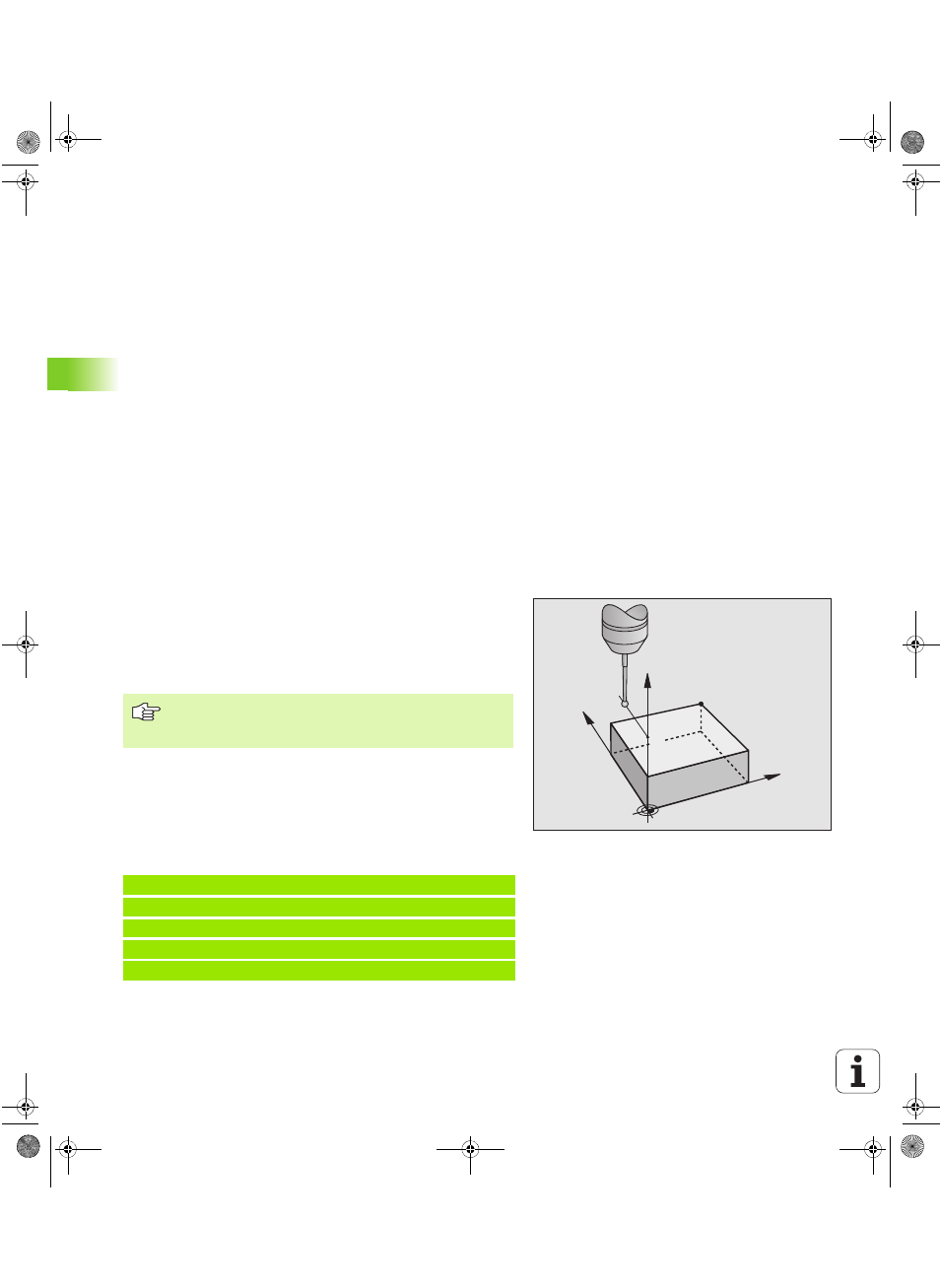

Définir la zone parallélépipédique à digitaliser
Vous définissez la zone à digitaliser comme parallélépipède par indica-
tion des coordonnées min. et max. dans les trois axes principaux X, Y
et Z – comme pour définir la pièce brute BLK FORM (cf. fig. de droite).
8 Nom de PGM données digitalisées : Nom du fichier où seront
mémorisées les données digitalisées
8 Axe de palpage : Introduire l'axe du palpeur
8 Zone point MIN : Point min. de la zone à digitaliser
8 Zone point MAX : Point max. de la zone à digitaliser
8 Hauteur de sécurité : Position dans l’axe du palpeur excluant toute
collision entre la tige de palpage et le forme à digitaliser
Exemple
Dans le menu écran de configuration de l’interface de
données, introduisez en entier le chemin d’accès vers
lequel la TNC doit mémoriser les données digitalisées.
50 TCH PROBE 5.0 ZONE
51 TCH PROBE 5.1 PGM NAME: DONNEES
52 TCH PROBE 5.2 Z X+0 Y+0 Z+0
53 TCH PROBE 5.3 Z X+10 Y+10 Z+2
54 TCH PROBE 5.4 HAUT.: +100
Y
X
Z
MAX
Z
S
MIN
