MESURE ANGLE (cycle palpeur 420, DIN/ISO:
G420)

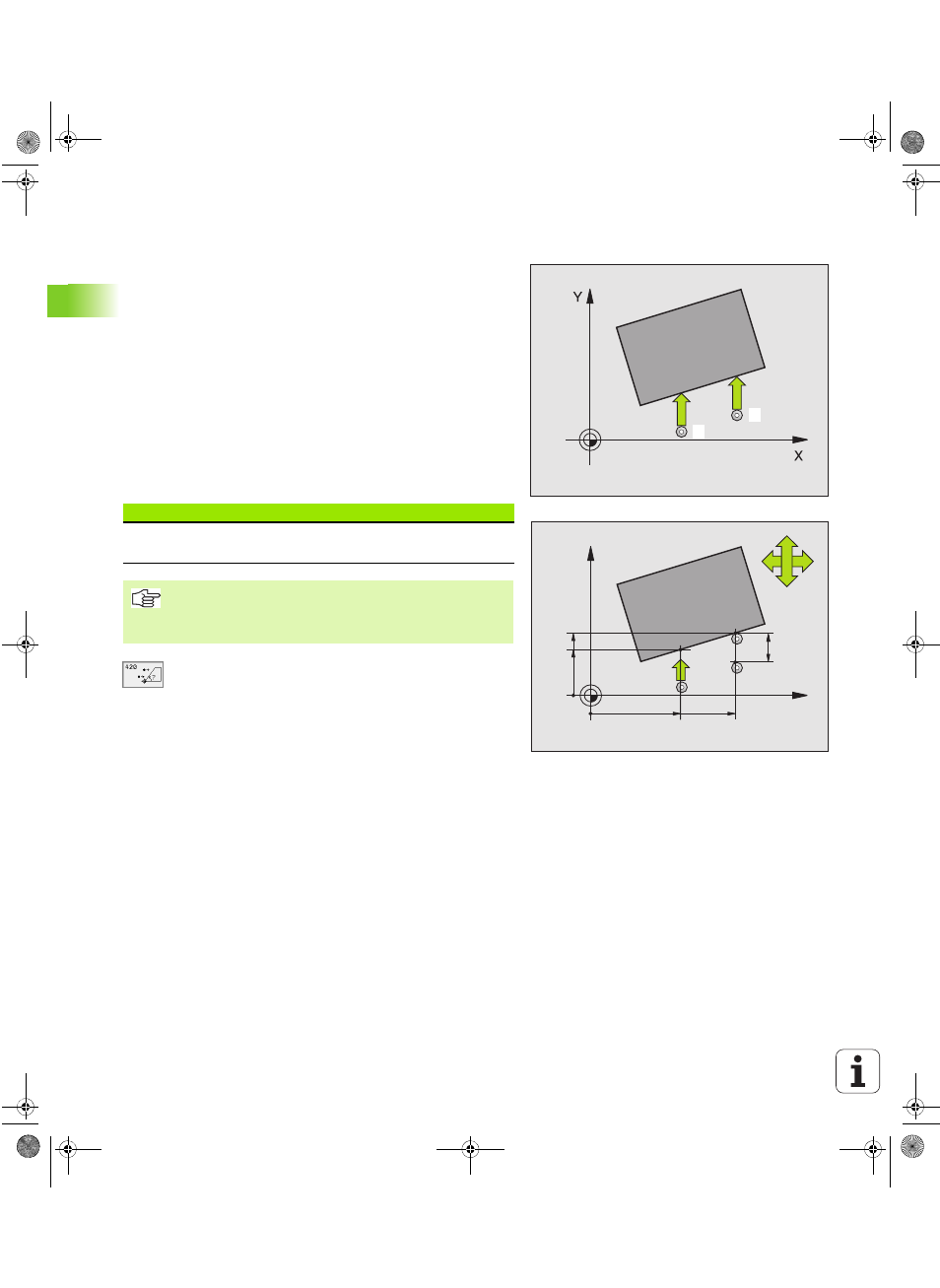

Le cycle palpeur 420 détermine l'angle formé par n'importe quelle
droite et l'axe principal du plan d'usinage.
1
La TNC positionne le palpeur en avance rapide (valeur de PM6150
ou PM6361) et selon la logique de positionnement (cf. „Travail
avec les cycles palpeurs” à la page 7) au point de palpage pro-
grammé
1
. Ce faisant, la TNC décale le palpeur de la valeur de la
distance d'approche, dans le sens opposé au sens de déplacement
défini
2
Le palpeur se déplace ensuite à la hauteur de mesure programmée
et exécute la première opération de palpage suivant l'avance de
palpage (PM6120 ou PM6360)
3
Puis, le palpeur se déplace vers le point de palpage suivant
2
et
exécute la deuxième opération de palpage
4
La TNC rétracte le palpeur à la hauteur de sécurité et mémorise
l'angle calculé dans le paramètre Q suivant:
8
1er point mesure sur 1er axe
Q263 (en absolu):
Coordonnée du 1er point de palpage dans l'axe
principal du plan d'usinage
8
1er point mesure sur 2ème axe
Q264 (en absolu):
Coordonnée du 1er point de palpage dans l'axe
auxiliaire du plan d'usinage
8
2ème point mesure sur 1er axe
Q265 (en absolu):
Coordonnée du 2ème point de palpage dans l'axe
principal du plan d'usinage
8
2ème point mesure sur 2ème axe
Q266 (en absolu):
Coordonnée du 2ème point de palpage dans l'axe
auxiliaire du plan d'usinage
8
Axe de mesure
Q272: Axe sur lequel doit être
effectuée la mesure:
1:axe principal = axe de mesure
2:axe auxiliaire = axe de mesure
3:axe du palpeur = axe de mesure
1
2
X
Y
Q266
Q264
Q263
Q272=1
Q265
Q272=2
+
–
–
+
Q267
MP6140
+
Q320
Numéro paramètre
Signification
Q150
Angle mesuré se référant à l'axe
principal du plan d'usinage
Remarques avant que vous ne programmiez
Avant de définir le cycle, vous devez avoir programmé un
appel d'outil pour définir l'axe du palpeur.
