TNC 426, TNC 430 HEIDENHAIN

55

3.2 Initialisation aut

o

matique des points de référ

ence

POINT DE REFERENCE INTERIEUR COIN
(cycle palpeur 415, DIN/ISO: G415)

Le cycle palpeur 415 détermine le point d'intersection de deux droites
et l'initialise comme point de référence. Si vous le désirez, la TNC peut
aussi incrire le point d'intersection dans un tableau de points zéro.

1

La TNC positionne le palpeur en avance rapide (valeur de PM6150
ou PM6361) et selon la logique de positionnement (cf. „Travail
avec les cycles palpeurs” à la page 7)
au point de palpage

1

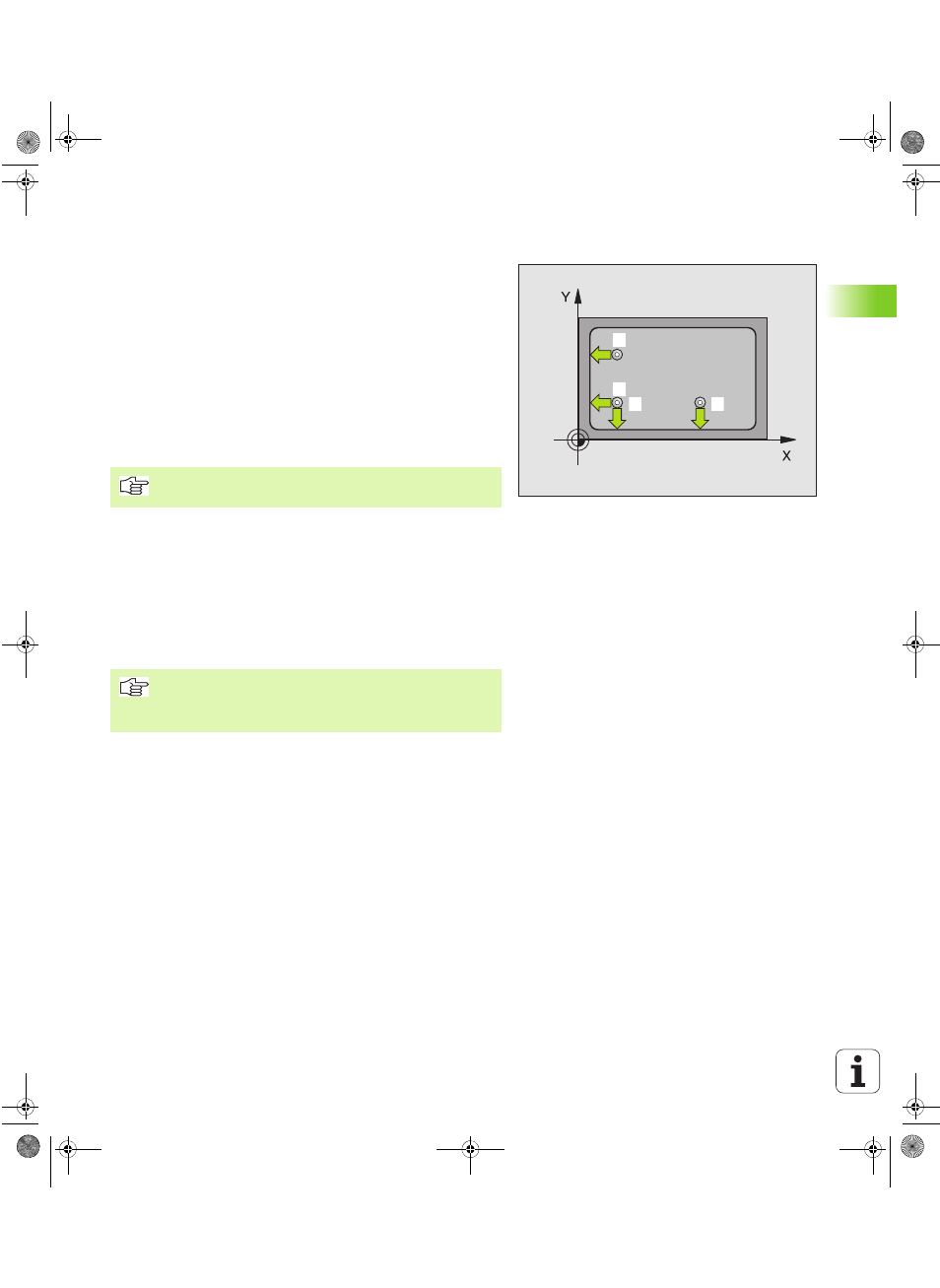

(cf. fig.

en haut et à droite) que vous définissez dans le cycle. Ce faisant,
la TNC décale le palpeur de la valeur de la distance d'approche,
dans le sens opposé au sens de déplacement concerné

2

Le palpeur se déplace ensuite à la hauteur de mesure programmée
et exécute la première opération de palpage suivant l'avance de
palpage (PM6120 ou PM6360). Le sens de palpage résulte du
numéro du coin

3

Puis, le palpeur se déplace vers le point de palpage suivant

2

et

exécute la deuxième opération de palpage

4

La TNC positionne le palpeur au point de palpage

3

puis au point

de palpage

4

, y exécute la troisième ou la quatrième opération de

palpage

5

La TNC rétracte ensuite le palpeur à la hauteur de sécurité et
initialise le point de référence au point d'intersection des droites
mesurées ou bien inscrit les coordonnées du point d'intersection
dans le tableau de points zéro actif

4

3

1

2

La TNC mesure toujours la première droite dans le sens de
l'axe auxiliaire du plan d'usinage.

Remarques avant que vous ne programmiez

Avant de définir le cycle, vous devez avoir programmé un
appel d'outil pour définir l'axe du palpeur.
