TNC 426, TNC 430 HEIDENHAIN 95
3.3 Etalonnag
e
aut
o
matique de pièces

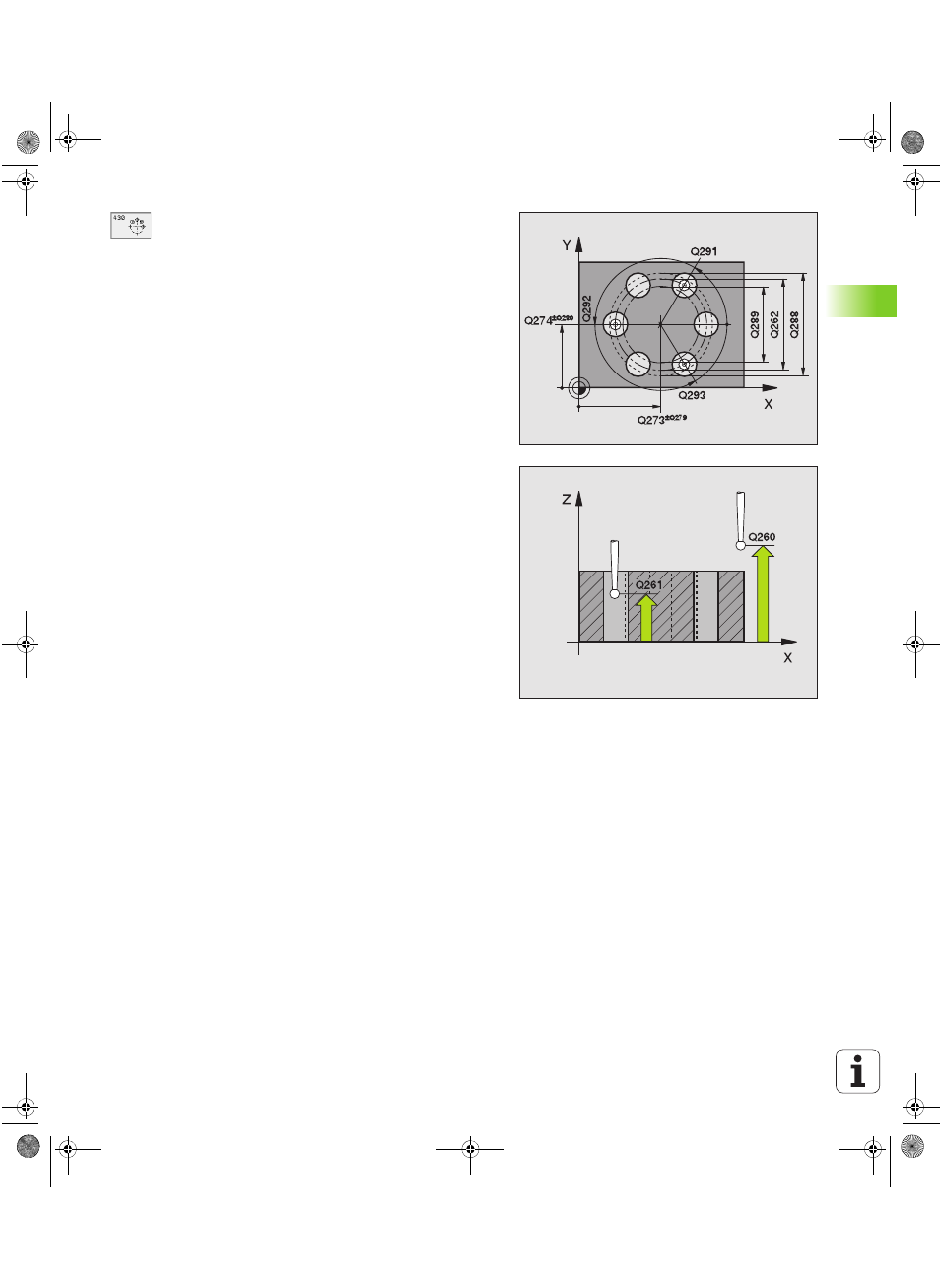

8 Centre 1er axe Q273 (en absolu): Centre du cercle de
trous (valeur nominale) dans l’axe principal du plan
d’usinage
8 Centre 2ème axe Q274 (en absolu): Centre du cercle
de trous (valeur nominale) dans l’axe auxiliaire du plan
d’usinage
8 Diamètre nominal Q262: Introduire le diamètre du
cercle de trous
8 Angle 1er trou Q291 (en absolu): Angle en
coordonnées polaires du 1er centre de trou dans le
plan d'usinage
8 Angle 2ème trou Q292 (en absolu): Angle en
coordonnées polaires du 2ème centre de trou dans le
plan d'usinage
8 Angle 3ème trou Q293 (en absolu): Angle en
coordonnées polaires du 3ème centre de trou dans le
plan d'usinage
8 Hauteur mesure dans axe palpage Q261 (en absolu):
Coordonnée du centre de la bille (=point de contact)
dans l'axe du palpeur sur lequel doit être effectuée la
mesure
8 Hauteur de sécurité Q260 (en absolu): Coordonnée
dans l'axe du palpeur excluant toute collision entre le
palpeur et la pièce (matériels de bridage)
8 Cote max. Q288: Diamètre max. autorisé pour le
cercle de trous
8 Cote min. Q289: Diamètre min. autorisé pour le cercle
de trous
8 Tolérance centre 1er axe Q279: Ecart de position
autorisé dans l'axe principal du plan d'usinage
8 Tolérance centre 2ème axe Q280: Ecart de position
autorisé dans l'axe auxiliaire du plan d'usinage
