18 2 Cycles palpeurs en modes Manuel et Manivelle électronique
2.4 Compenser le désaxag
e
de la pièce
2.4 Compenser le désaxage de la
pièce
Introduction
La TNC peut compenser mathématiquement un désaxage de la pièce
au moyen d'une „rotation de base“.

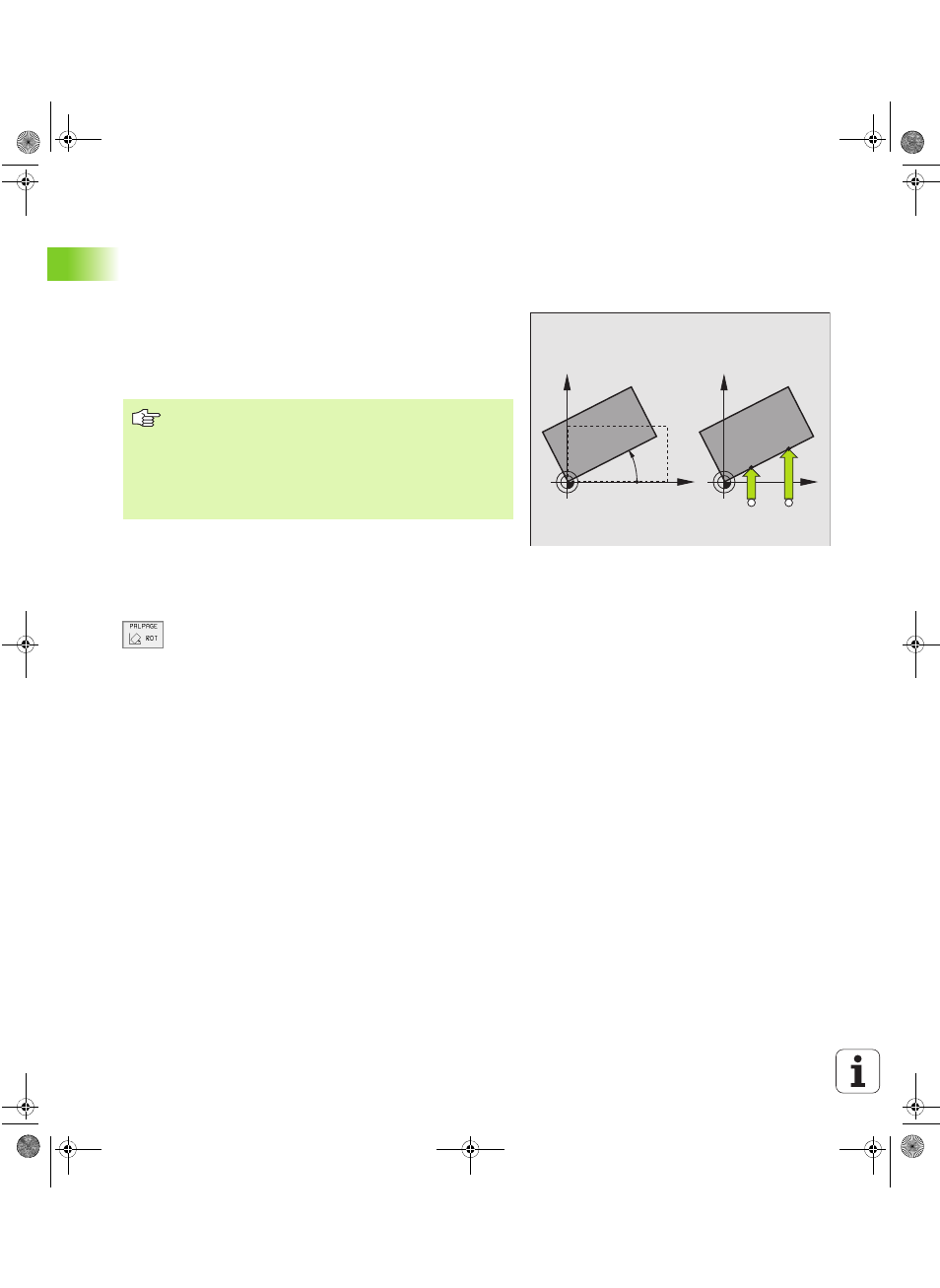

Pour cela, la TNC initialise l’angle de rotation à l’angle qu’une surface
de la pièce doit former avec l’axe de référence angulaire du plan
d'usinage. Cf. figure de droite.
Calculer la rotation de base
8 Sélectionner la fonction de palpage: appuyer sur la
softkey PALPAGE ROT
8 Positionner le palpeur à proximité du premier point de
palpage
8 Sélectionner le sens de palpage perpendiculaire à
l’axe de référence angulaire: sélectionner l’axe avec la
softkey
8 Palpage: appuyer sur la touche START externe
8 Positionner le palpeur à proximité du deuxième point
de palpage
8 Palpage: appuyer sur la touche START externe
Contre les coupures de courant, la TNC protège en mémorisation la
rotation de base. Celle-ci restera active pour tous les déroulements de
programme suivants.
X
Y
PA
X
Y
A B
Pour mesurer le désaxage de la pièce, sélectionner le sens
de palpage de manière à ce qu’il soit toujours perpendicu-
laire à l’axe de référence angulaire.
Dans le déroulement du programme et pour que la rotation
de base soit calculée correctement, vous devez program-
mer les deux coordonnées du plan d’usinage dans la pre-
mière séquence du déplacement.
