2 Cycles palpeurs en modes Manuel et Manivelle électronique
2.5 Initialiser le point de référ
e
nce a
v
ec palpeurs 3D
2.5 Initialiser le point de référence
avec palpeurs 3D
Introduction
La sélection des fonctions destinées à initialiser le point de référence
sur la pièce bridée s’effectue avec les softkeys suivantes:
Initialiser le point de référence dans un axe au choix avec PALPAGE
POS
Initialiser un coin comme point de référence avec PALPAGE P
Initialiser le centre d'un cercle comme point de référence avec
PALPAGE CC

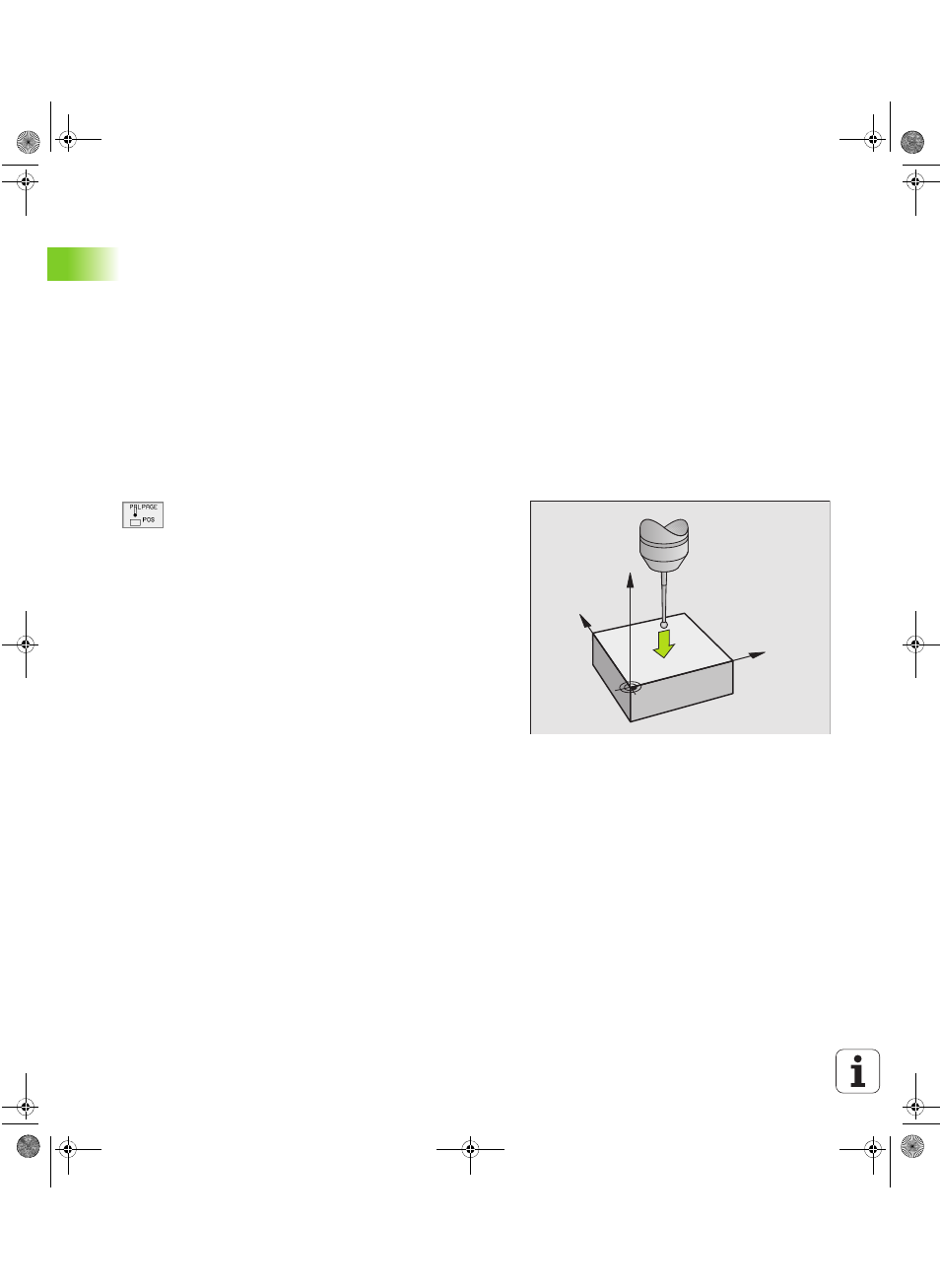

Initialiser le point de référence dans unaxe au
choix (cf. fig. de droite)
8
Sélectionner la fonction de palpage: appuyer sur la
softkey PALPAGE POS
8
Positionner le palpeur à proximité du point de palpage
8
Sélectionner simultanément le sens de palpage et
l'axe sur lequel doit être initialisé le point de
référence, par ex. palpage de Z dans le sens Z–:
sélectionner par softkey
8
Palpage: appuyer sur la touche START externe
8
Point de référence: introduire la coordonnée nominale,
valider avec la touche ENT
Y
X
Z
