1 Introduction
1
.1 Génér
a
lités sur les c
y
cles palpeurs
1.1 Généralités sur les cycles
palpeurs
Fonctionnement

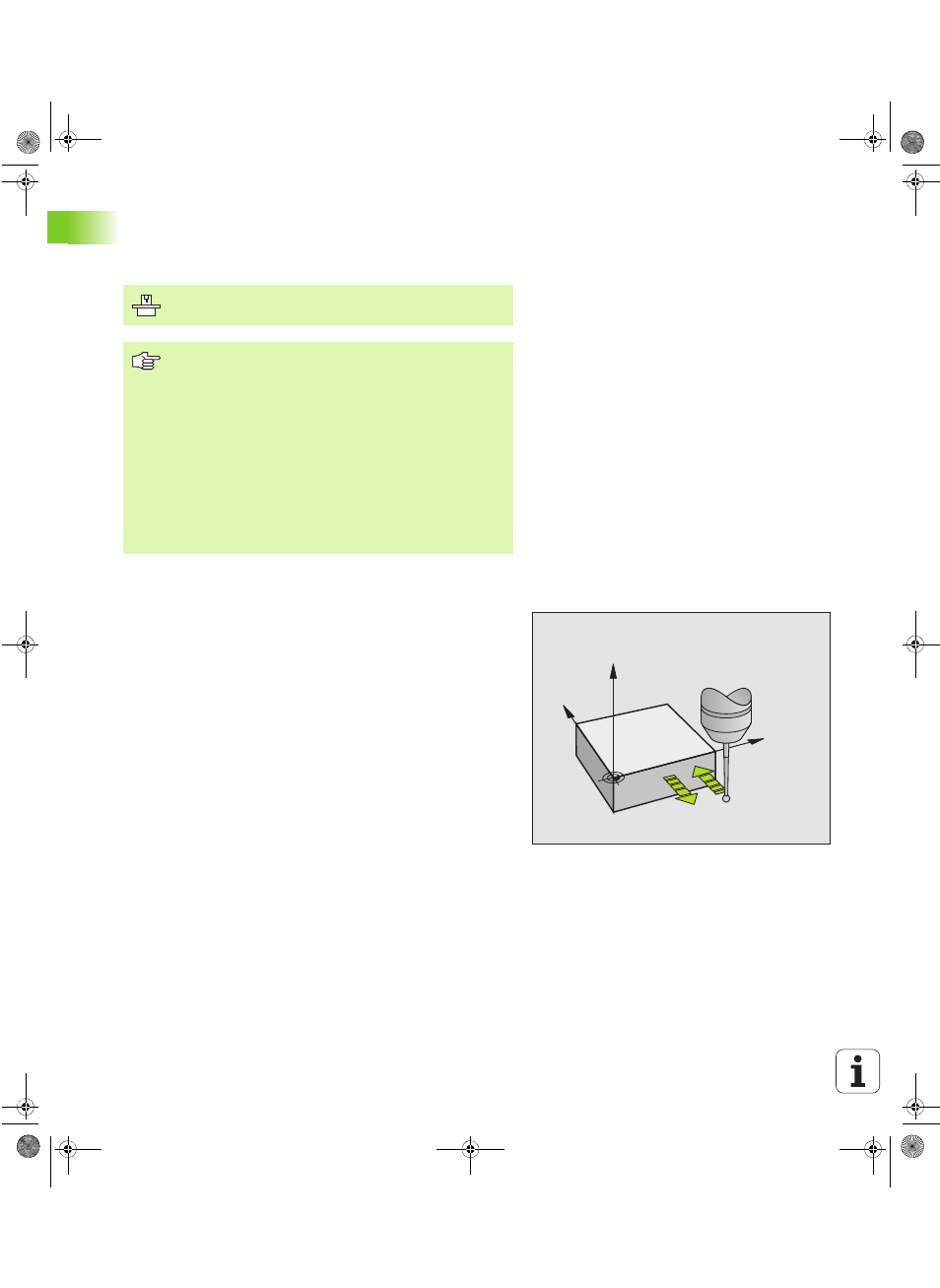

Lorsque la TNC exécute un cycle palpeur, le palpeur 3D se déplace
parallèlement à l'axe en direction de la pièce (y compris avec rotation
de base activée et plan d'usinage incliné). Le constructeur de la
machine définit l'avance de palpage dans un paramètre-machine (cf.
„Avant que vous ne travailliez avec les cycles palpeurs“ plus loin dans
ce chapitre).
Lorsque la tige de palpage affleure la pièce,
le palpeur 3D transmet un signal à la TNC qui mémorise les coordon-
nées de la position de palpage
le palpeur 3D s'arrête et
retourne en avance rapide à la position initiale de la procédure de
palpage
Si la tige de palpage n'est pas déviée sur la course définie, la TNC
délivre un message d'erreur (course: PM6130).
La TNC doit avoir été préparée par le constructeur de la
machine pour l'utilisation de palpeurs 3D
Lorsque vous voulez effectuer des mesures pendant
l’exécution du programme, veillez à ce que les données
d’outil (longueur, rayon, axe) puissent être exploitées
soit à partir des données d’étalonnage, soit à partir de la
dernière séquence TOOL CALL (séléction par PM7411).
Si vous travaillez en alternance avec un palpeur à commu-
tation et un palpeur mesurant, veillez à
sélectionner le bon palpeur avec PM6200
ne pas raccorder simultanément sur la commande le
palpeur mesurant et le palpeur à commutation
La TNC ne peut pas reconnaître le palpeur réellement
présent dans la broche.
Y
X
Z
F
F MAX
