HEIDENHAIN TNC 426B (280 472) Touch Probe Cycles Manuel d'utilisation
Page 69
TNC 426, TNC 430 HEIDENHAIN
59
3.2 Initialisation aut
o
matique des points de référ
ence
8

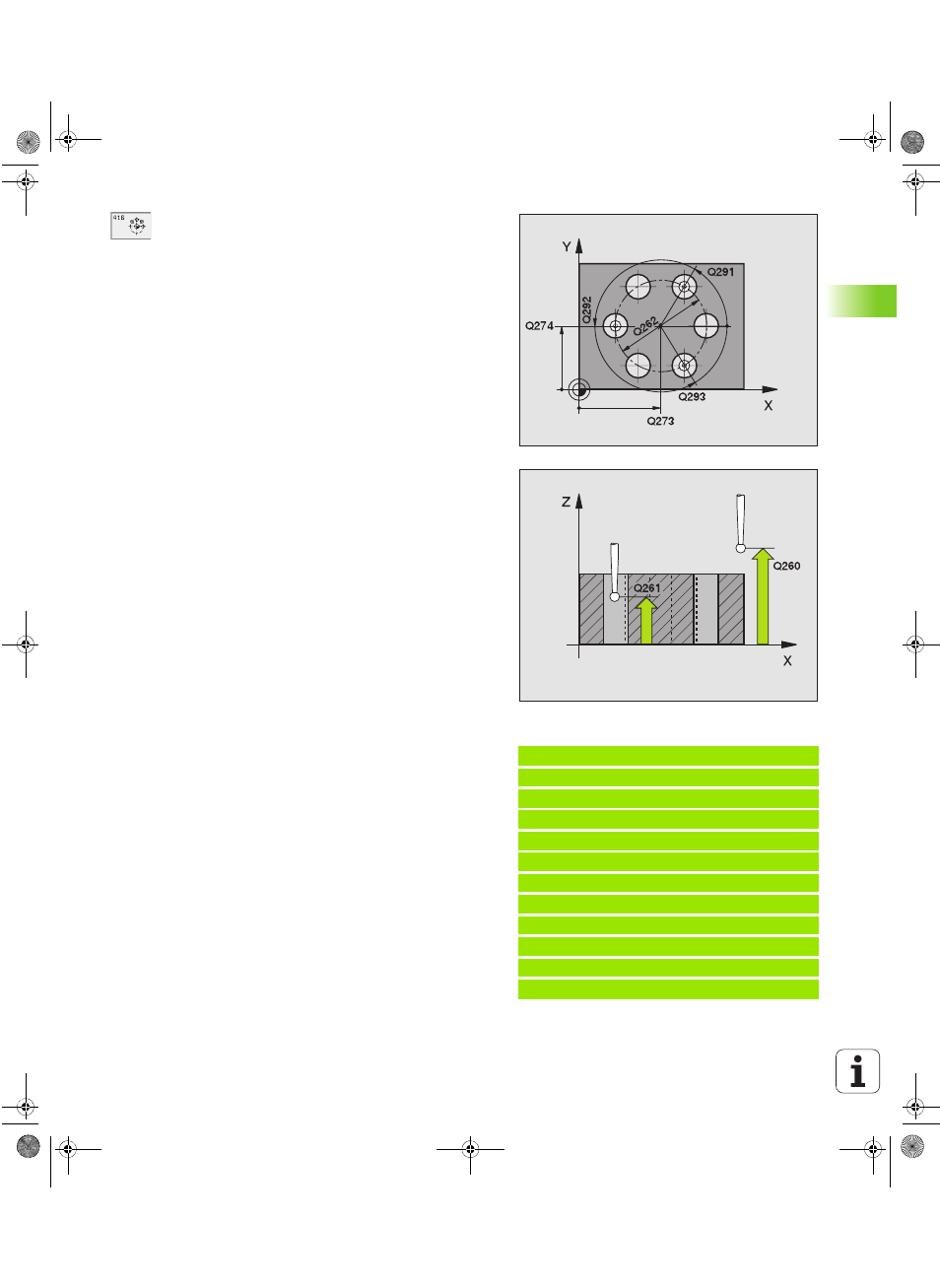

Centre 1er axe
Q273 (en absolu): Centre du cercle de
trous (valeur nominale) dans l’axe principal du plan
d’usinage
8
Centre 2ème axe
Q274 (en absolu): Centre du cercle
de trous (valeur nominale) dans l’axe auxiliaire du plan
d’usinage
8
Diamètre nominal
Q262: Introduire le diamètre
approximatif du cercle de trous. Plus le diamètre du
trou est petit et plus vous devez introduire un
diamètre nominal précis
8
Angle 1er trou
Q291 (en absolu): Angle en
coordonnées polaires du 1er centre de trou dans le
plan d'usinage
8
Angle 2ème trou
Q292 (en absolu): Angle en
coordonnées polaires du 2ème centre de trou dans le
plan d'usinage
8
Angle 3ème trou
Q293 (en absolu): Angle en
coordonnées polaires du 3ème centre de trou dans le
plan d'usinage
8
Hauteur mesure dans axe palpage
Q261 (en absolu):
Coordonnée du centre de la bille (=point de contact)
dans l'axe du palpeur sur lequel doit être effectuée la
mesure
8
Hauteur de sécurité
Q260 (en absolu): Coordonnée
dans l'axe du palpeur excluant toute collision entre le
palpeur et la pièce (matériels de bridage)
8
Numéro point zéro dans tableau
Q305: Indiquer le
numéro dans le tableau de points zéro sous lequel la
TNC doit mémoriser les coordonnées du centre du
cercle de trous. Si vous introduisez Q305=0, la TNC
initialise automatiquement le nouveau point de
référence au centre du cercle de trous
8
Nouveau pt de réf. axe principal
Q331 (en absolu):
Coordonnée dans l'axe principal à laquelle la TNC doit
initialiser le centre calculé pour le cercle de trous.
Configuration de base = 0
8
Nouveau pt de réf. axe auxiliaire
Q332 (en
absolu): Coordonnée dans l'axe auxiliaire à laquelle la
TNC doit initialiser le centre calculé pour le cercle de
trous.
Configuration de base = 0
Exemple: Séquences CN
5 TCH PROBE 416 PT REF CENTRE C.TROUS
Q273=+50 ;CENTRE 1ER AXE
Q274=+50 ;CENTRE 2EME AXE
Q262=90 ;DIAMETRE NOMINAL
Q291=+35 ;ANGLE 1ER TROU
Q292=+70 ;ANGLE 2EME TROU
Q293=+210 ;ANGLE 3EME TROU
Q261=-5 ;HAUTEUR DE MESURE
Q260=+20 ;HAUTEUR DE SECURITE
Q305=12 ;NO DANS TABLEAU
Q331=+0 ;POINT DE REFERENCE
Q332=+0 ;POINT DE REFERENCE
