TNC 426, TNC 430 HEIDENHAIN
47
3.2 Initialisation aut
o
matique des points de référ
ence
8

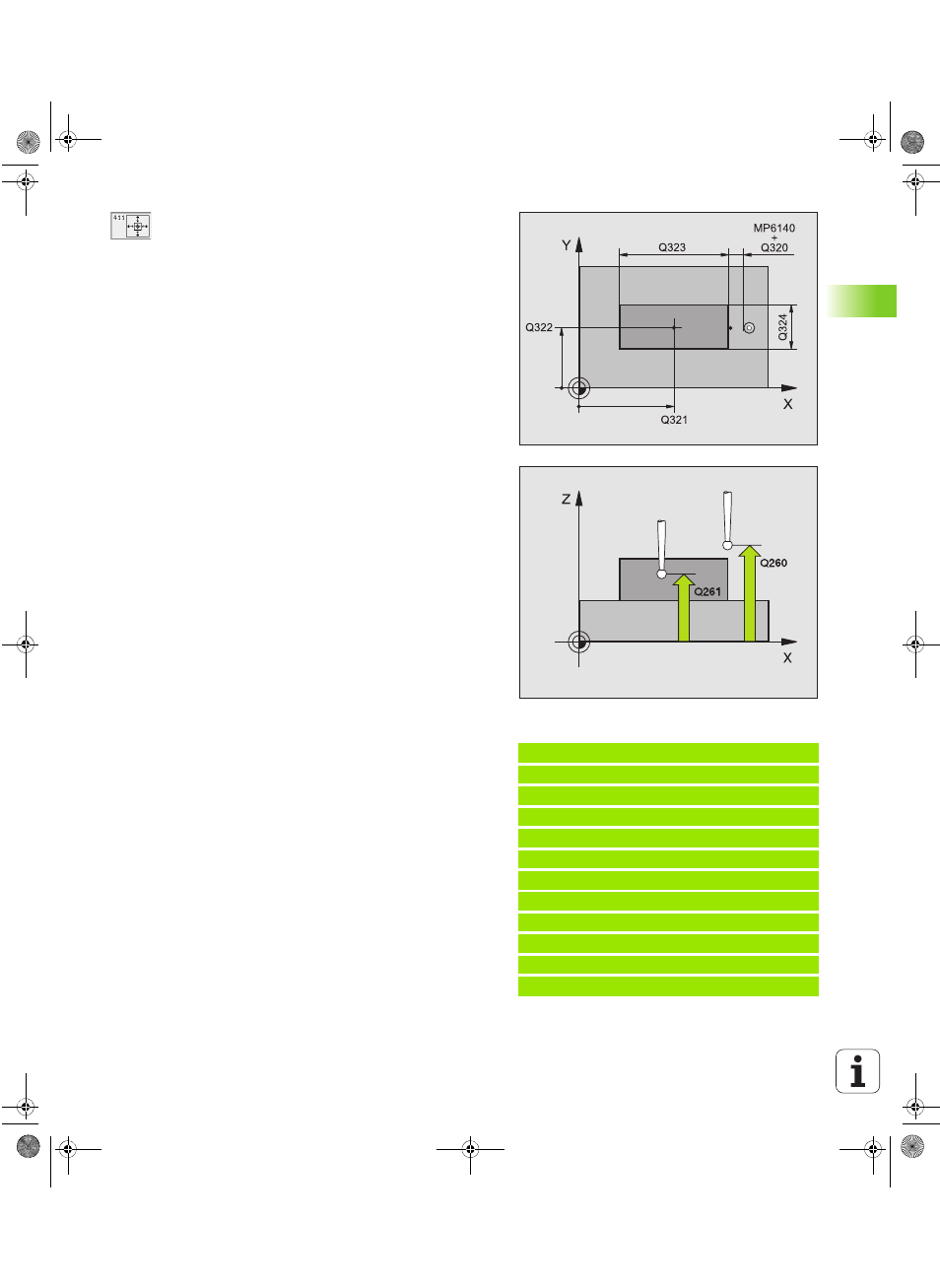

Centre 1er axe
Q321 (en absolu): centre du tenon
dans l’axe principal du plan d’usinage
8
Centre 2ème axe
Q322 (en absolu): centre du tenon
dans l’axe auxiliaire du plan d’usinage
8
Longueur 1er côté
Q323 (en incrémental): longueur
du tenon parallèle à l'axe principal du plan d'usinage
8
Longueur 2ème côté
Q324 (en incrémental): longueur
du tenon parallèle à l'axe auxiliaire du plan d'usinage
8
Hauteur mesure dans axe palpage
Q261 (en absolu):
Coordonnée du centre de la bille (=point de contact)
dans l'axe du palpeur sur lequel doit être effectuée la
mesure
8
Distance d’approche
Q320 (en incrémental): Distance
supplémentaire entre le point de mesure et la bille du
palpeur. Q320 agit en complément de PM6140
8
Hauteur de sécurité
Q260 (en absolu): Coordonnée
dans l'axe du palpeur excluant toute collision entre le
palpeur et la pièce (matériels de bridage)
8
Déplacement haut. sécu.
Q301: Définir comment le
palpeur doit se déplacer entre les points de mesure:
0: entre les points de mesure, à la hauteur de mesure
1: entre les points de mesure, à la hauteur de sécurit
8
Numéro point zéro dans tableau
Q305: Indiquer le
numéro dans le tableau de points zéro sous lequel la
TNC doit mémoriser les coordonnées du centre du
tenon. Si vous introduisez Q305=0, la TNC initialise
automatiquement le nouveau point de référence au
centre du tenon
8
Nouveau pt de réf. axe principal
Q331 (en absolu):
Coordonnée dans l'axe principal à laquelle la TNC doit
initialiser le centre du tenon calculé Configuration de
base = 0
8
Nouveau pt de réf. axe auxiliaire
Q332 (en
absolu): Coordonnée dans l'axe auxiliaire à laquelle la
TNC doit initialiser le centre du tenon calculé.
Configuration de base = 0
Exemple: Séquences CN
5 TCH PROBE 411 PT REF. EXT. RECTAN
Q321=+50 ;CENTRE 1ER AXE
Q322=+50 ;CENTRE 2EME AXE
Q323=60 ;1ER COTE
Q324=20 ;2EME COTE
Q261=-5 ;HAUTEUR DE MESURE
Q320=0 ;DISTANCE D’APPROCHE
Q260=+20 ;HAUTEUR DE SECURITE
Q301=0 ;DEPLAC. HAUT. SECURITE
Q305=0 ;NO DANS TABLEAU
Q331=+0 ;POINT DE REFERENCE
Q332=+0 ;POINT DE REFERENCE
