50 3 Cycles palpeurs destinés au contrôle automatique de la pièce
3.2 Initialisation aut
o
matique des points de référ
ence
POINT DE REFERENCE EXTERIEUR CERCLE
(cycle palpeur 413, DIN/ISO: G413)

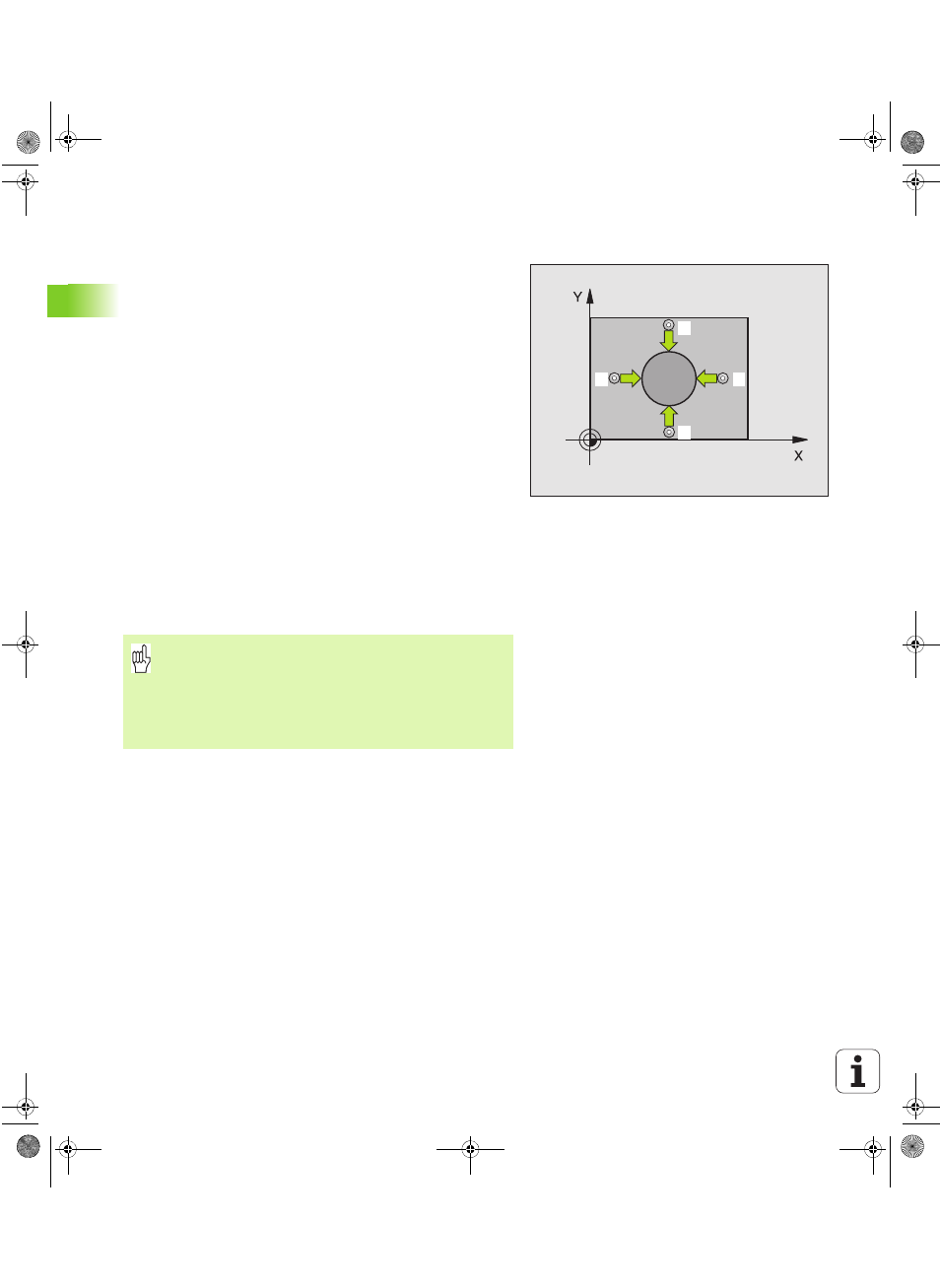

Le cycle palpeur 413 calcule le centre d’un tenon circulaire et initialise
ce centre comme point de référence. Si vous le désirez, la TNC peut
aussi incrire le centre dans un tableau de points zéro.
1 La TNC positionne le palpeur en avance rapide (valeur de PM6150
ou PM6361) et selon la logique de positionnement (cf. „Travail
avec les cycles palpeurs” à la page 7) au point de palpage
1 . La
TNC calcule les points de palpage à partir des données contenues
dans le cycle et de la distance d'approche programmée dans
PM6140
2 Le palpeur se déplace ensuite à la hauteur de mesure programmée
et exécute la première opération de palpage suivant l'avance de
palpage (PM6120 ou PM6360). La TNC détermine automatique-
ment le sens du palpage en fonction de l'angle initial programmé
3 Le palpeur se déplace ensuite en suivant une trajectoire circulaire,
soit à la hauteur de mesure, soit à la hauteur de sécurité, jusqu'au
point de palpage suivant
2 et exécute à cet endroit la deuxième
opération de palpage
4 La TNC positionne le palpeur au point de palpage 3 puis au point
de palpage 4 , y exécute la troisième ou la quatrième opération de
palpage
5 La TNC rétracte ensuite le palpeur à la hauteur de sécurité et
initialise le point de référence au centre du tenon ou bien inscrit les
coordonnées du centre du tenon dans le tableau de points zéro
actif
3
2
1
4
Remarques avant que vous ne programmiez
Pour éviter toute collision entre le palpeur et la pièce, intro-
duisez le le diamètre nominal de la poche (trou) de manière
à ce qu'il soit de préférence trop grand.
Avant de définir le cycle, vous devez avoir programmé un
appel d'outil pour définir l'axe du palpeur.
