48 3 Cycles palpeurs destinés au contrôle automatique de la pièce
3.2 Initialisation aut
o
matique des points de référ
ence

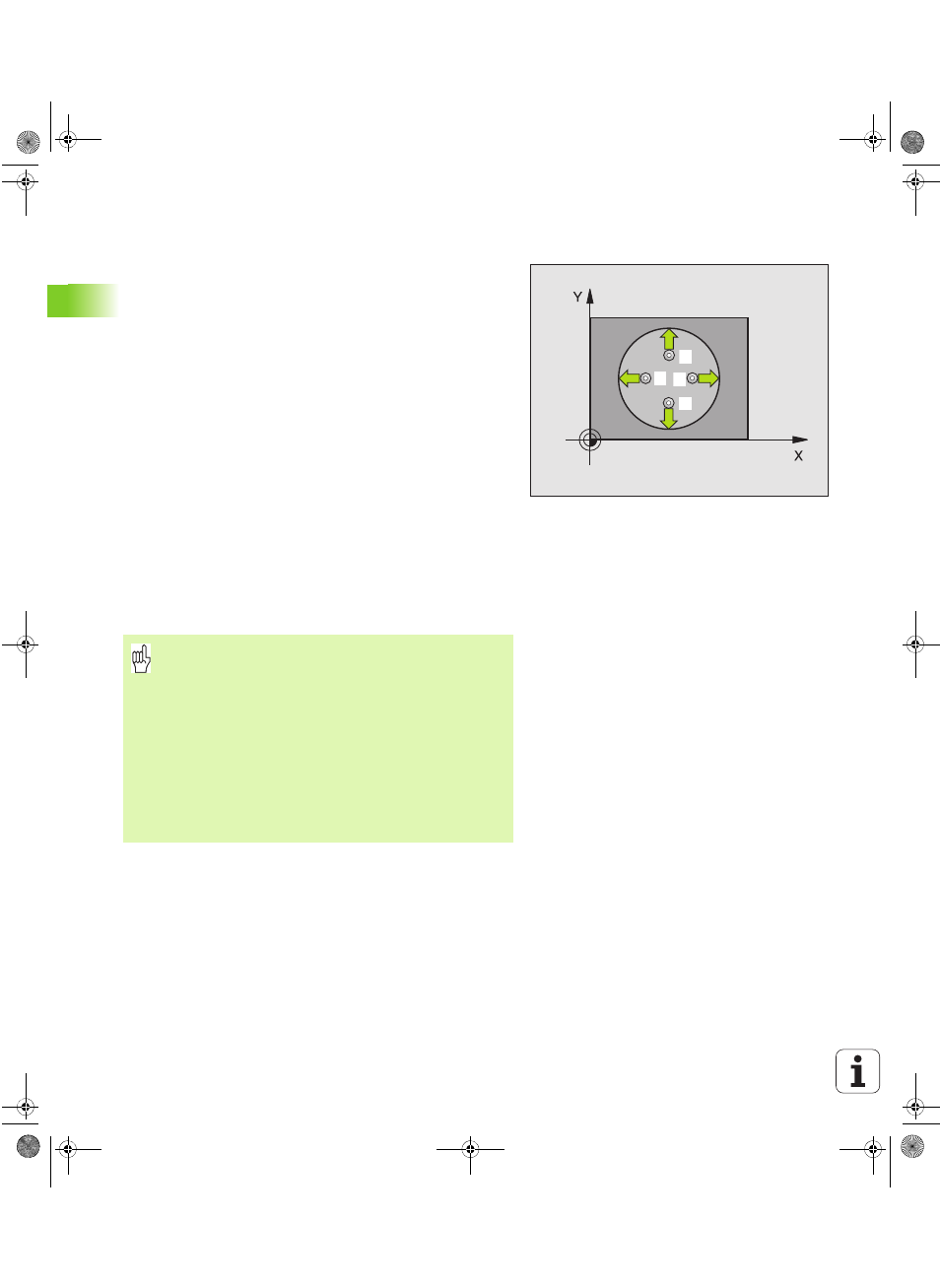

POINT DE REFERENCE INTERIEUR CERCLE
(cycle palpeur 412, DIN/ISO: G412)
Le cycle palpeur 412 calcule le centre d’une poche circulaire (trou) et
initialise ce centre comme point de référence. Si vous le désirez, la
TNC peut aussi incrire le centre dans un tableau de points zéro.
1 La TNC positionne le palpeur en avance rapide (valeur de PM6150
ou PM6361) et selon la logique de positionnement (cf. „Travail
avec les cycles palpeurs” à la page 7) au point de palpage
1 . La
TNC calcule les points de palpage à partir des données contenues
dans le cycle et de la distance d'approche programmée dans
PM6140
2 Le palpeur se déplace ensuite à la hauteur de mesure programmée
et exécute la première opération de palpage suivant l'avance de
palpage (PM6120 ou PM6360). La TNC détermine automatique-
ment le sens du palpage en fonction de l'angle initial programmé
3 Le palpeur se déplace ensuite en suivant une trajectoire circulaire,
soit à la hauteur de mesure, soit à la hauteur de sécurité, jusqu'au
point de palpage suivant
2 et exécute à cet endroit la deuxième
opération de palpage
4 La TNC positionne le palpeur au point de palpage 3 puis au point
de palpage 4 , y exécute la troisième ou la quatrième opération de
palpage
5 La TNC rétracte ensuite le palpeur à la hauteur de sécurité et
initialise le point de référence au centre de la poche ou bien inscrit
les coordonnées du centre de la poche dans le tableau de points
zéro actif
2
1
4
3
Remarques avant que vous ne programmiez
Pour éviter toute collision entre le palpeur et la pièce, intro-
duisez le diamètre nominal de la poche (trou) de manière à
ce qu'il soit de préférence trop petit.
Si les dimensions de la poche et la distance d'approche
ne permettent pas d'effectuer un pré-positionnement à
proximité des points de palpage, la TNC palpe toujours en
partant du centre de la poche. Dans ce cas, le palpeur ne
se déplace pas à la distance de sécurité entre les quatre
points de mesure.
Avant de définir le cycle, vous devez avoir programmé un
appel d'outil pour définir l'axe du palpeur.
