68 3 Cycles palpeurs destinés au contrôle automatique de la pièce
3.3 Etalonnag
e
aut
o
matique de pièces
3.3 Etalonnage automatique de
pièces
Sommaire
La TNC dispose de douze cycles destinés à l'étalonnage automatique
de pièces:

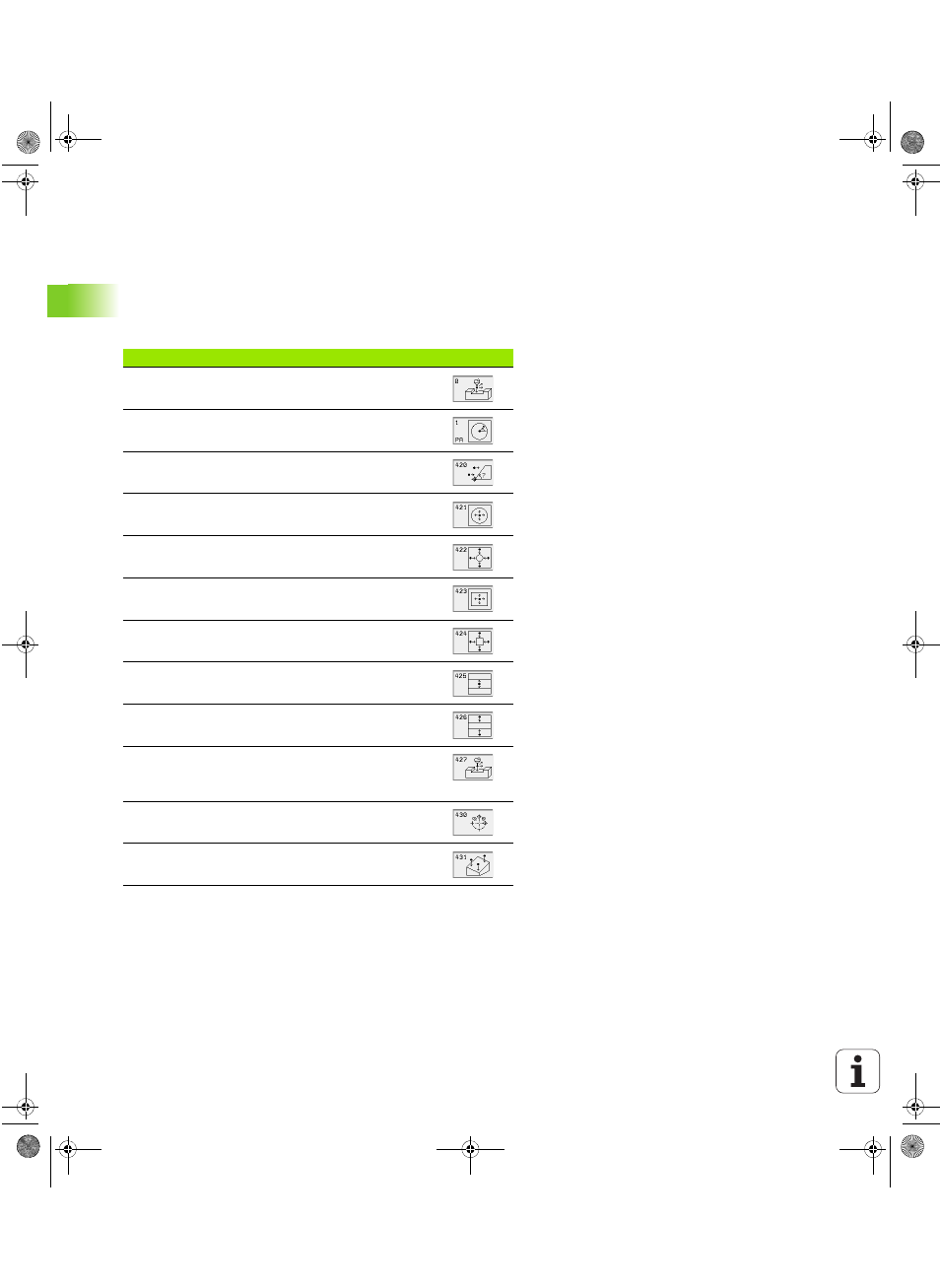

Cycle Softkey
0 PLAN DE REFERENCE Mesure coordonnée dans un
axe sélectionnable
1 PLAN DE REF POLAIRE Mesure d'un point, sens de
palpage avec angle
420 MESURE ANGLE Mesure d'un angle dans le plan
d'usinage
421 MESURE TROU Mesure position et diamètre d'un
trou
422 MESURE EXT. CERCLE Mesure position et
diamètre d'un tenon circulaire
423 MESURE INT. RECTANG. Mesure position,
longueur et largeur d'une poche rectangulaire
424 MESURE EXT. RECTANG. Mesure, position,
longueur et largeur d'un tenon rectangulaire
425 MESURE INT. RAINURE (2ème niveau de
softkeys) Mesure interne de la largeur d'une rainure
426 MESURE EXT. TRAVERSE (2ème niveau de
softkeys) Mesure externe d'une traverse
427 MESURE COORDONNEE (2ème niveau de
softkeys) Mesure d'une coordonnée au choix dans un
axe au choix
430 MESURE CERCLE TROUS (2ème niveau de soft-
keys) Mesure position et diamètre d'un cercle de trous
431 MESURE PLAN (2ème niveau de softkeys)
Mesure d'angle des axes A et B d'un plan
