3 Cycles palpeurs destinés au contrôle automatique de la pièce
3.2 Initialisation aut
o
matique des points de référ
ence

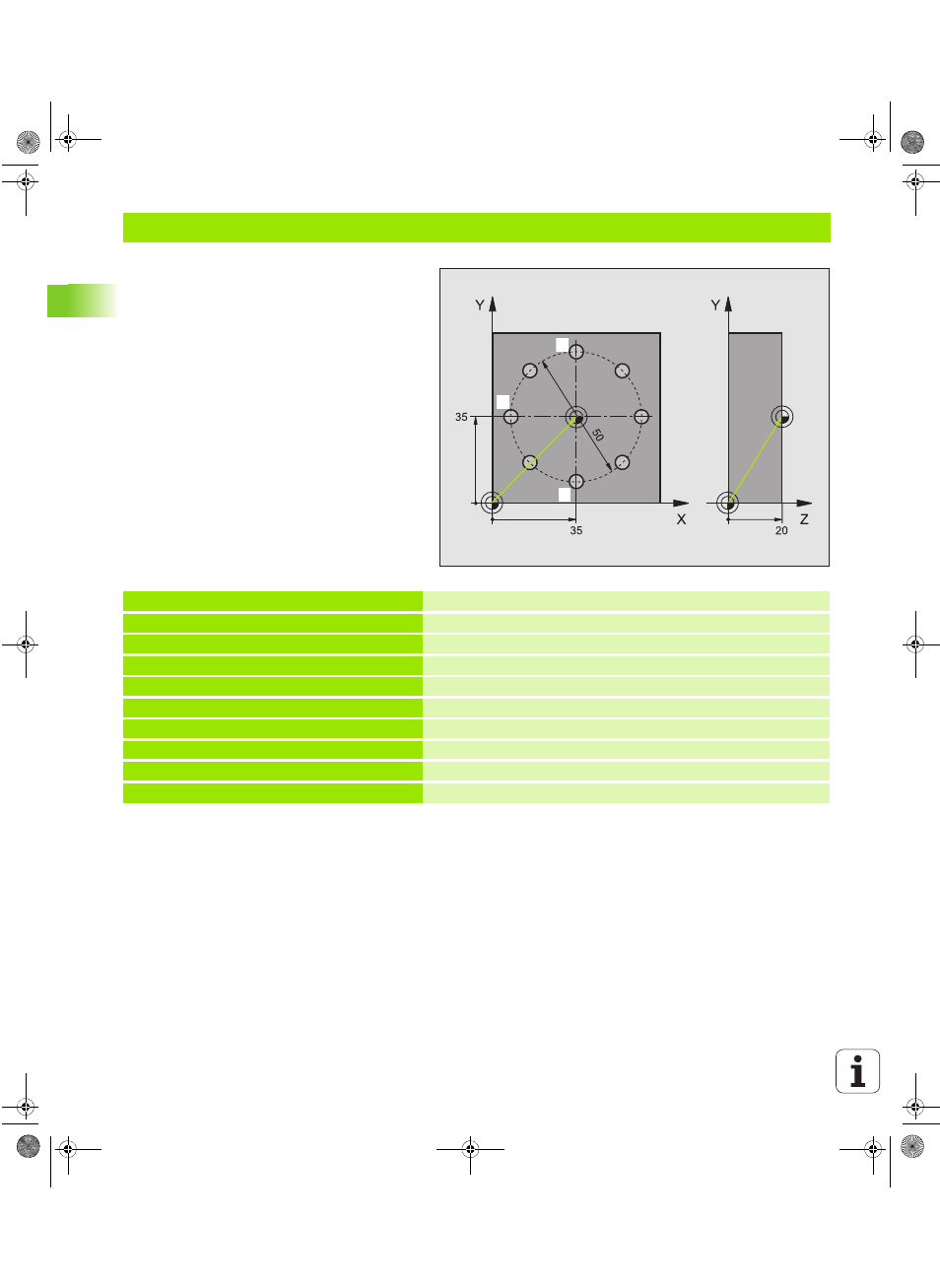

Exemple: Initialiser point de référence arête sup. pièce et centre cercle de trous
Le centre du cercle de trous mesuré doit être
inscrit dans un tableau de points zéro pour pouvoir
être utilisé ultérieurement.
0 BEGIN PGM CYC416 MM
1 TOOL CALL 0 Z
Appeler l'outil 0 pour définition de l'axe du palpeur
2 TCH PROBE 417 PT REF DANS AXE TS
Définition cycle pour initialiser point de réf. dans axe palpeur
Q263=+7,5 ;1ER POINT 1ER AXE
Point de palpage: Coordonnée X
Q264=+7,5 ;1ER POINT 2EME AXE
Point de palpage: Coordonnée Y
Q294=+25 ;1ER POINT 3EME AXE
Point de palpage: Coordonnée Z
Q320=0 ;DISTANCE D’APPROCHE
Distance d'approche en complément de PM6140
Q260=+50 ;HAUTEUR DE SECURITE
Hauteur où l'axe palpeur peut se déplacer sans risque de collision
Q305=1 ;NO DANS TABLEAU
Inscrire coordonnée Z dans le tableau de points zéro
Q333=+0 ;POINT DE REFERENCE
Initialiser l'axe palpeur à 0
1
2
3
