3.3 Etalonnag
e
aut
o
matique de pièces
8 Axe de mesure Q272: Axe du plan d’usinage sur lequel
doit être effectuée la mesure:
1:axe principal = axe de mesure
2:axe auxiliaire = axe de mesure

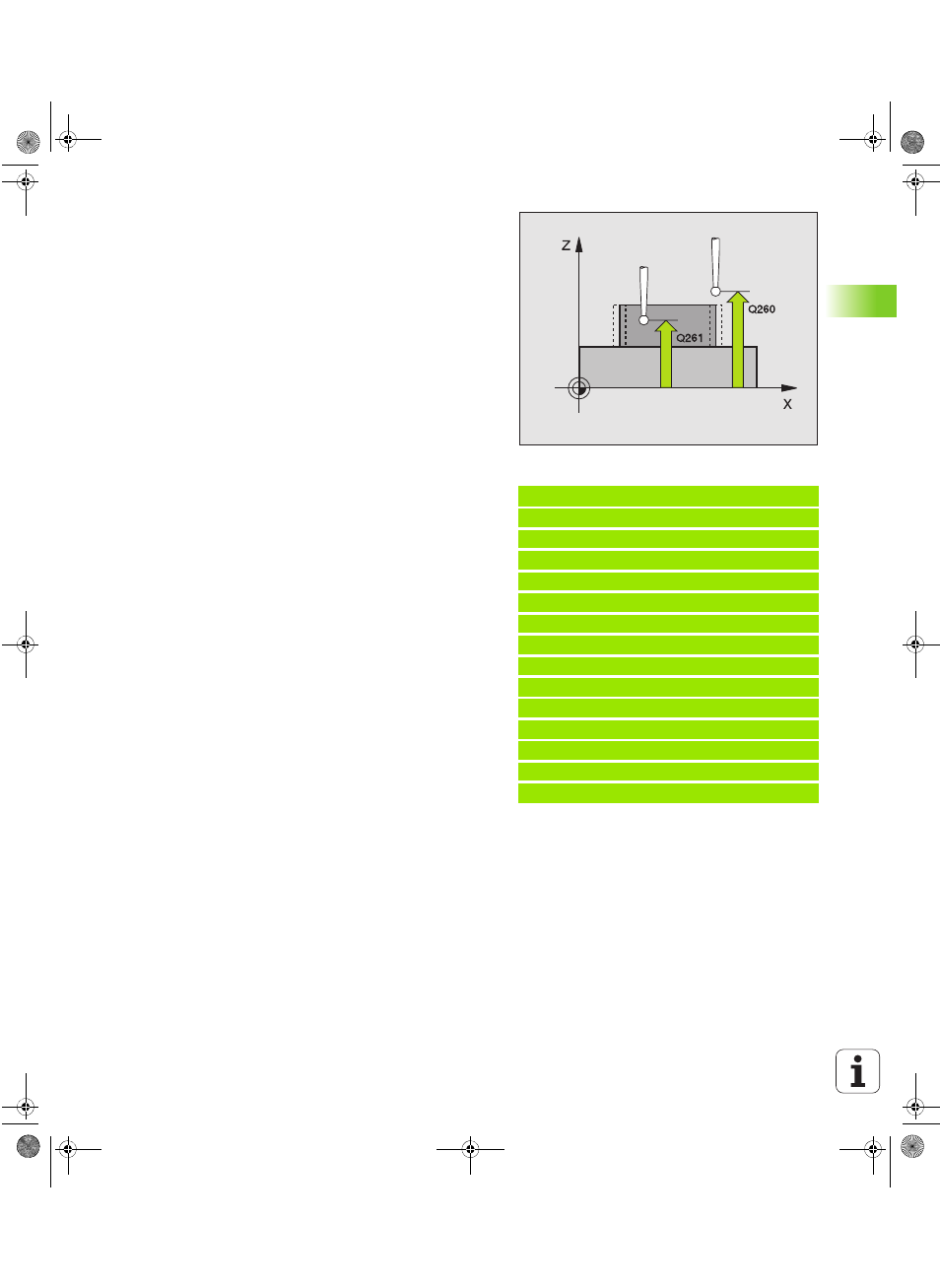

8 Hauteur mesure dans axe palpage Q261 (en absolu):
Coordonnée du centre de la bille (=point de contact)
dans l'axe du palpeur sur lequel doit être effectuée la
mesure
8 Distance d’approche Q320 (en incrémental): Distance
supplémentaire entre le point de mesure et la bille du
palpeur. Q320 agit en complément de PM6140
8 Hauteur de sécurité Q260 (en absolu): Coordonnée
dans l'axe du palpeur excluant toute collision entre le
palpeur et la pièce (matériels de bridage)
8 Longueur nominale Q311: (en incrémental): Valeur
nominale de la longueur à mesurer
8 Cote max. Q288: Longueur max. autorisée
8 Cote min. Q289: Longueur min. autorisée
8 Procès-verbal de mesure Q281: Définir si la TNC doit
ou non établir le procès-verbal de mesure:
0: ne pas établir de procès-verbal de mesure
1: établir un procès-verbal de mesure: La TNC
mémorise en configuration standard le fichier de
procès-verbal TCHPR426.TXT dans le répertoire où
se trouve également votre programme de mesure
8 Arrêt PGM si tolérance dépassée Q309: Définir si la
TNC doit ou non interrompre l'exécution du pro-
gramme et délivrer un message d'erreur en cas de
dépassement des tolérances:
0: ne pas interrompre l'exécution du programme, ne
pas délivrer de message d'erreur
1: interrompre l'exécution du programme, délivrer un
message d'erreur
8 Numéro d'outil pour surveillance Q330: Définir si la
TNC doit exécuter une surveillance de l'outil (cf. „Sur-
veillance d'outil” à la page 71)
0: surveillance inactive
>0: numéro d'outil dans le tableau d'outils TOOL.T
Exemple: Séquences CN
5 TCH PROBE 426 MESURE EXT. TRAVERSE
Q263=+50 ;1ER POINT 1ER AXE
Q264=+25 ;1ER POINT 2EME AXE
Q265=+50 ;2EME POINT 1ER AXE
Q266=+85 ;2EME POINT 2EME AXE
Q272=2 ;AXE DE MESURE
Q261=-5 ;HAUTEUR DE MESURE
Q320=0 ;DISTANCE D’APPROCHE
Q260=+20 ;HAUTEUR DE SECURITE
Q311=45 ;LONGUEUR NOMINALE
Q288=45 ;COTE MAX.
Q289=44,95 ;COTE MIN.
Q281=1 ;PROCES-VERBAL MESURE
Q309=0 ;ARRET PGM SI ERREUR
Q330=0 ;NUMERO D’OUTIL
