TNC 426, TNC 430 HEIDENHAIN 13
2.2 Etalonner le palpeur à commutation
2.2 Etalonner le palpeur à
commutation
Introduction
Vous devez étalonner le système de palpage lors:
„ de la mise en route
„ d'une rupture de l'outil
„ du changement de la tige de palpage
„ d'une modification de l'avance de palpage
„ d'irrégularités dues, par exemple, à une surchauffe de la machine
Lors de l'étalonnage, la TNC calcule la longueur „effective“ de la tige
de palpage ainsi que le rayon „effectif“ de la bille de palpage. Pour
étalonner le palpeur 3D, fixez sur la table de la machine une bague de
réglage de hauteur et de diamètre intérieur connus.

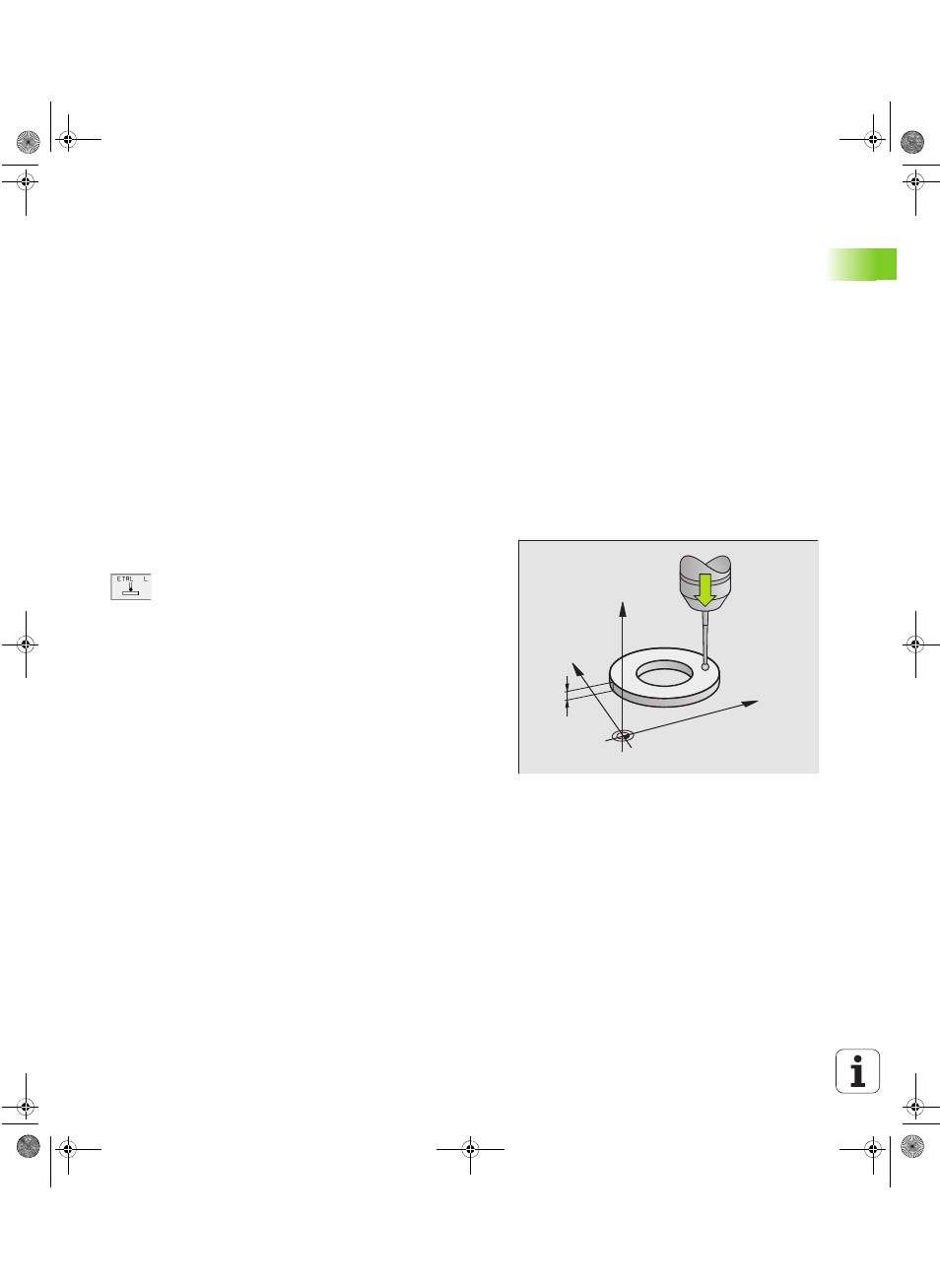

Etalonner la longueur effective
8 Initialiser le point de référence dans l’axe de broche de manière à
avoir pour la table de la machine: Z=0.
8 Sélectionner la fonction d'étalonnage pour la longueur
du palpeur: appuyer sur la softkey FONCTIONS
PALPAGE et ETAL L. La TNC affiche une fenêtre de
menu comportant quatre champs d'introduction
8 Introduire l'axe d'outil (touche d'axe)
8 Point de référence: introduire la hauteur de la bague
de réglage
8 Les menus Rayon effectif bille et Longueur effective
ne nécessitent aucune introduction
8 Déplacer le palpeur tout contre la surface de la bague
de réglage
8 Si nécessaire, modifier le sens du déplacement:
appuyer sur la softkey ou sur les touches fléchées
8 Palpeur la surface: appuyer sur la touche START
externe
5
Y
X
Z
