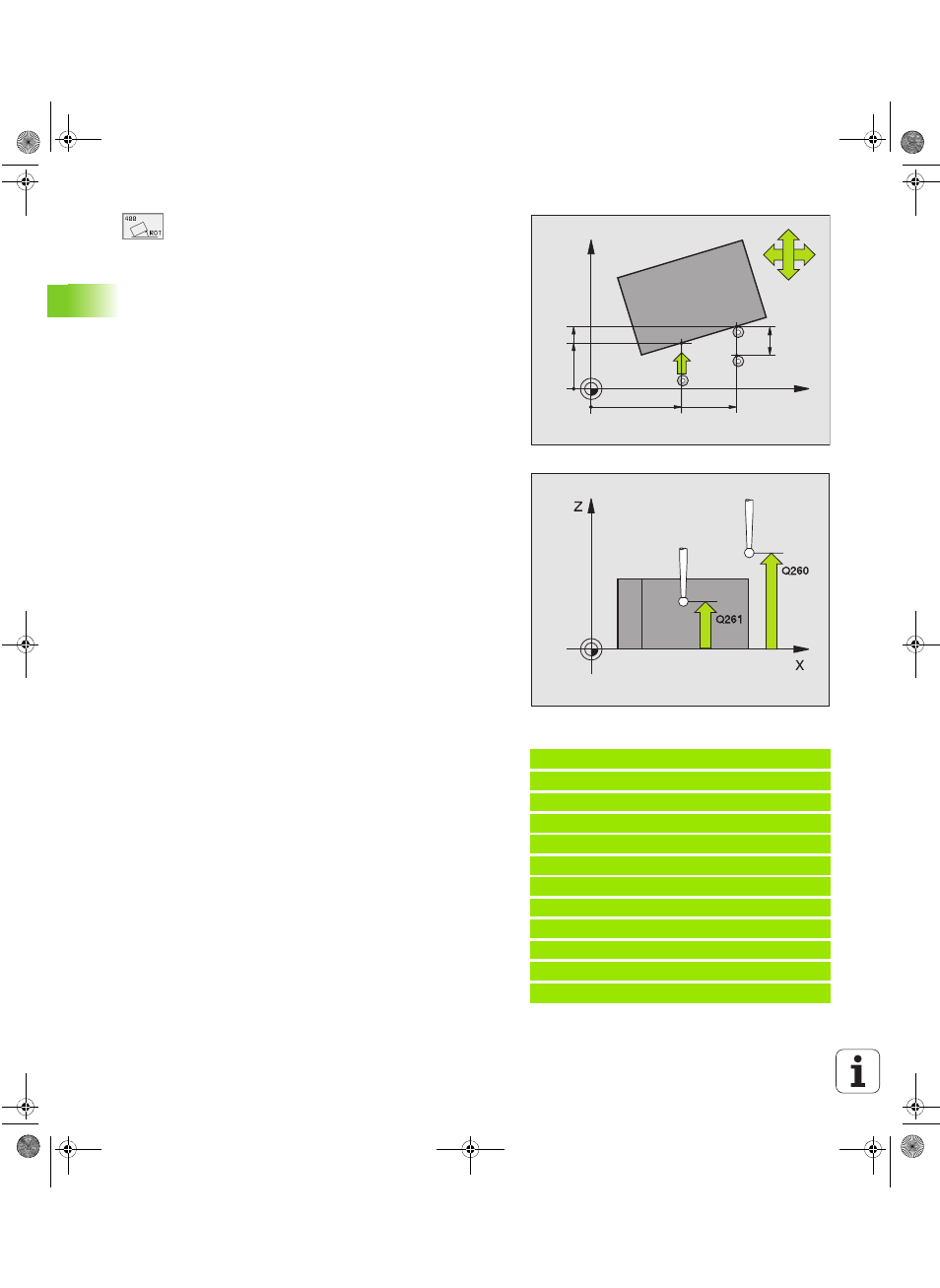

3 Cycles palpeurs destinés au contrôle automatique de la pièce
3.1 Enr
e
gistr
e
r aut
o
matiquement le désaxag
e
de la pièce
8
1er point mesure sur 1er axe
Q263 (en absolu):
Coordonnée du 1er point de palpage dans l'axe
principal du plan d'usinage
8
1er point mesure sur 2ème axe
Q264 (en absolu):
Coordonnée du 1er point de palpage dans l'axe
auxiliaire du plan d'usinage
8
2ème point mesure 1er axe
Q265 (en absolu): Coor-
donnée du 2ème point de palpage dans l'axe principal
du plan d'usinage
8
2ème point mesure 2ème axe
Q266 (en absolu): Coor-
donnée du 2ème point de palpage dans l'axe auxiliaire
du plan d'usinage
8
Axe de mesure
Q272: Axe du plan d'usinage sur lequel
doit être effectuée la mesure:
1:axe principal = axe de mesure
2:axe auxiliaire = axe de mesure
8
Sens déplacement 1
Q267: Sens de déplacement du
palpeur en direction de la pièce:
-1:sens de déplacement négatif
+1:sens de déplacement positif
8
Hauteur mesure dans axe palpage
Q261 (en absolu):
Coordonnée du centre de la bille (=point de contact)
dans l'axe du palpeur sur lequel doit être effectuée la
mesure
8
Distance d’approche
Q320 (en incrémental): Distance
supplémentaire entre le point de mesure et la bille du
palpeur. Q320 agit en complément de PM6140
8
Hauteur de sécurité
Q260 (en absolu): Coordonnée
dans l'axe du palpeur excluant toute collision entre le
palpeur et la pièce (matériels de bridage)
8
Déplacement haut. sécu.
Q301: Définir comment le
palpeur doit se déplacer entre les points de mesure:
0: entre les points de mesure, à la hauteur de mesure
1: entre les points de mesure, à la hauteur de sécurité
8
Valeur config. rotation de base
Q307 (en absolu):
Introduire l'angle de la droite de référence si le
désaxage à mesurer ne doit pas se référer à l'axe
principal mais à une droite quelconque.Pour la rota-
tion de base, la TNC calcule alors la différence entre
la valeur mesurée et l'angle de la droite de référence
Exemple: Séquences CN
5 TCH PROBE 400 ROTATION DE BASE
Q263=+10 ;1ER POINT 1ER AXE
Q264=+3,5 ;1ER POINT 2EME AXE
Q265=+25 ;2EME POINT 1ER AXE
Q266=+2 ;2EME POINT 2EME AXE
Q272=2 ;AXE DE MESURE
Q267=+1 ;SENS DEPLACEMENT
Q261=-5 ;HAUTEUR DE MESURE
Q320=0 ;DISTANCE D’APPROCHE
Q260=+20 ;HAUTEUR DE SECURITE
Q301=0 ;DEPLAC. HAUT. SECURITE
Q307=+0 ;ROT. BASE CONFIGUREE
X
Y
Q266
Q264
Q263
Q272=1
Q265
Q272=2
+
–
–
+
Q267
MP6140
+
Q320
