5.3 Modes de digitalisation

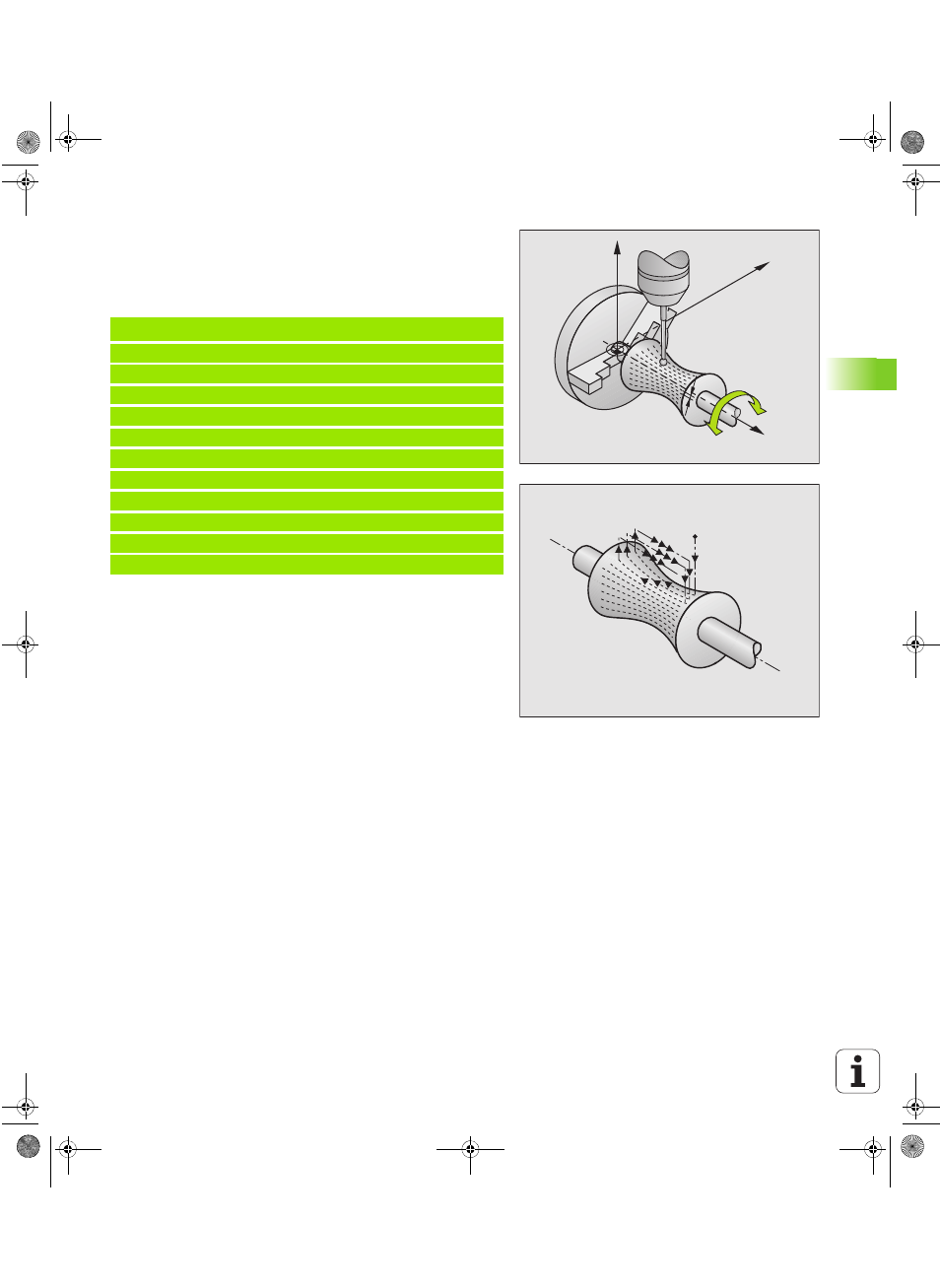

Palpeur mesurant: Cycle LIGNE avec axe rotatif
Si vous avez défini un axe linéaire (ex. X) dans le paramètre d'introduc-
tion SENS DES LIGNES, en fin de ligne la TNC incrémente l'axe rotatif
(ex. A) défini dans le cycle ZONE de la valeur de DIST.L. Cf. figures de
droite.
Exemple: séquences CN
Y
X
Z
L A
30 TCH PROBE 5.0 ZONE
31 TCH PROBE 5.1 PGM DIGIT: DATRND
32 TCH PROBE 5.2 Z X+0 A+0 Z+0
33 TCH PROBE 5.3 X+85 A+270 Z+25
34 TCH PROBE 5.4 HAUT.: 50
. . .
60 TCH PROBE 18.0 LIGNE
61 TCH PROBE 18.1 SENS: X
ANGLE: 0 HAUT.: 25
62 TCH PROBE 18.2 F1000
DIST.MIN.ENTRE LIGNES: 0.2 DIST.L: 0.5
DIST.P: 0.5 TOL: 0.1 DIST.: 2
