5 Digitalisation
5.3 Modes de digitalisation
Palpeur à commutation: Cycle MEANDRES avec axe rotatif

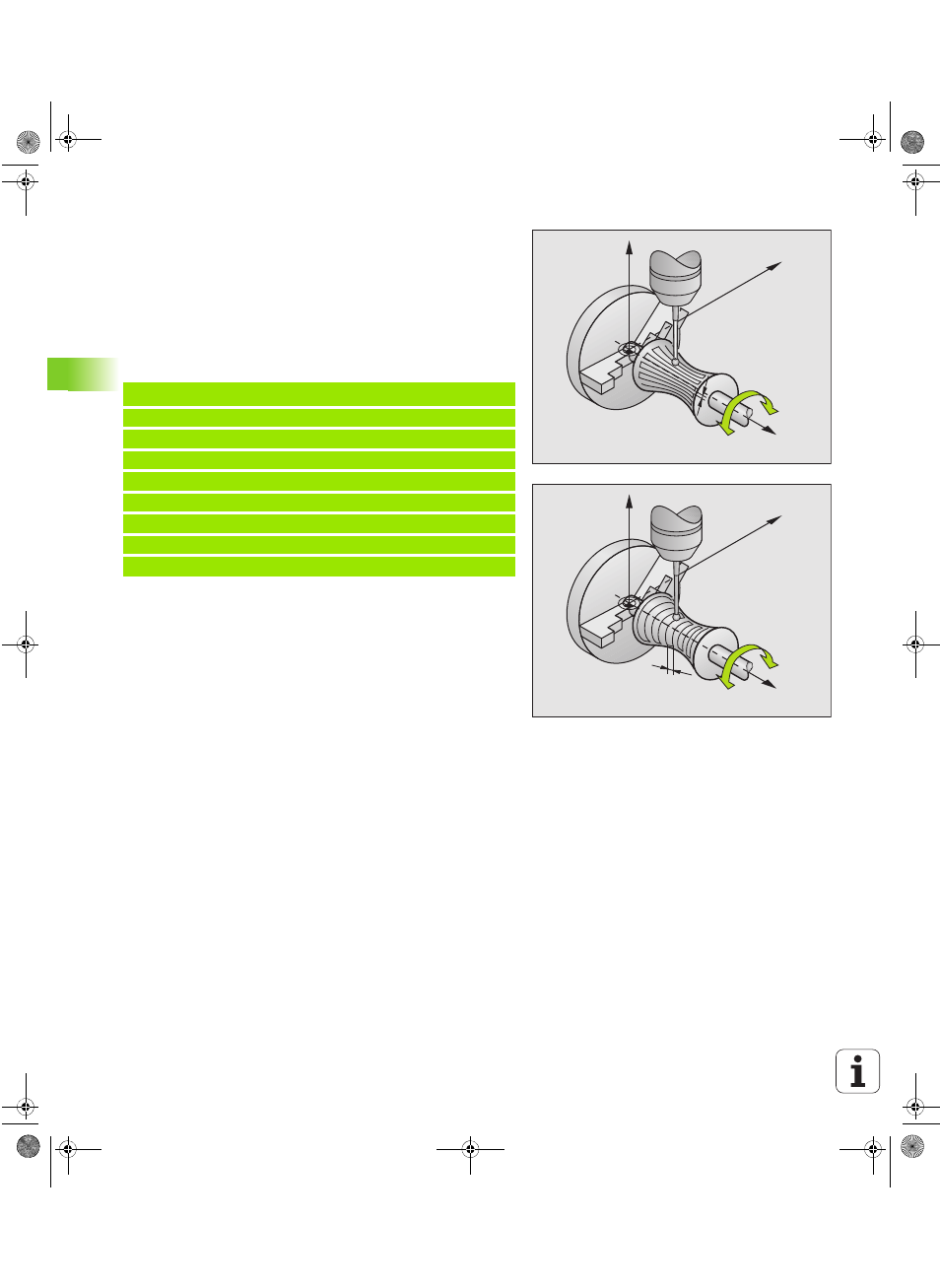

Si vous avez défini un axe linéaire (ex. X) dans le paramètre d'introduc-
tion Sens des lignes, en fin de ligne la TNC incrémente l'axe rotatif (ex.
A) défini dans le cycle ZONE de la valeur de DIST.L. Le palpeur oscille,
par exemple dans le plan Z/X. Cf. figure en haut et à droite.
Si vous avez défini un axe rotatif (ex. comme sens des lignes, en fin
de ligne la TNC incrémente l'axe linéaire (ex. X) défini dans le cycle
ZONE de la valeur de DIST.L. Le palpeur oscille, par exemple dans le
plan Z/A: cf. figure de droite, au centre.
Exemple: séquences CN
Y
X
Z
L
A
Y
X
Z
L
A
30 TCH PROBE 5.0 ZONE
31 TCH PROBE 5.1 PGM DIGIT: DATRND
32 TCH PROBE 5.2 Z X+0 A+0 Z+0
33 TCH PROBE 5.3 X+85 A+270 Z+25
34 TCH PROBE 5.4 HAUT.: 100
. . .
60 TCH PROBE 6.0 MEANDRES
61 TCH PROBE 6.1 SENS: A
62 TCH PROBE 6.2 ELEV.: 0,3 DIST.L: 0.5 DIST.P: 0,5
