TNC 426, TNC 430 HEIDENHAIN 51
3.2 Initialisation aut
o
matique des points de référ
ence

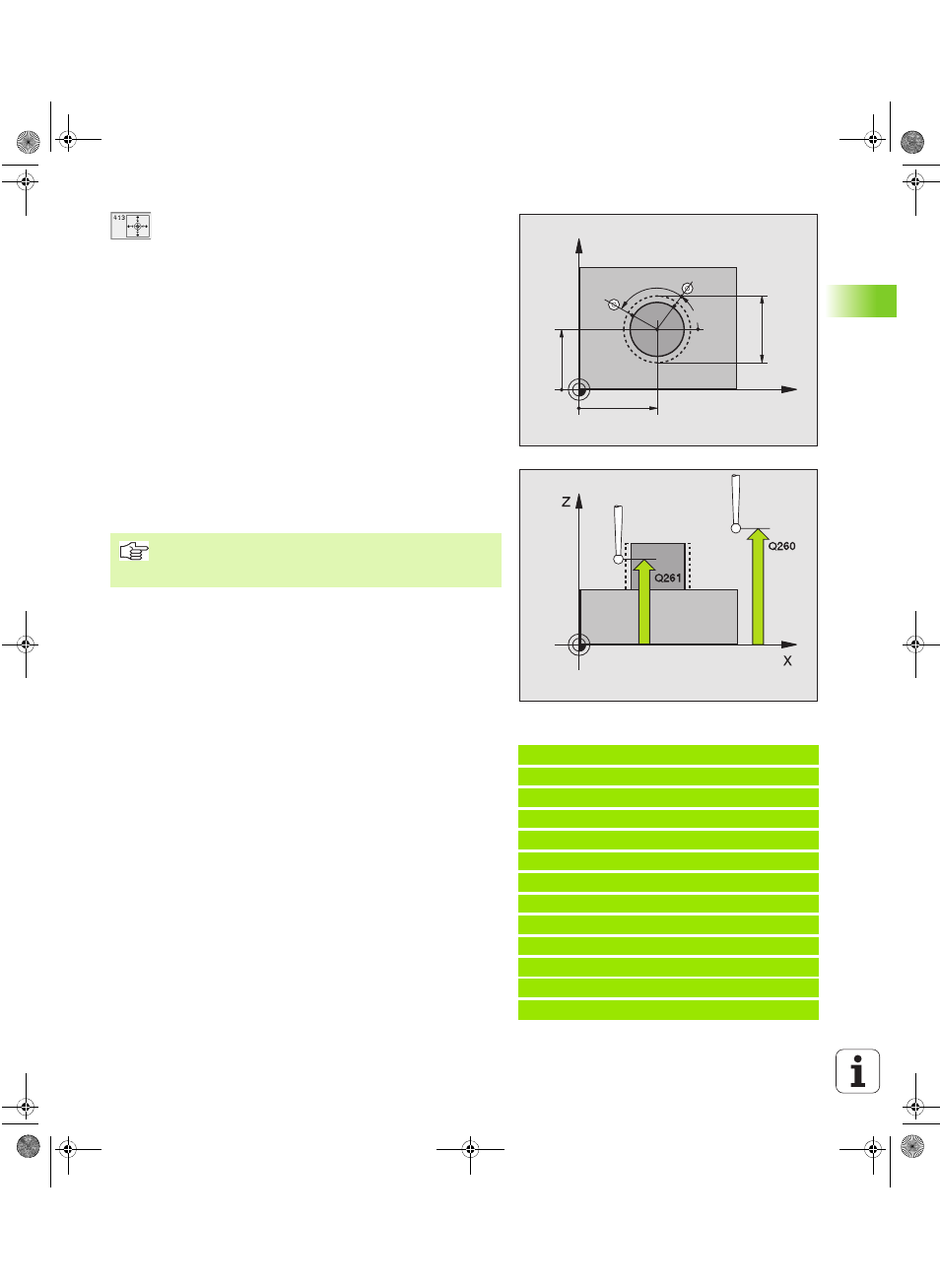

8 Centre 1er axe Q321 (en absolu): centre du tenon
dans l’axe principal du plan d’usinage
8 Centre 2ème axe Q322 (en absolu): centre du tenon
dans l’axe auxiliaire du plan d’usinage Si vous pro-
grammez Q322 = 0, la TNC ajuste le centre du trou
sur l'axe Y positif; si vous programmez Q322 différent
de 0, la TNC ajuste le centre du trou sur la position
nominale
8 Diamètre nominal Q262: Diamètre approximatif du
tenon. Introduire de préférence une valeur trop
grande
8 Angle initial Q325 (en absolu): Angle compris entre
l'axe principal du plan d'usinage et le premier point de
palpage
8 Incrément angulaire Q247 (en incrémental): Angle
compris entre deux points de mesure; le signe de
l'incrément angulaire détermine le sens de rotation
(- = sens horaire) pour le déplacement du palpeur vers
le point de mesure suivant. Si vous désirez étalonner
des arcs de cercle, programmez un pas angulaire
inférieur à 90°
8 Hauteur mesure dans axe palpage Q261 (en absolu):
Coordonnée du centre de la bille (=point de contact)
dans l'axe du palpeur sur lequel doit être effectuée la
mesure
8 Distance d’approche Q320 (en incrémental): Distance
supplémentaire entre le point de mesure et la bille du
palpeur. Q320 agit en complément de PM6140
8 Hauteur de sécurité Q260 (en absolu): Coordonnée
dans l'axe du palpeur excluant toute collision entre le
palpeur et la pièce (matériels de bridage)
8 Déplacement haut. sécu. Q301: Définir comment le
palpeur doit se déplacer entre les points de mesure:
0: entre les points de mesure, à la hauteur de mesure
1: entre les points de mesure, à la hauteur de sécurité
8 Numéro point zéro dans tableau Q305: Indiquer le
numéro dans le tableau de points zéro sous lequel la
TNC doit mémoriser les coordonnées du centre du
tenon. Si vous introduisez Q305=0, la TNC initialise
automatiquement le nouveau point de référence au
centre du tenon
8 Nouveau pt de réf. axe principal Q331 (en absolu):
Coordonnée dans l'axe principal à laquelle la TNC doit
initialiser le centre du tenon calculé Configuration de
base = 0
8 Nouveau pt de réf. axe auxiliaire Q332 (en
absolu): Coordonnée dans l'axe auxiliaire à laquelle
la TNC doit initialiser le centre du tenon calculé.
Configuration de base = 0
Exemple: Séquences CN
5 TCH PROBE 413 PT REF. EXT. CERCLE
Q321=+50 ;CENTRE 1ER AXE
Q322=+50 ;CENTRE 2EME AXE
Q262=65 ;DIAMETRE NOMINAL
Q325=+0 ;ANGLE INITIAL
Q247=90 ;INCREMENT ANGULAIRE
Q261=-5 ;HAUTEUR DE MESURE
Q320=0 ;DISTANCE D’APPROCHE
Q260=+20 ;HAUTEUR DE SECURITE
Q301=0 ;DEPLAC. HAUT. SECURITE
Q305=15 ;NO DANS TABLEAU
Q331=+0 ;POINT DE REFERENCE
Q332=+0 ;POINT DE REFERENCE
X
Y
Q322
Q321
Q262
Q325
Q247
Plus le pas angulaire programmé est petit et plus le point
de référence calculé par la TNC est imprécis.Valeur d'intro-
duction min.: 5°.
