TNC 426, TNC 430 HEIDENHAIN 35
3.1 Enr
e
gistr
e
r aut
o
matiquement le désaxag
e
de la pièce
ROTATION DE BASE compensée avec axe rotatif
(cycle palpeur 403,
DIN/ISO: G403)

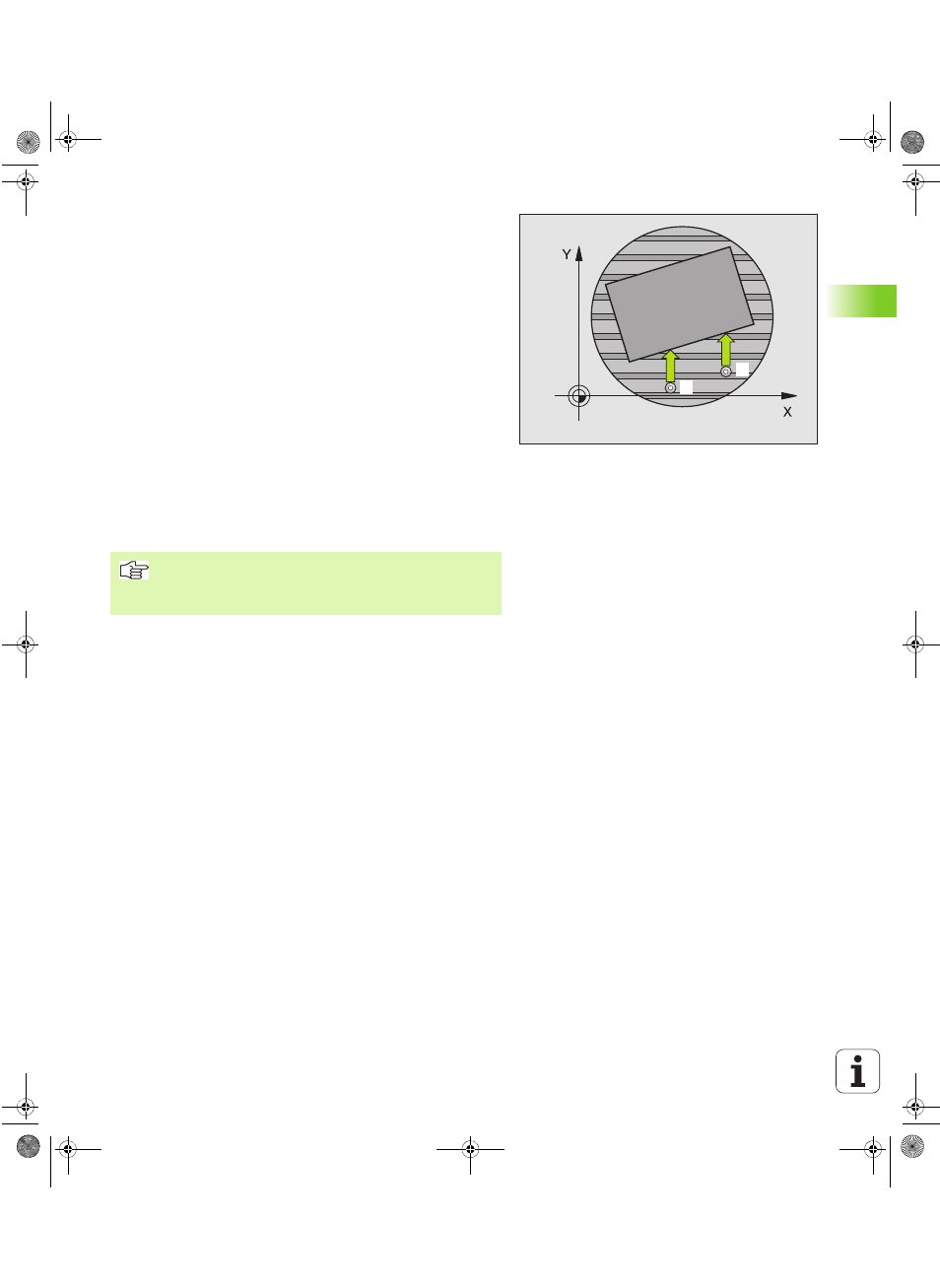

Par la mesure de deux points situés sur une droite, le cycle palpeur
403 détermine le désaxage d'une pièce. La TNC compense le désa-
xage calculé de la pièce par une rotation de l'axe A, B ou C. La pièce
peut être bridée n'importe où sur le plateau circulaire.
1 La TNC positionne le palpeur en avance rapide (valeur de PM6150
ou PM6361) et selon la logique de positionnement (cf. „Travail
avec les cycles palpeurs” à la page 7) au point de palpage pro-
grammé
1 . Ce faisant, la TNC décale le palpeur de la valeur de la
distance d'approche, dans le sens opposé au sens de déplacement
défini
2 Le palpeur se déplace ensuite à la hauteur de mesure programmée
et exécute la première opération de palpage suivant l'avance de
palpage (PM6120 ou PM6360)
3 Puis, le palpeur se déplace vers le point de palpage suivant 2 et
exécute la deuxième opération de palpage
4 La TNC rétracte le palpeur à la hauteur de sécurité et positionne
selon la valeur calculée l'axe rotatif défini dans le cycle
Remarques avant que vous ne programmiez
Avant de définir le cycle, vous devez avoir programmé un
appel d'outil pour définir l'axe du palpeur.
11
2
