TNC 426, TNC 430 HEIDENHAIN
93

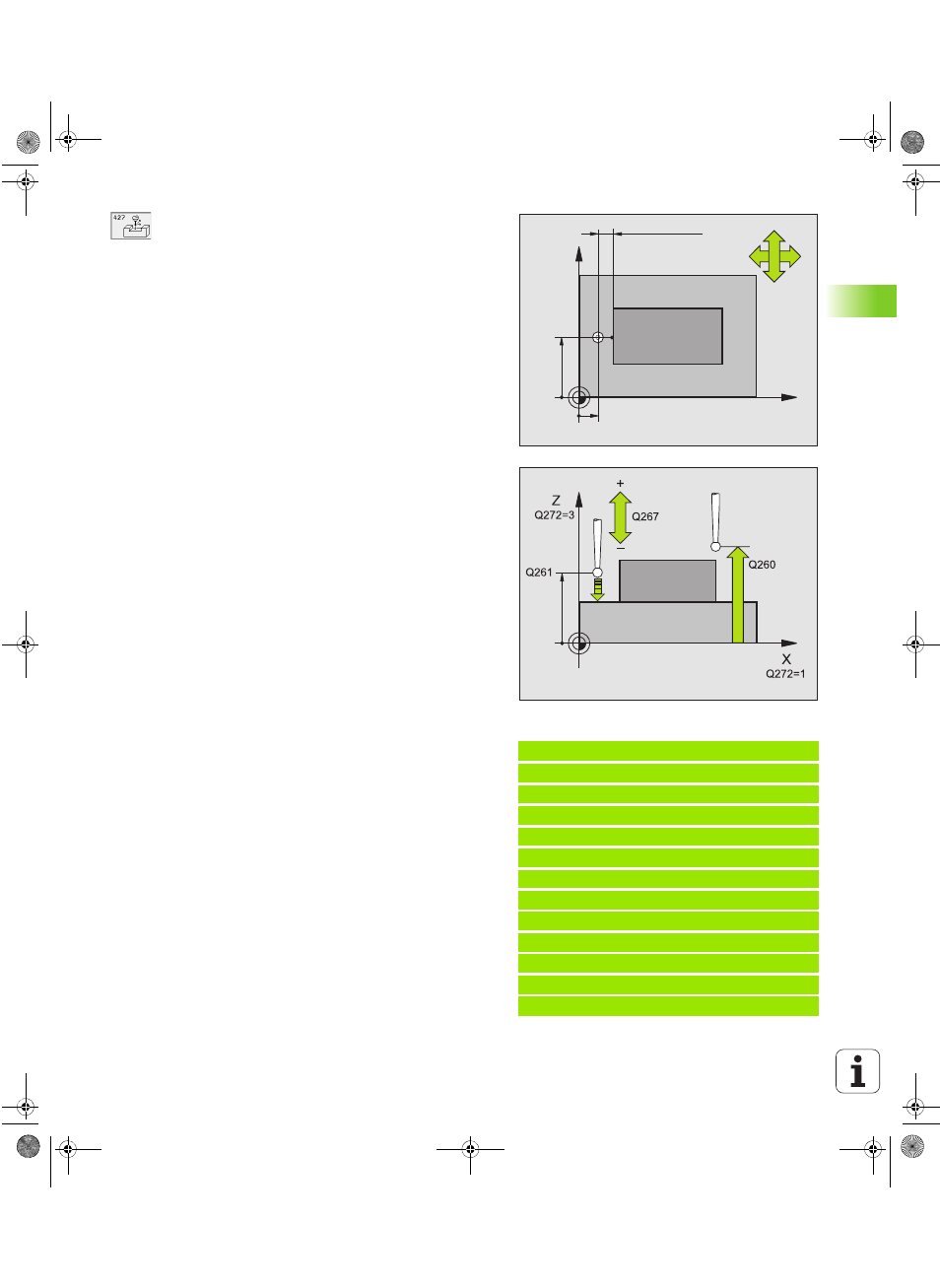

3.3 Etalonnag
e
aut
o
matique de pièces
8
1er point de mesure sur 1er axe
Q263 (en absolu):
Coordonnée du 1er point de palpage dans l'axe
principal du plan d'usinage
8
1er point de mesure sur 2ème axe
Q264 (en absolu):
Coordonnée du 1er point de palpage dans l'axe
auxiliaire du plan d'usinage
8
Hauteur mesure dans axe palpage
Q261 (en absolu):
Coordonnée du centre de la bille (=point de contact)
dans l'axe du palpeur sur lequel doit être effectuée la
mesure
8
Distance d’approche
Q320 (en incrémental): Distance
supplémentaire entre le point de mesure et la bille du
palpeur. Q320 agit en complément de PM6140
8
Axe de mesure (1..3: 1=axe principal)
Q272: Axe
sur lequel doit être effectuée la mesure:
1:axe principal = axe de mesure
2:axe auxiliaire = axe de mesure
3:axe du palpeur = axe de mesure
8
Sens déplacement 1
Q267: Sens de déplacement du
palpeur en direction de la pièce:
-1:sens de déplacement négatif
+1:sens de déplacement positif
8
Hauteur de sécurité
Q260 (en absolu): Coordonnée
dans l'axe du palpeur excluant toute collision entre le
palpeur et la pièce (matériels de bridage)
8
Procès-verbal de mesure
Q281: Définir si la TNC doit
ou non établir le procès-verbal de mesure:
0: ne pas établir de procès-verbal de mesure
1: établir un procès-verbal de mesure: La TNC
mémorise en configuration standard le fichier de
procès-verbal TCHPR427.TXT dans le répertoire où
se trouve également votre programme de mesure
8
Cote max.
Q288: Valeur de mesure max. autorisée
8
Cote min.
Q289: Valeur de mesure min. autorisée
8
Arrêt PGM si tolérance dépassée
Q309: Définir si la
TNC doit ou non interrompre l'exécution du pro-
gramme et délivrer un message d'erreur en cas de
dépassement des tolérances:
0: ne pas interrompre l'exécution du programme, ne
pas délivrer de message d'erreur
1: interrompre l'exécution du programme, délivrer un
message d'erreur
8
Numéro d'outil pour surveillance
Q330: Définir si la
TNC doit exécuter une surveillance de l'outil (cf. „Sur-
veillance d'outil” à la page 71):
0: surveillance inactive
>0: numéro d'outil dans le tableau d'outils TOOL.T
Exemple: Séquences CN
5 TCH PROBE 427 MESURE COORDONNEE
Q263=+35 ;1ER POINT 1ER AXE
Q264=+45 ;1ER POINT 2EME AXE
Q261=+5 ;HAUTEUR DE MESURE
Q320=0 ;DISTANCE D’APPROCHE
Q272=3 ;AXE DE MESURE
Q267=-1 ;SENS DEPLACEMENT
Q260=+20 ;HAUTEUR DE SECURITE
Q281=1 ;PROCES-VERBAL MESURE
Q288=5,1 ;COTE MAX.
Q289=4,95 ;COTE MIN.
Q309=0 ;ARRET PGM SI ERREUR
Q330=0 ;NUMERO D’OUTIL
X
Y
Q264
Q263
+
–
–
+
Q267
Q272=2
Q272=1
MP6140 + Q320
