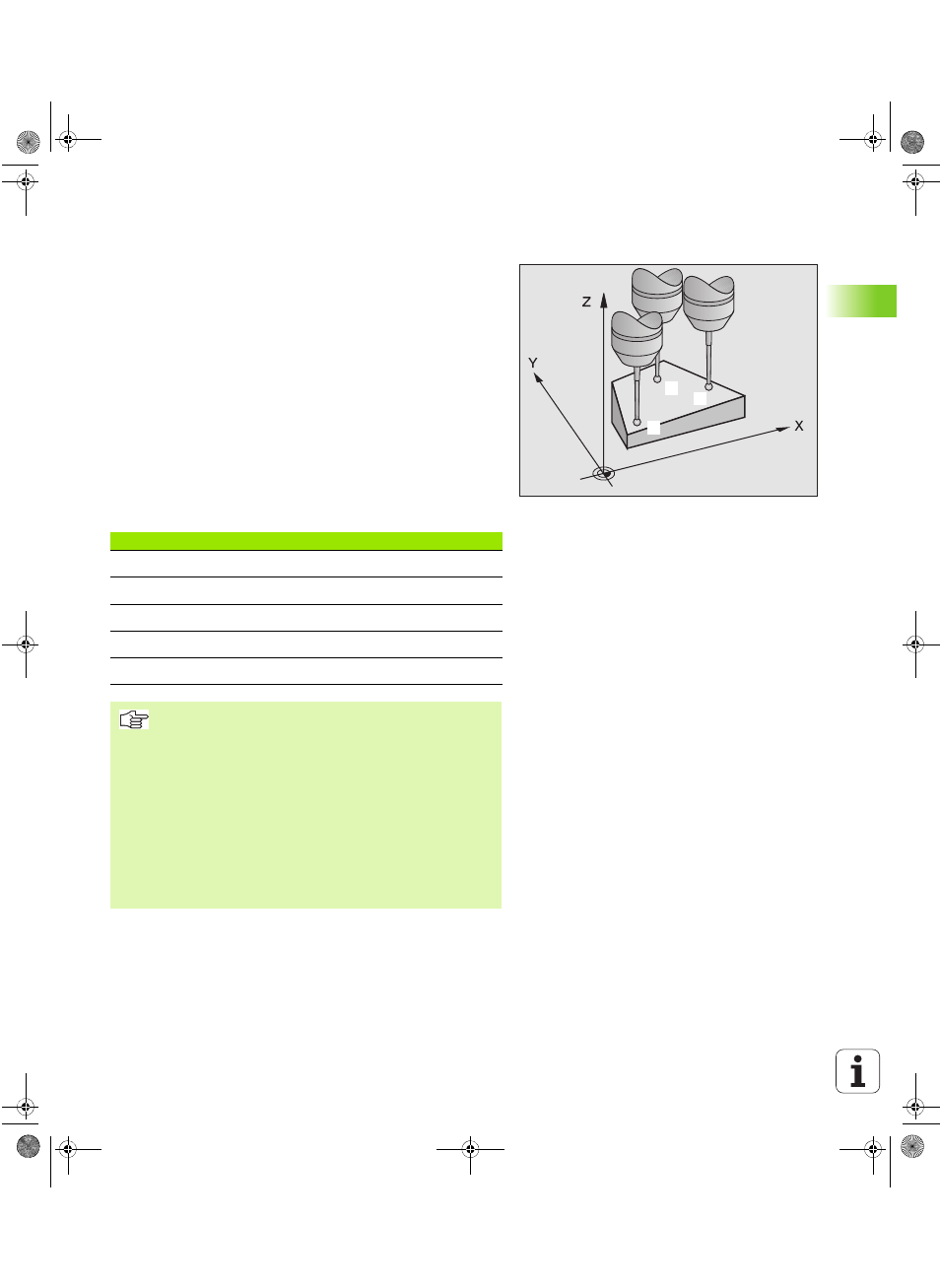

MESURE PLAN (cycle palpeur 431,
DIN/ISO: G431)
Le cycle palpeur 431 détermine l'angle d'un plan grâce à la mesure de
trois points et mémorise les valeurs dans les paramètres-système.
1 La TNC positionne le palpeur en avance rapide (valeur de PM6150
ou PM6361) et selon la logique de positionnement (cf. „Travail
avec les cycles palpeurs” à la page 7) au point de palpage pro-
grammé
1 où celui-ci mesure le premier point du plan. Ce faisant,
la TNC décale le palpeur de la valeur de la distance d'approche,
dans le sens opposé au sens de palpage
2 Le palpeur est ensuite rétracté à la hauteur de sécurité, puis
positionné dans le plan d'usinage, sur le point de palpage
2 où il
mesure la valeur effective du deuxième point du plan
3 Le palpeur est ensuite rétracté à la hauteur de sécurité, puis
positionné dans le plan d'usinage, sur le point de palpage
3 où il
mesure la valeur effective du troisième point du plan
4 La TNC rétracte ensuite le palpeur à la hauteur de sécurité et
mémorise les valeurs angulaires calculées dans les paramètres Q
suivants:
2
3
1
Numéro paramètre Signification
Q158 Angle de l’axe A
Q159 Angle de l’axe B
Q170 Rotation autour de l’axe A
Q171 Rotation autour de l’axe B
Q172 Rotation autour de l’axe C
Remarques avant que vous ne programmiez
Avant de définir le cycle, vous devez avoir programmé un
appel d'outil pour définir l'axe du palpeur.
Pour que la TNC puisse calculer les valeurs angulaires, les
trois points de mesure ne doivent pas être situés sur une
droite.
A partir du logiciel n° 280 476-12, vous définissez dans les
paramètres Q170 - Q172 les angles des axes rotatifs qui
doivent être utilisés avec la fonction d'inclinaison du plan
d'usinage avec angle dans l'expace. Les deux premiers
points de mesure servent à définir la direction de l'axe
principal pour l'inclinaison du plan d'usinage.
