2.5 Initialiser le point de référ
e
nce a
v
ec palpeurs 3D

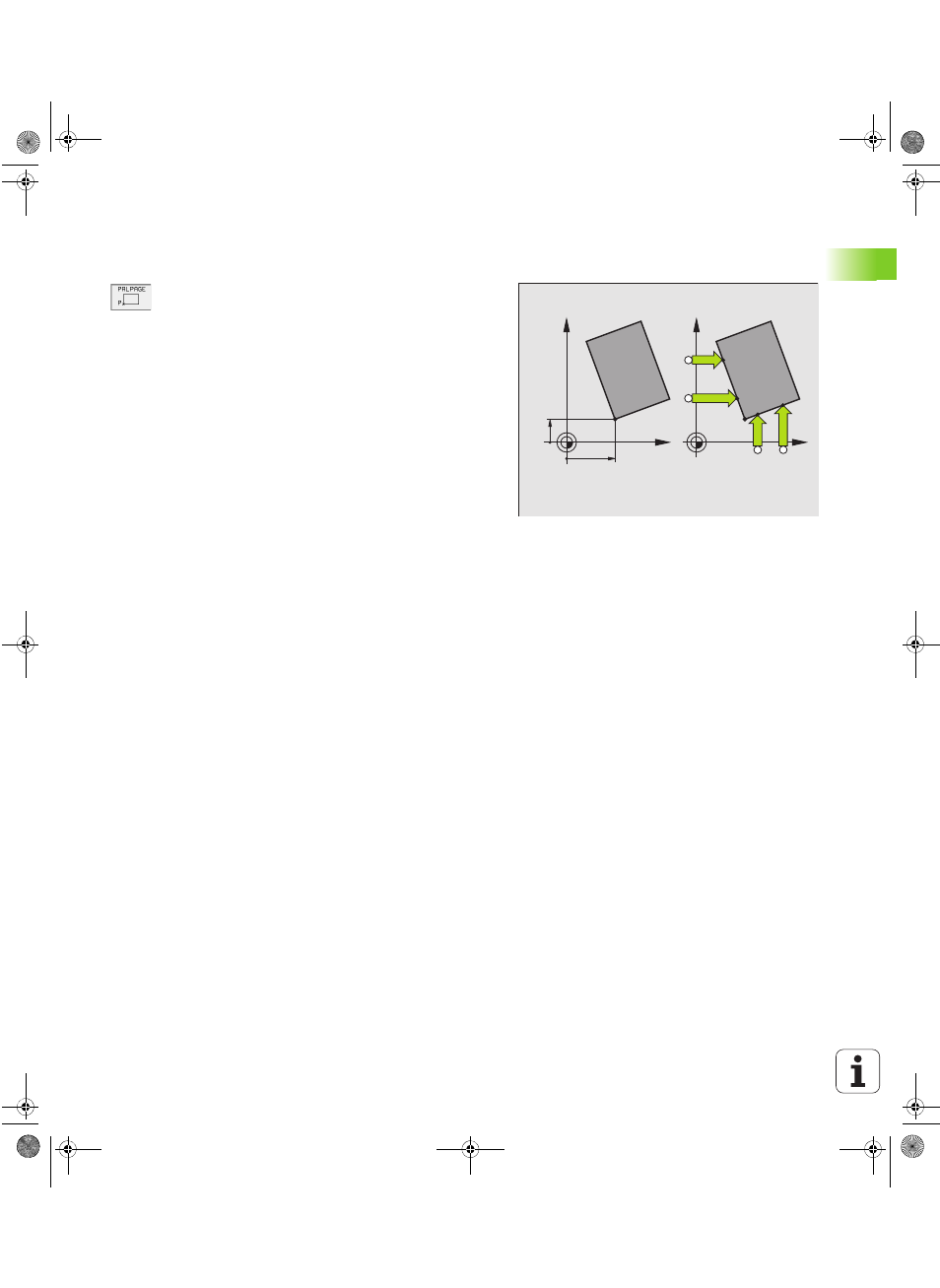

Coin pris comme point de référence – Prendre en
compte les points palpés pour la rotation de
base (cf. figure de droite)
8
Sélectionner la fonction de palpage: appuyer sur la
softkey PALPAGE P
8
Points de palpage issus de la rotation de base ?:
appuyer sur la touche ENT pour valider les coordon-
nées des points de palpage
8
Positionner le palpeur à proximité du premier point de
palpage, sur l’arête de la pièce qui n’a pas été palpée
pour la rotation de base
8
Sélectionner le sens de palpage: par softkey
8
Palpage: appuyer sur la touche START externe
8
Positionner le palpeur à proximité du deuxième point
de palpage, sur la même arête
8
Palpage: appuyer sur la touche START externe
8
Point de référence: introduire dans la fenêtre du menu
les deux coordonnées du point de référence, valider
avec la touche ENT
8
Quitter la fonction de palpage: appuyer sur la touche
END
Coin pris comme point de référence – Ne pas
prendre en compte les points palpés pour la
rotation de base
8
Sélectionner la fonction de palpage: appuyer sur la softkey
PALPAGE P
8
Points de palpage issus rotation de base ?: répondre par la négative
avec la touche NO ENT (question affichée seulement si vous avez
déjà effectué une rotation de base)
8
Palper deux fois chacune des deux arêtes de la pièce
8
Introduire les coordonnées du point de référence, valider avec la
touche ENT
8
Quitter la fonction de palpage: appuyer sur la touche END
