TNC 426, TNC 430 HEIDENHAIN 131
5.3 Modes de digitalisation

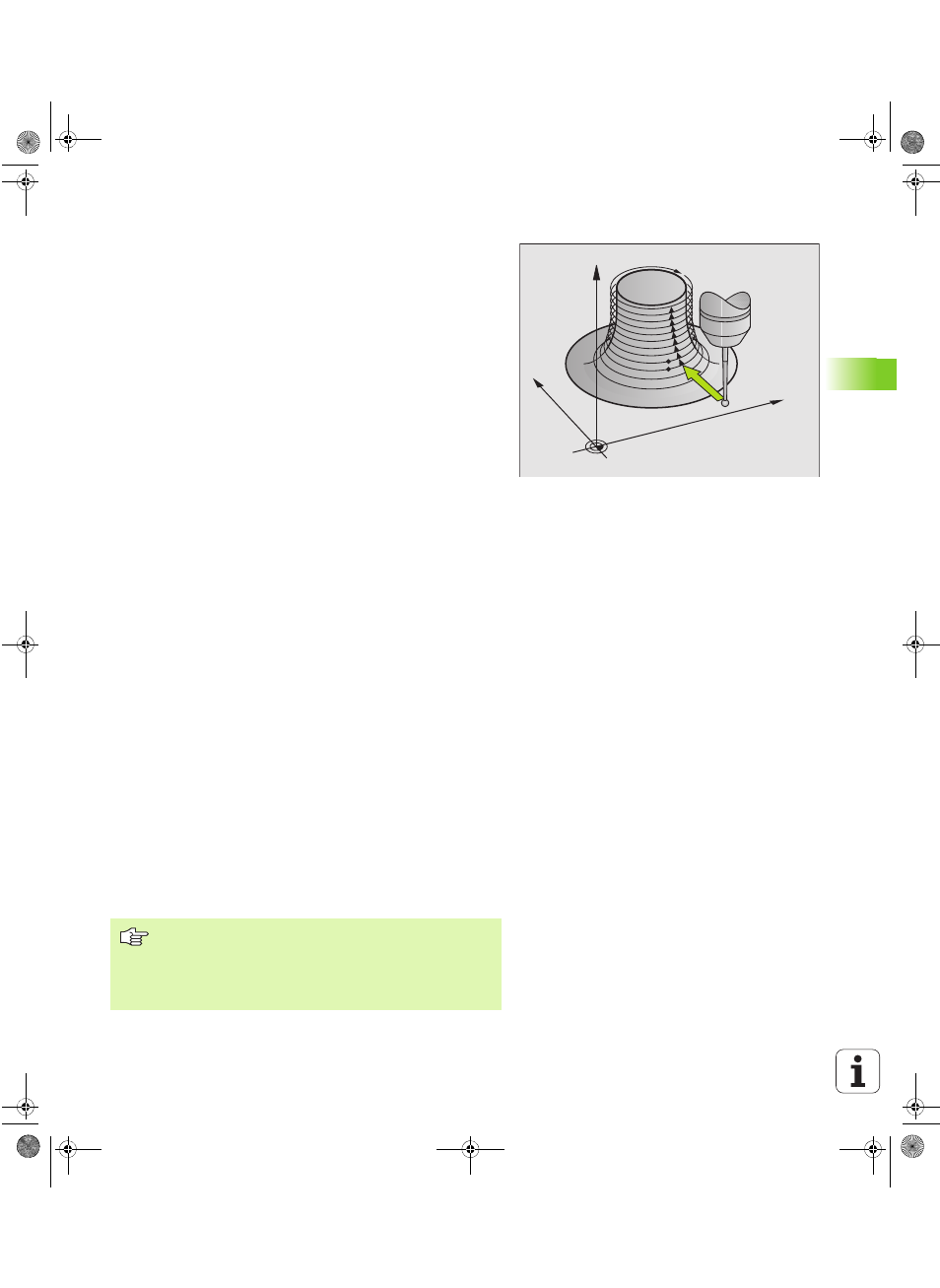

Digitalisation de courbes de niveaux
„ Palpeur à commutation: cycle de digitalisation 7 COURBES DE
NIVEAUX
„ Palpeur mesurant: cycle de digitalisation 17 COURBES DE NIVEAUX
Le cycle de digitalisation COURBES DE NIVEAUX vous permet de
digitaliser par paliers une forme 3D. La digitalisation de courbes de
niveaux convient particulièrement bien aux formes à forte pente
(culots d'injection sur outils d'injection, par exemple) ou bien encore
lorsqu'il s'agit de ne digitaliser qu'une seule courbe de niveaux
(contour d'une came, par exemple).
Lors de la digitalisation et une fois le premier point enregistré, le
palpeur se déplace à hauteur constante autour de la forme. Lorsque le
premier point de palpage est à nouveau atteint, une passe est réalisée
dans le sens positif ou négatif de l’axe de broche, en fonction de
la distance entre les lignes programmée. Le palpeur se déplace à
nouveau autour de la pièce, à cette hauteur et jusqu'au premier point
enregistré. Le processus est répété jusqu’à ce que la zone soit
entièrement digitalisée.
A l’issue de la digitalisation, le palpeur retourne à la hauteur de sécurité
et au point initial programmé.
Lors de la digitalisation avec palpeur mesurant, la TNC enregistre les
positions où interviennent de fortes modifications de sens – jusqu'à
1000 positions par ligne. Sur la courbe de niveaux suivante, la TNC
réduit automatiquement l’avance de digitalisation lorsque le palpeur
arrive à proximité de la zone critique. Ceci vous permet d’obtenir de
meilleurs résultats de palpage.
Restrictions concernant la zone de palpage
„ Dans l’axe du palpeur: la ZONE définie doit se situer en-dessous
du point culminant de la forme 3D, au minimum à une distance
correspondant à la valeur du rayon de la bille de palpage
„ Dans le plan d’usinage: la zone définie doit être supérieure à la
forme 3D, au moins de la valeur du rayon de la bille de palpage
Point initial
„ Coordonnée du point MIN dans l’axe de broche définie dans le cycle
5 ZONE lorsque la Dist. entre lignes introduite est positive
„ Coordonnée du point MAX dans l’axe de broche définie dans le cycle
5 ZONE lorsque la Dist. entre lignes introduite est négative
„ Coordonnées du plan d’usinage définies dans le cycle COURBES DE
NIVEAUX
„ Le point initial est abordé automatiquement par la TNC: tout d’abord
dans l’axe de broche à la hauteur de sécurité, puis dans le plan
d’usinage
X
Z
Y
Dans le programme d’usinage, vous devez définir le cycle
de digitalisation ZONE avant le cycle COURBES DE
NIVEAUX.
Le cycle de digitalisation 17 ne peut pas être combiné avec
le cycle 15 ZONE.
