64
3 Cycles palpeurs destinés au contrôle automatique de la pièce
3.2 Initialisation aut
o
matique des points de référ
ence

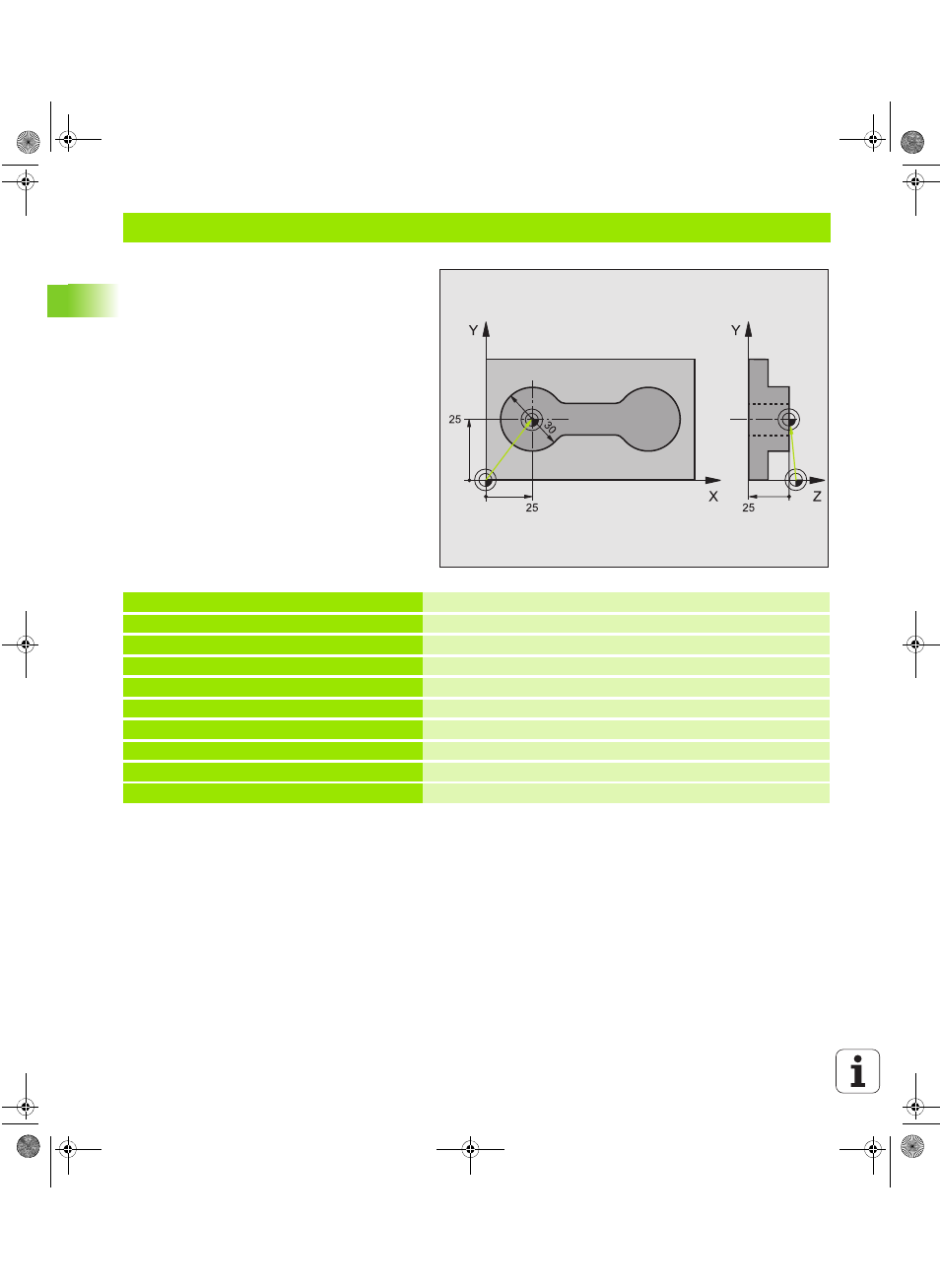

Exemple: Initialiser point de référence arête sup. pièce et centre arc de cercle
0 BEGIN PGM CYC413 MM
1 TOOL CALL 0 Z
Appeler l'outil 0 pour définition de l'axe du palpeur
2 TCH PROBE 417 PT REF DANS AXE TS
Définition cycle pour initialiser point de réf. dans axe palpeur
Q263=+25 ;1ER POINT 1ER AXE
Point de palpage: Coordonnée X
Q264=+25 ;1ER POINT 2EME AXE
Point de palpage: Coordonnée Y
Q294=+25 ;1ER POINT 3EME AXE
Point de palpage: Coordonnée Z
Q320=2 ;DISTANCE D’APPROCHE
Distance d'approche en complément de PM6140
Q260=+20 ;HAUTEUR DE SECURITE
Hauteur où l'axe palpeur peut se déplacer sans risque de collision
Q305=0 ;NO DANS TABLEAU
Initialiser l'affichage
Q333=+0 ;POINT DE REFERENCE
Initialiser l'axe palpeur à 0
