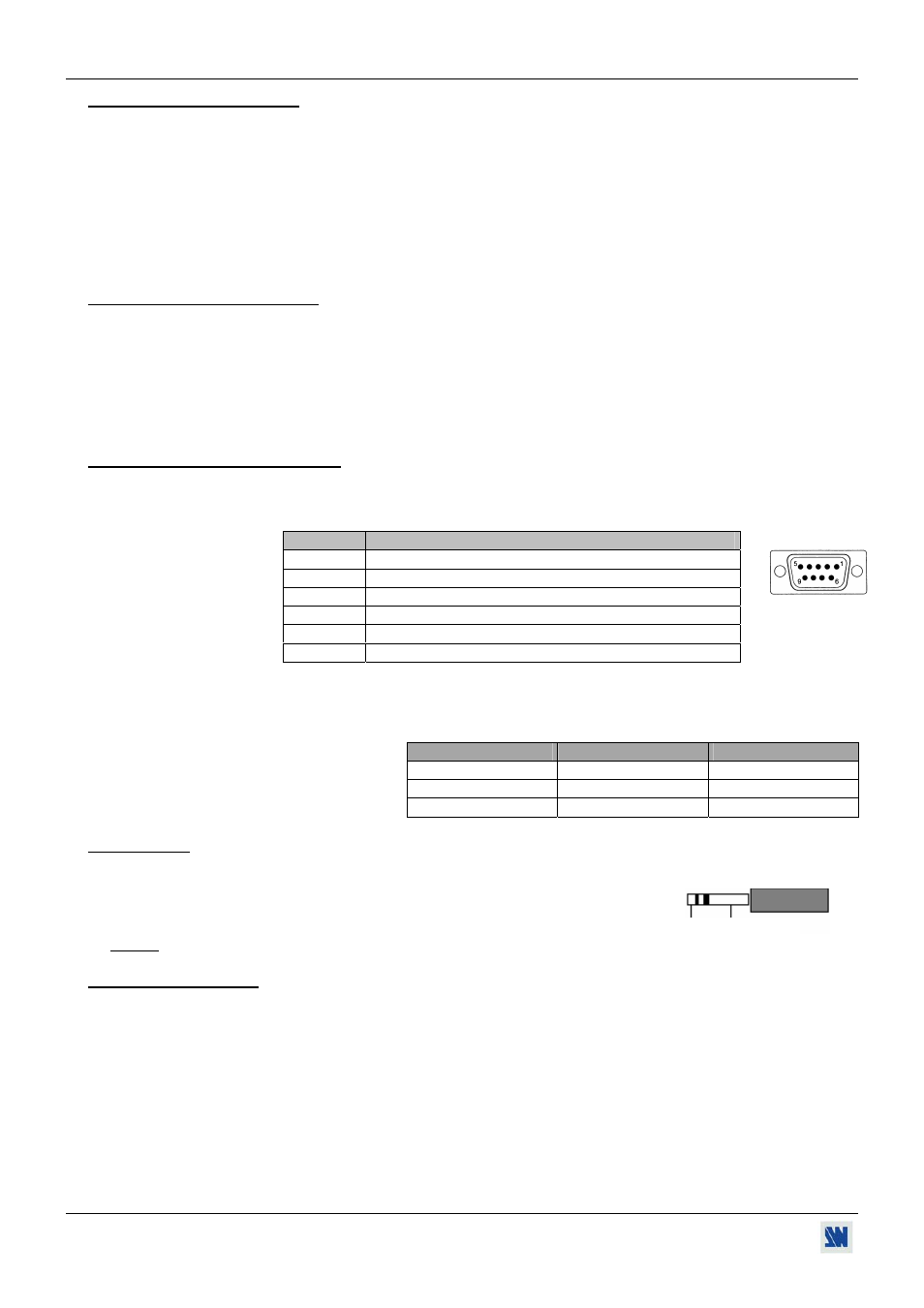

Chapitre 8 : SPÉCIFICATIONS TECHNIQUE (suite) OCTO VUE / QUATTRO VUE
PAGE 88
8-4. SORTIE AUDIO "MAIN"
Connecteurs: MCO.
Type: Stéréo symétrique et asymétrique.
Niveaux: Vo = + 18 dBu max (asymétrique).
Zo = 300 Ω (asymétrique).
Vo = + 24 dBu max (symétrique).
Zo = 600 Ω (symétrique).
Gain: 0 dB nominal (réglable avec le Master volume).
8-5. SORTIE AUDIO "PRELIST"
Connecteurs:
Jack 3.5 mm.
Type: Asymétrique.
Niveaux: Vo = + 18 dBu max.
Zo = 300 Ω.
Gain: 0 dB nominal (réglable avec le Master volume).
8-6. PORTS DE COMMUNICATION
• RS-232 (sur connecteur DB9 femelle)
Débit: 9600 Bauds, 8 bits de donnée, 1 bit stop, pas de bit d'arrêt, pas de contrôle de flux.
Brochage:
• LAN (sur connecteur RJ45 en option)
Protocole:
TCP (Transmission Control Protocol) / UDP (User Datagram Protocol).
Débit: 10 / 100 Mbps.
Fonctions des LED (sur connecteur RJ45): LED de gauche LED de droite Signification
Éteinte Éteinte Pas de liaison
Éteinte Allumée Liaison 100 BASE-T.
Allumée Éteinte Liaison 10 BASE-T.
8-7. TRIGGER
Connecteur:
Jack 3.5 mm femelle.
Niveaux:
ON = + 12 Vdc trigger. OFF = 0 Vdc.
Courant de sortie:
0.1 A max à + 12 Vdc.
NOTE: La sortie est activée avec l'interrupteur principal (ON/OFF).
8-8. ENVIRONNEMENT
Alimentation: Interne CE / UL / CSA / IEC 950 (50 W), universelle, automatique.
Entrée: 100 VAC à 250 VAC; 50-60 Hz; I = 1 A Max.
Température de stockage: - 25 °C à + 85 °C (- 13 °F à + 185 °F).
Température de fonctionnement: 0 °C à + 50 °C (32 °F à 122 °F).
Hygrométrie:
10% to 80% (sans condensation).
Dimensions: P 265 x L 482 x H 44 mm / P 10,4" x L 19" x H 1,74".
Compatible avec les baies au standard 19" (hauteur = 1 unité).
Poids: 3,5 kg / 7,7 lbs.
Broches n° Fonctions
2 Tx1 (transmission de données vers l'appareil de contrôle).
3 Rx1 (réception de donnés de l'appareil de contrôle).
4 Rx2 (réception de données de l'afficheur).
5 MASSE
8
Réservé au fabricant.
9 Tx2 (transmission de données vers l'afficheur).
Connecteur
DB9
+ 12 Vdc Masse
Brochage du jack 3.5
