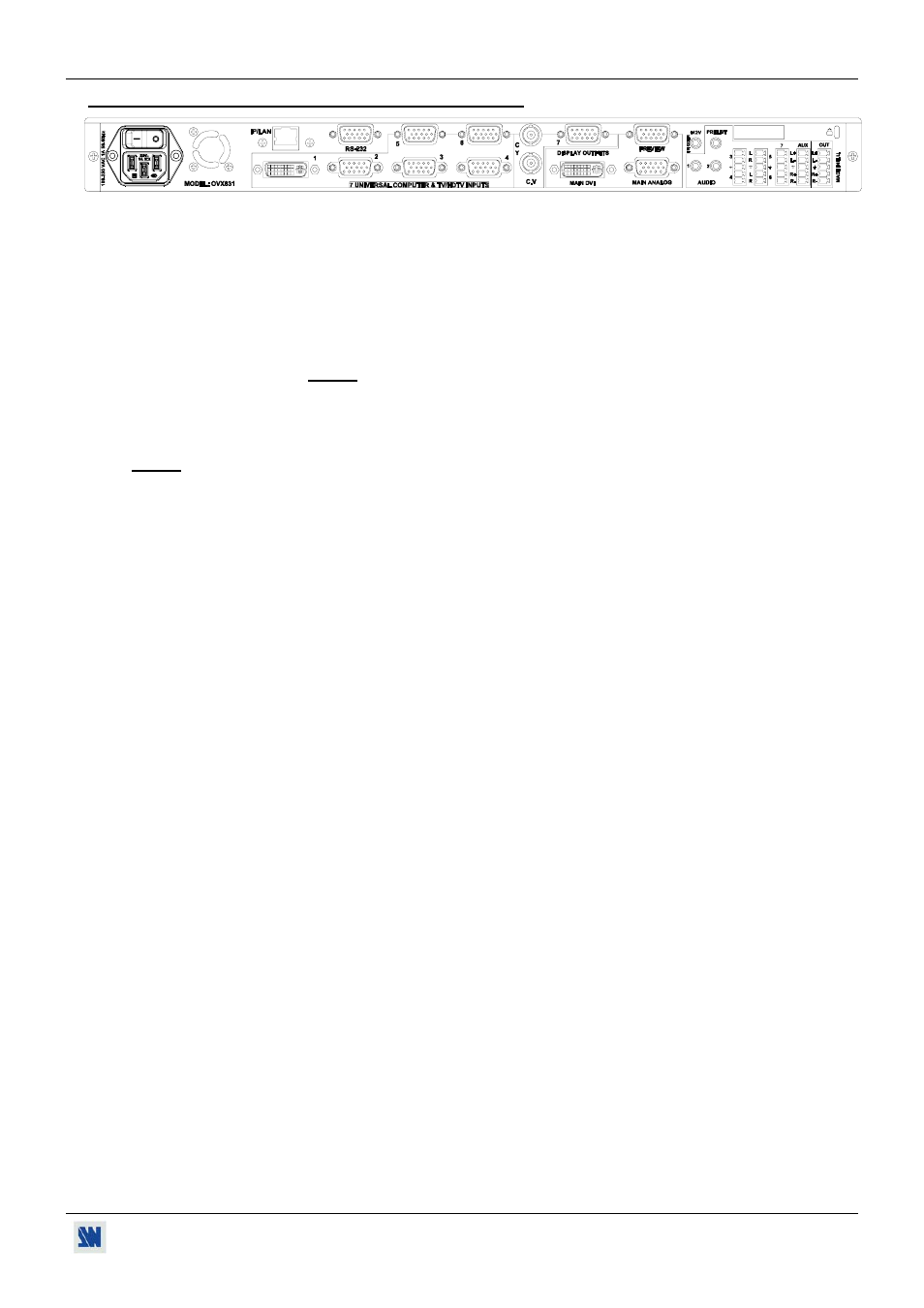

1-8. DESCRIPTION DE LA FACE ARRIÈRE DE L'OCTO VUE
100-250 VAC 1 A 50-60Hz: Embase
d'alimentation.
O / I:
Interrupteur d'alimentation (O = OFF, I = ON).
IP/LAN:
Port de communication LAN sur connecteur RJ45 (optionnel).
RS-232:
Port de communication RS-232 sur connecteur DB9 femelle.
7 UNIVERSAL COMPUTER & TV/HDTV INPUTS:
1:
Entrée universelle (informatique et vidéo) sur connecteur DVI-I femelle.
NOTE: Cette entrée accepte les sources informatiques analogique et numérique.
2 à 6:
Entrées universelles (informatique et vidéo) sur connecteurs HD15 femelle.
7:
Entrée universelle (informatique et vidéo) sur connecteurs HD15 et 2xBNC femelle.
NOTE: Toutes les entrées universelles acceptent les sources vidéo suivantes: Vidéo composite, S-Video, YUV-SD,
RGBHV, RGBS, RGsB et YUV-HD (HDTV)
DISPLAY OUTPUTS:
PREVIEW:
Sortie de prévisualisation sur connecteur HD15 femelle.
MAIN DVI:
Sortie principale (analogique et numérique) sur connecteur DVI-I femelle.
MAIN ANALOG:
Sortie principale analogique sur connecteur HD15 femelle.
AUDIO:
1 et 2:
Entrée audio stéréo asymétrique n°1 et 2 sur connecteurs jack 3.5 femelle.
3 à 6:
Entrée audio stéréo asymétrique n°3 à 6 sur connecteurs MCO mâle.
7:
Entrée audio stéréo symétrique n°7 sur connecteur MCO mâle.
AUX:
Entrée audio stéréo symétrique Auxiliaire sur connecteur MCO mâle.
OUT:
Sortie audio stéréo principale (symétrique et asymétrique) sur connecteur MCO mâle.
PRELIST:
Sortie audio de pré écoute (asymétrique) sur connecteur MCO mâle.
Trigger +12 V:
Commande externe (+ 12 Vdc trigger) sur connecteur 3.5 mm jack femelle. Permet de
contrôler un appareil externe tel que la monté/descente d'un écran, la lumière...
