Chapitre 2 : MISE EN SERVICE (suite)
OCTO VUE / QUATTRO VUE
PAGE 60
2-5. DESCRIPTION DES SORTIES (suite)

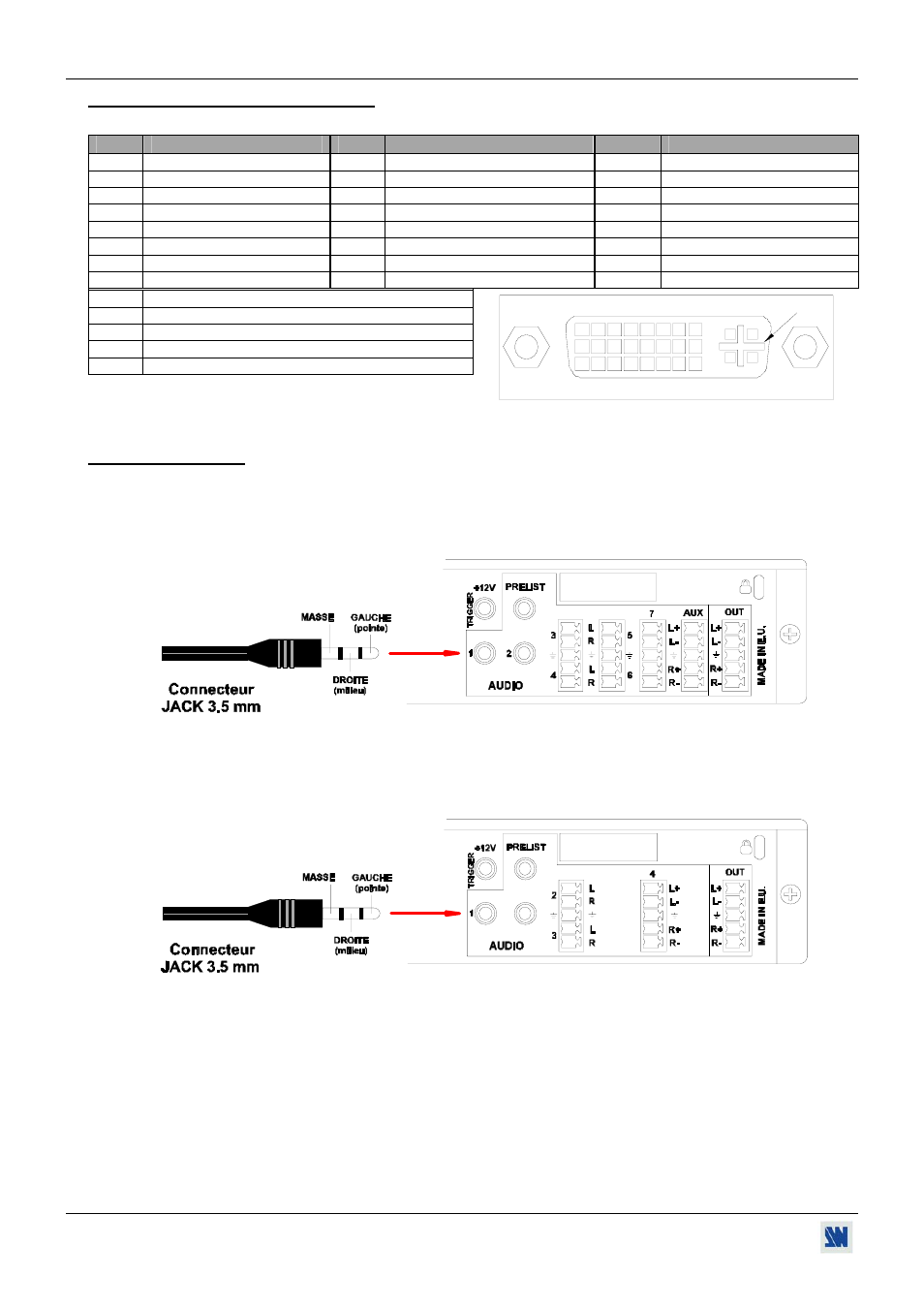

BROCHAGE DU CONNECTEUR DVI-I (QVP421 & QVX421):
Broche Fonction
Broche Fonction
Broche Fonction
1
TMDS Donnée 2-
9
TMDS Donnée 1-
17
TMDS Donnée 0-
2
TMDS Donnée 2+
10
TMDS Donnée 1+
18
TMDS Donnée 0+
3
TMDS Donnée 2 Tresse
11
TMDS Donnée 1 Tresse
19
TMDS Donnée 0 Tresse
4
Non utilisée.
12
Non utilisée.
20
Non utilisée.
5
Non utilisée.
13
Non utilisée.
21
Non utilisée.
6
DDC Horloge
14
+ 5V (alimentation)
22
TMDS Horloge Tresse
7
DDC Donnée
15
Masse du (+5V)
23
TMDS Horloge+
8
Synchro. analogique verticale
16
Détection Hot plug.
24
TMDS Horloge-
C1
Non utilisée
C2
Non utilisée
C3
Non utilisée
C4
Non utilisé
C5
Non utilisé
DDC = Display Data Channel.
TMDS = Transition Minimized Differential Signal.
2-6. ENTRÉES AUDIO
Chaque entrée possède une ligne audio sur un connecteur jack 3.5 mm femelle ou sur un connecteur MCO mâle.
• Connecteur jack femelle 3.5 mm (OVX831, OVF831 et OVP831)
Les entrées n°1, 2, et 8 sont équipées de ce connecteur. Ce connecteur permet de raccorder uniquement des sources
audio asymétrique. Raccorder vos sources asymétrique comme ci dessous:
• Connecteur jack femelle 3.5 mm (QVP421 et QVX421)
L'entrée n°1 est équipée de ce connecteur. Ce connecteur permet de raccorder uniquement des sources audio
asymétrique. Raccorder vos sources asymétrique comme ci dessous:
8
1
9
16
24
17
C1 C2
C3 C4
C5
