OCTO VUE / QUATTRO VUE
PAGE 68
Chapitre 5 : DESCRIPTION DES MENUS DE L'ÉCRAN DE LA FACE AVANT
5-1. INTRODUCTION
L'écran de contrôle de la face avant est composé de 2 modes : le mode ÉTAT et le mode RÉGLAGE.
• Le MODE ÉTAT indique l'état des entrées sélectionnées et l'état de la sortie de l'appareil.
• Le MODE RÉGLAGE permet de sélectionner et de régler les paramètres de l'appareil.
5-2. TOUCHES DE CONTRÔLE
L'écran est contrôlé par 2 touches et 1 bouton:
: • Dans le MODE RÉGLAGE, permet de se déplacer dans les menus.
EXIT MENU :
• Dans le MODE ÉTAT, permet d’accéder au MODE RÉGLAGE.
• Dans le MODE RÉGLAGE permet de :
- revenir au menu précédent sans valider la sélection.
- revenir au MODE ÉTAT (plusieurs appuis).
ENTER :
• Dans le MODE ÉTAT, permet d’accéder au mode RÉGLAGE.
• Dans le MODE RÉGLAGE, permet de valider la sélection affichée sur l’écran LCD.

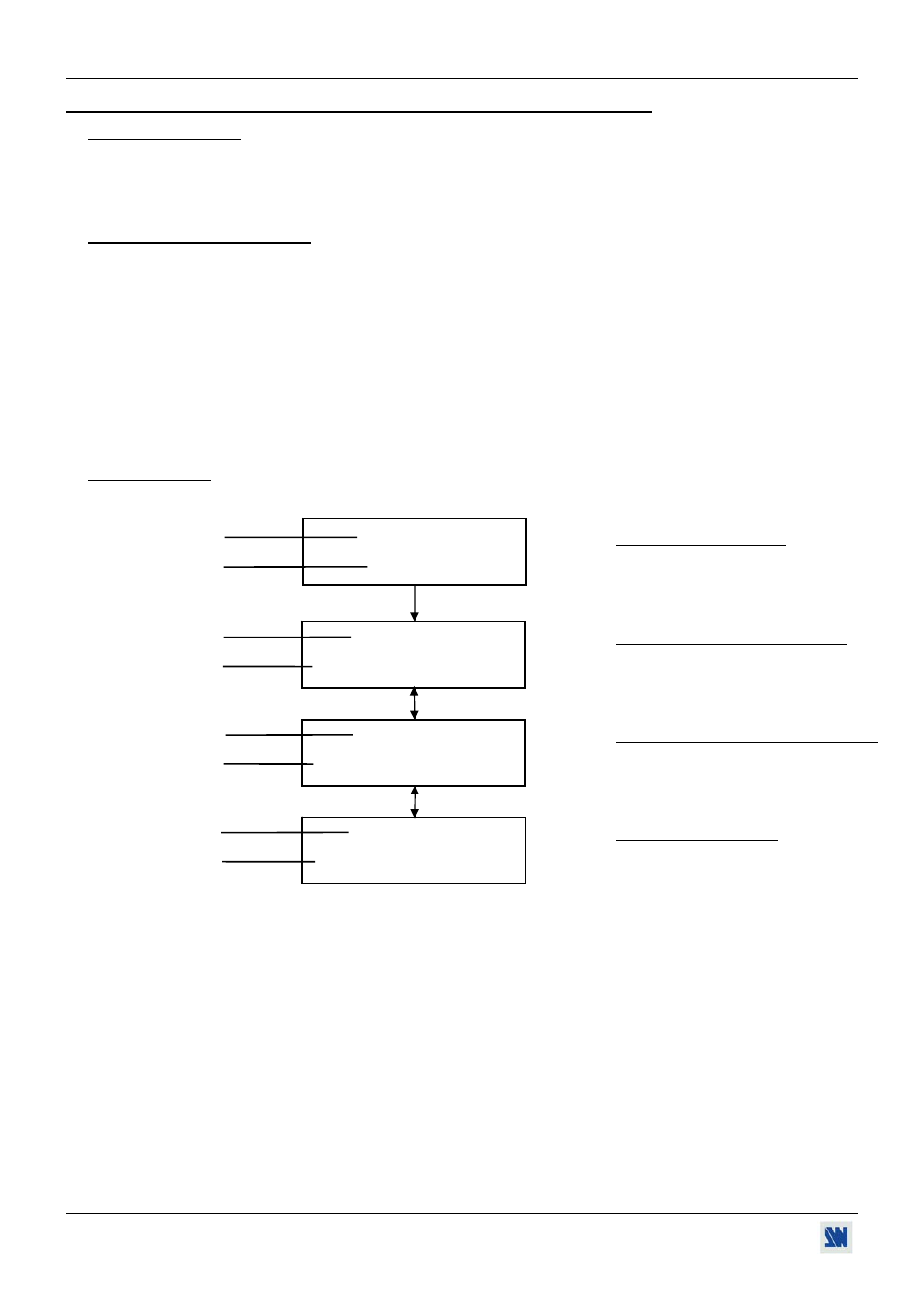

5-3. MODE ÉTAT
Lorsque vous allumez votre appareil, l'écran LCD affiche les informations ci-dessous:
OVX831 ÉTAT DE L'APPAREIL
Version _._
MAIN : 1
ÉTAT DE L'ENTRÉE EN MAIN
XGA 60.1K / 60Hz
PREVIEW : 2
ÉTAT DE L'ENTRÉE EN PREVIEW
YUV 15.7K / 50Hz
Output: 1024x768
ÉTAT DE LA SORTIE
Seamless #1 75Hz
Modèle de l'appareil
Version de l'appareil.
Sortie MAIN: numéro de l'entrée sélectionnée.
Format, fréquence ligne et trame de l'entrée sélectionnée.
Sortie PREVIEW: numéro de l'entrée présélectionnée.
Format, fréquence ligne et trame de l'entrée présélectionnée.
Format de sortie.
Mode de commutation et fréquence trame de sortie.
