1-7. DESCRIPTION DE LA FACE AVANT DU QUATTRO VUE

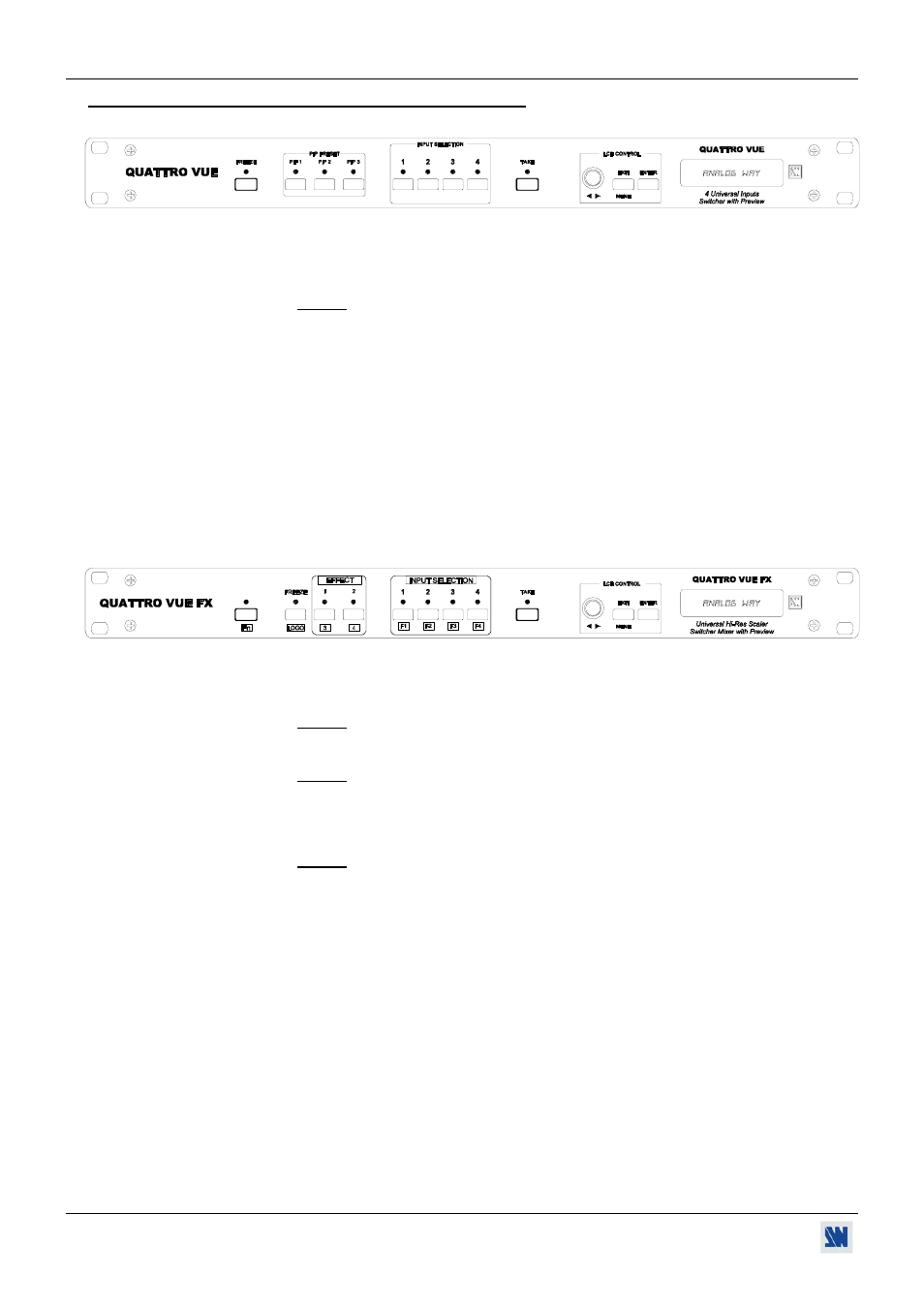

• QUATTRO VUE (QVP421)
ANALOG WAY
FREEZE: Gèle l'image de la sortie MAIN (la LED clignotante indique que le FREEZE est actif).
PIP PRESET: Sélection des 3 touches d'effet (PIP PRESET).
INPUT SELECTION:
• Sélection des 4 entrées: 1 à 4.
NOTE: -La source présélectionnée (LED = clignotement lent) est affichée sur la sortie
PREVIEW.
-La source affichée sur la sortie MAIN est indiqué par une LED allumée fixe.
• Un appui long (1 seconde) sur l'entrée sélectionnée permet d'activer la fonction
BLACK. Un écran noir est affiché sur la sortie correspondante. Un appui court la même
touche permet de désactiver cette fonction.
TAKE:
Permet d'afficher la source présélectionnée sur la sortie main avec l'effect sélectionné.
CONTROL
Permet de se déplacer dans les menus.
EXIT - MENU: Permet de commuter entre le mode état et le mode réglage.
ENTER: Permet de valider un réglage.
• QUATTRO VUE (QVX421)
ANALOG WAY
Fn: Touche de sélection des fonctions de deuxième niveau.
FREEZE : Gèle l'image de la sortie MAIN (la LED clignotante indique que le FREEZE est actif).
LOGO :
Permet d'afficher les logos sur la sortie MAIN.
NOTE: La fonction affichage des logos est accessible uniquement lorsque la touche Fn
est activée.
EFFECT:
Sélection des 4 touches d'effet (EFEFCT PRESET).
NOTE: Les touches n°3 et 4 sont accessibles uniquement lorsque la touche Fn est
activée.
INPUT SELECTION:
• Sélection des 4 entrées: 1 à 4.
• Sélection des frames: F1 à F4.
NOTE: -La sélection des Frame est accessible uniquement lorsque la touche Fn est
activée (LED = clignotement rapidement).
-La source présélectionnée (LED = clignotement lent) est affichée sur la sortie
PREVIEW.
-La frame présélectionnée (LED = clignotement rapide) est affichée sur la sortie
PREVIEW.
-La source/frame affichée sur la sortie MAIN est indiqué par une LED allumée
fixe.
• Un appui long (1 seconde) sur l'entrée sélectionnée permet d'activer la fonction
BLACK. Un écran noir est affiché sur la sortie correspondante. Un appui court la même
touche permet de désactiver cette fonction.
TAKE: Permet d'afficher la source présélectionnée sur la sortie main avec l'effect sélectionné.
CONTROL
Permet de se déplacer dans les menus.
EXIT - MENU: Permet de commuter entre le mode état et le mode réglage.
ENTER: Permet de valider un réglage.
