OCTO VUE / QUATTRO VUE
PAGE 57
Chapitre 2 : MISE EN SERVICE
2-1. RACCORDEMENTS DE L'OCTO VUE
NOTE: Eteignez tous les appareils avant d'effectuer les raccordements.
Raccordez le cordon secteur à l'embase secteur de l'appareil et à une prise de courant secteur.
Raccordez vos sources informatique et vidéo aux 8 entrées universelle du l'appareil.
• Si vous avez besoin de raccordez une source informatique numérique, utilisez l'entrée n°1 (connecteur DVI-I IN).
• Raccordez vos autres sources sur les entrées libres. Voir les sections suivantes pour avoir une description détaillée.
IMPORTANT: Raccordez uniquement une source par entrée.
Raccordez votre afficheur principal (projecteur, écran plasma...) au connecteur de sortie MAIN (HD15 ou DVI).
Si nécessaire, raccordez votre afficheur de prévisualisation (projecteur, écran plasma...) au connecteur de sortie
PREVIEW (HD15).
Allumez l'appareil (interrupteur en face arrière). Allumez vos sources et ensuite vos afficheurs.

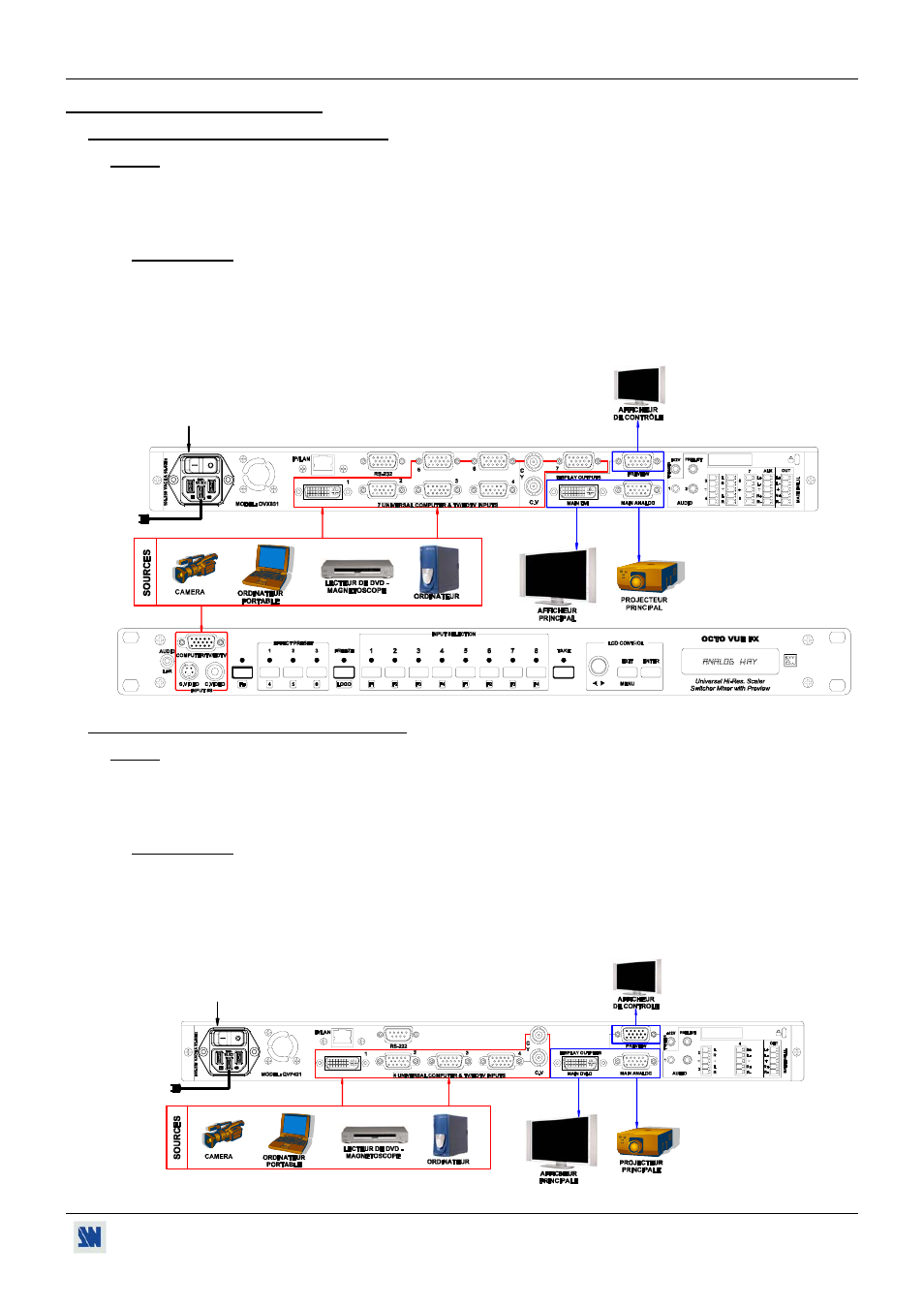

• Schéma de raccordement:
2
2
ANALOG WAY
5
1
4
2 3 3
2-2. RACCORDEMENTS DU QUATTRO VUE
NOTE: Eteignez tous les appareils avant d'effectuer les raccordements.
Raccordez le cordon secteur à l'embase secteur de l'appareil et à une prise de courant secteur.
Raccordez vos sources informatique et vidéo aux 4 entrées universelle du l'appareil.
• Si vous avez besoin de raccordez une source informatique numérique, utilisez l'entrée n°1 (connecteur DVI-I IN).
• Raccordez vos autres sources sur les entrées libres. Voir les sections suivantes pour avoir une description détaillée.
IMPORTANT: Raccordez uniquement une source par entrée.
Raccordez votre afficheur principal (projecteur, écran plasma...) au connecteur de sortie MAIN (HD15 ou DVI).
Si nécessaire, raccordez votre afficheur de prévisualisation (projecteur, écran plasma...) au connecteur de sortie
PREVIEW (HD15).
Allumez l'appareil (interrupteur en face arrière). Allumez vos sources et ensuite vos afficheurs.
• Schéma de raccordement:
2
5
1 2
3 3
4
