OCTO VUE / QUATTRO VUE
Chapitre 1 : INTRODUCTION (suite)
PAGE 53

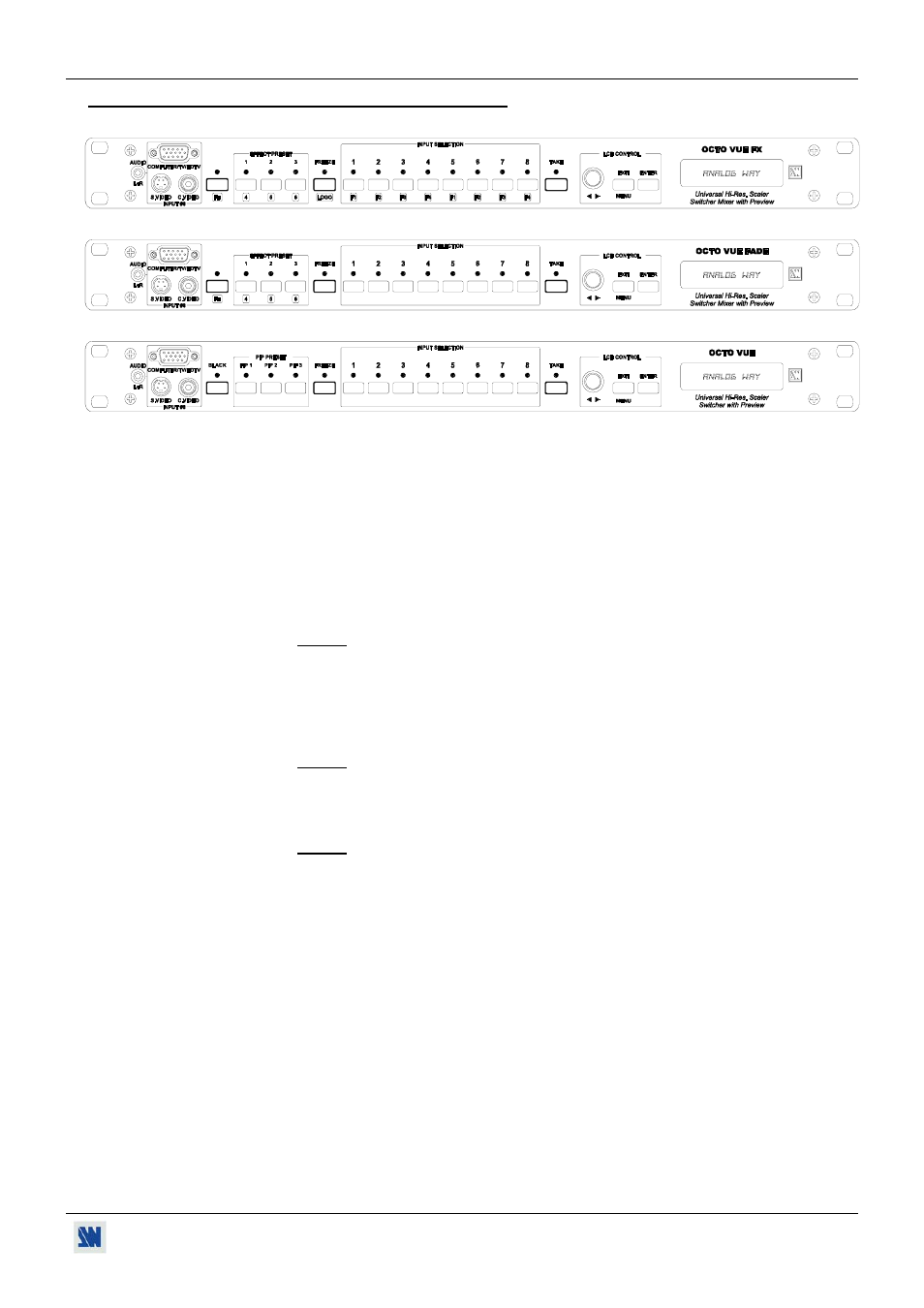

1-6. DESCRIPTION DE LA FACE AVANT DE L'OCTO VUE
• OCTO VUE FX (OVX831)
ANALOG WAY
• OCTO VUE FADE (OVF831)
ANALOG WAY
• OCTO VUE (OVP831)
ANALOG WAY
INPUT #8:
Entrée universelle (informatique et vidéo). Cette entrée accepte les sources suivantes:
AUDIO L+R:
Source audio stéréo sur connecteur jack 3.5 femelle.
COMPUTER/TV/HDTV: Source informatique (RGBHV, RGBS ou RGsB) ou vidéo (SDTV ou HDTV) sur un
connecteur HD15 femelle.
S.VIDEO:
Source S.VIDEO (Y/C) sur connecteur mini DIN 4 femelle.
C.VIDEO:
Source vidéo composite (PAL, NTSC...) sur un connecteur RCA femelle.
Fn
(OVX831 et OVF831)
:
Touche de sélection des fonctions de deuxième niveau.
BLACK
(OVP831)
:
Touche de sélection de l'écran noir.
EFFECT PRESET:
Sélection des 6 touches d'effet (EFFECT PRESET).
(OVX831 et OVF831)
NOTE: Les touches n°4, 5 et 6 sont accessibles uniquement lorsque la touche Fn est
activée.
PIP PRESET:
Sélection des 3 touches d'effet (PIP PRESET).
(OVP831)
FREEZE :
Gèle l'image de la sortie MAIN (la LED clignotante indique que le FREEZE est actif).
LOGO
(OVX831)
:
Permet d'afficher les logos sur la sortie MAIN.
NOTE: La fonction affichage des logos est accessible uniquement lorsque la touche Fn
est activée.
INPUT SELECTION:
• Sélection des 8 entrées: 1 à 8.
• Sélection des frames: F1 à F4
(OVX831)
.
NOTE: -La sélection des Frame est accessible uniquement lorsque la touche Fn est
activée (LED = clignotement rapidement).
-La source présélectionnée (LED = clignotement lent) est affichée sur la sortie
PREVIEW.
-La frame présélectionnée (LED = clignotement rapide) est affichée sur la sortie
PREVIEW.
-La source/frame affichée sur la sortie MAIN est indiqué par une LED allumée
fixe.
• Sur l'OVX831 et l'OVF831: un appui long (1 seconde) sur l'entrée sélectionnée permet
d'activer la fonction BLACK. Un écran noir est affiché sur la sortie correspondante. Un
appui court la même touche permet de désactiver cette fonction.
TAKE:
Permet d'afficher la source présélectionnée sur la sortie main avec l'effect sélectionné.
CONTROL
Permet de se déplacer dans les menus.
EXIT - MENU:
Permet de commuter entre le mode état et le mode réglage.
ENTER:
Permet de valider un réglage.
