Chapitre 2 : MISE EN SERVICE (suite)
OCTO VUE / QUATTRO VUE
PAGE 58
2-3. DESCRIPTION DE L'ENTRÉE N°1:
RACCORDEMENT:
Vous pouvez raccorder à cette entrée une des sources suivantes:
• Une source vidéo composite.
• Une source S.VIDEO.
• Une source vidéo composantes.
• Une source YUV-HD.
• Une source vidéo RGBS.
• Une source informatique analogique (RGBHV, RGsB, RGBS).
NOTE: Vous pouvez utiliser l'adaptateur DVI / HD15 fourni avec l'appareil pour raccorder des sources analogique
sur le connecteur DVI-I (IN).
• Un source informatique numérique.

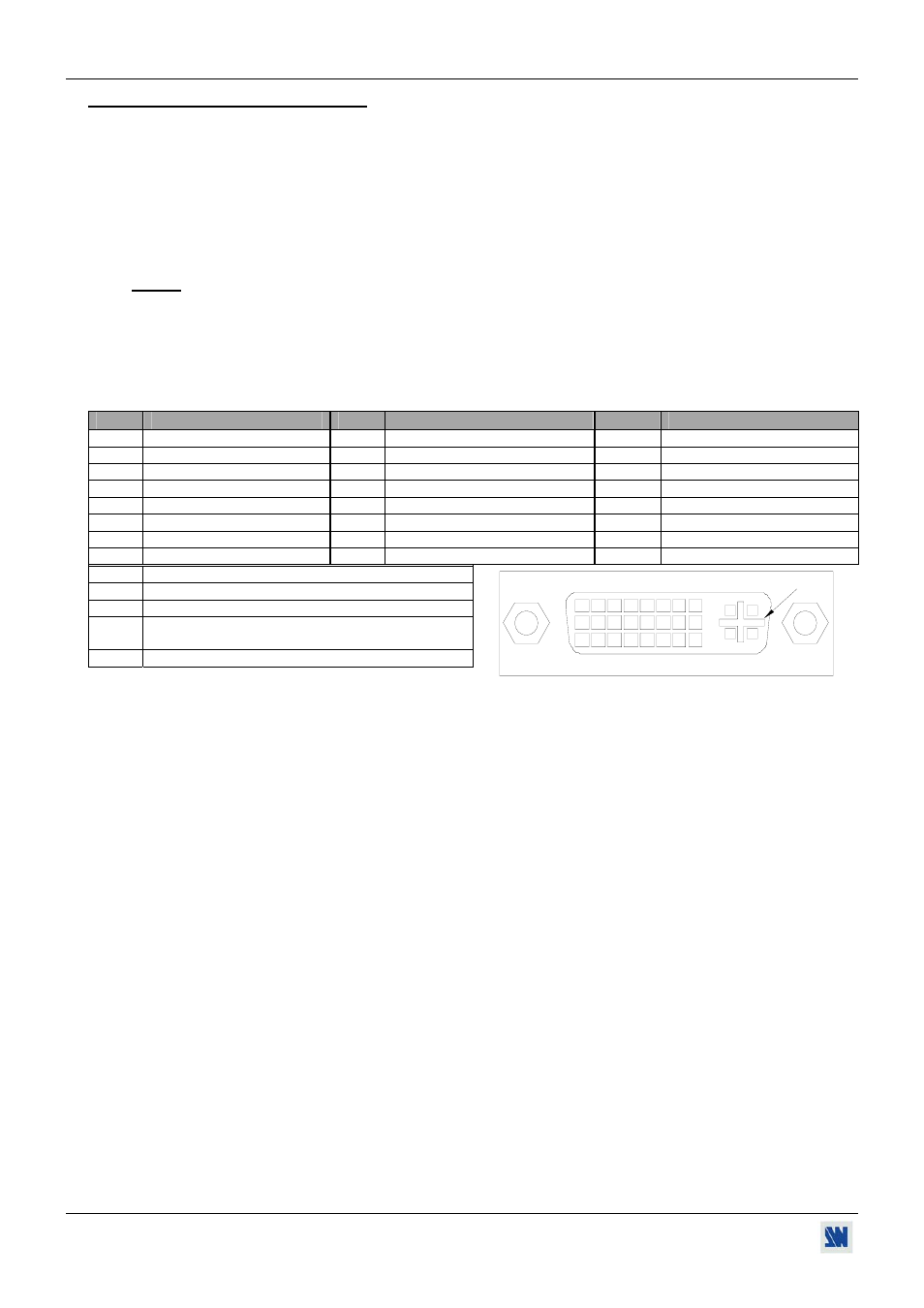

BROCHAGE DU CONNECTEUR DVI-I:
Le connecteur DVI-I femelle de l'appareil peut être utilisé aussi bien avec des signaux numérique qu'analogique. Le
tableau ci après explique le brochage de ce connecteur.
Broche Fonction
Broche Fonction
Broche Fonction
1
TMDS Donnée 2-
9
TMDS Donnée 1-
17
TMDS Donnée 0-
2
TMDS Donnée 2+
10
TMDS Donnée 1+
18
TMDS Donnée 0+
3
TMDS Donnée 2 Tresse
11
TMDS Donnée 1 Tresse
19
TMDS Donnée 0 Tresse
4
Non utilisée.
12
Non utilisée.
20
Non utilisée.
5
Non utilisée.
13
Non utilisée.
21
Non utilisée.
6
DDC Horloge
14
+ 5V (alimentation)
22
TMDS Horloge Tresse
7
DDC Donnée
15
Masse du (+5V)
23
TMDS Horloge+
8
Synchro. analogique verticale
16
Détection Hot plug.
24
TMDS Horloge-
C1
Vidéo analogique Rouge (ou Cr / Pr ou C)
C2
Vidéo analogique Vert (ou Y ou vidéo composite)
C3
Vidéo analogique Bleu (ou Cb / Pb)
C4
Synchro. analogique horizontale (ou Synchro.
composite)
C5
Masse commune analogique
DDC = Display Data Channel.
TMDS = Transition Minimized Differential Signal.
AUDIO SOURCE:
Vous pouvez également raccorder une source AUDIO stéréo sur le connecteur jack 3.5.
8
1
9
16
24
17
C1 C2
C3 C4
C5
