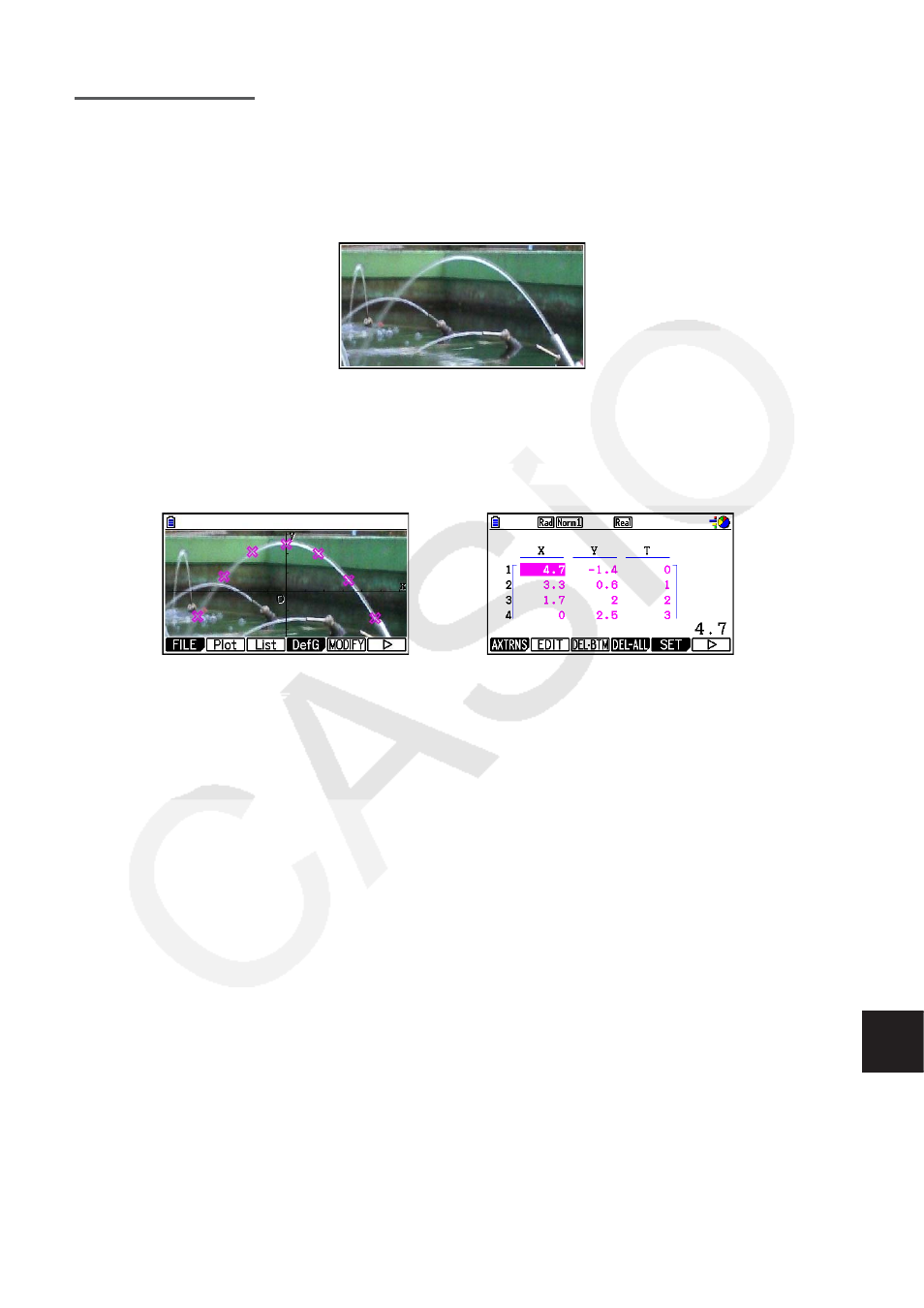

15-1
Chapitre 15
Picture Plot (Tracé sur image)
Picture Plot est une application qui vous permet de tracer des points (qui représentent des
coordonnées) sur une photographie, une illustration ou tout autre graphique et d’effectuer
différents types d’analyse basées sur les données tracées (valeurs de coordonnées).
La photographie ci-dessous, par exemple, représente les buses d’une fontaine qui projettent
de minces jets d’eau sous différents angles.
Si nous considérons le plan tracé par l’eau sortant de la buse la plus proche de nous dans la
photographie comme un plan à coordonnées cartésiennes XY, nous pourrons alors exprimer
tout point du trajet parcouru par l’eau sous la forme d’une coordonnée (X, Y). La fonction de
tracé de Picture Plot permet de tracer facilement des points sur une photographie telle que
celle-ci ou sur d’autres images et d’extraire ensuite les valeurs des coordonnées des tracés.
Tracé de points Coordonnées (écran de la liste
des tracés)
Vous pouvez utiliser le tracé pour effectuer les opérations suivantes.
• Enregistrer et générer le graphe d’une équation de la forme Y= f ( x ), puis le superposer à une
photographie et le tracer. Vous pouvez également utiliser la fonction Modify du graphe (page
5-36) pour ajuster les valeurs des coefficients de l’expression et trouver une fonction qui est
mieux alignée sur les tracés.
• Effectuer un calcul de régression basé sur les coordonnées tracées et dessiner un
graphe de régression superposé aux tracés. Il est alors possible de produire l’expression
mathématique et le graphe d’un trajet de mouvement.
