HEIDENHAIN iTNC 530 87
3.5 ALESA
G
E A L'OUTIL (cy
cle
202, DIN/ISO:
G202)

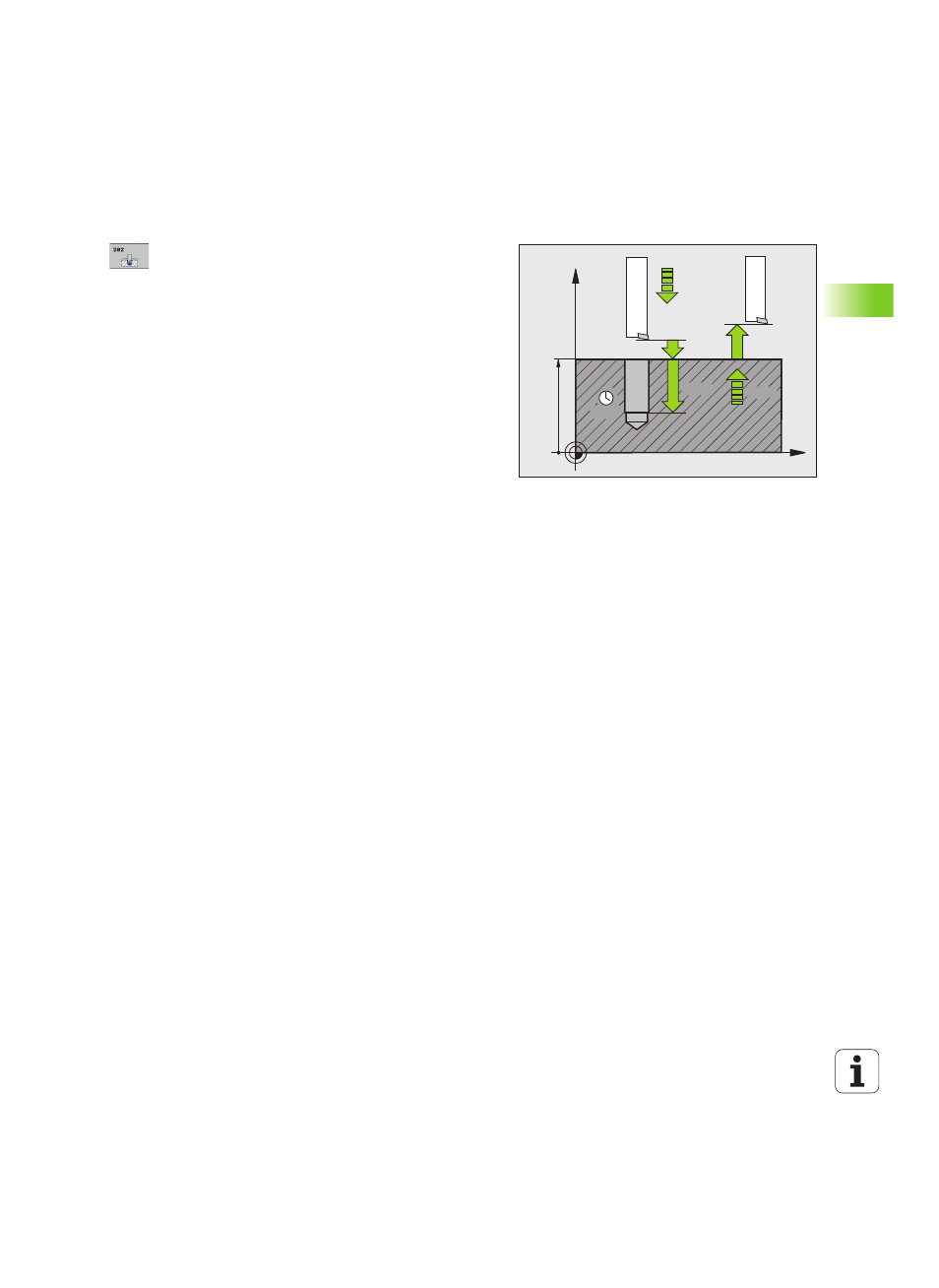

Paramètres du cycle
 Distance d'approche Q200 (en incrémental): distance
entre la pointe de l'outil et la surface de la pièce. Plage
d’introduction 0 à 99999,9999, ou PREDEF
 Profondeur Q201 (en incrémental): distance entre la
surface de la pièce et le fond du trou. Plage
d'introduction -99999,9999 à 99999,9999
 Avance plongée en profondeur Q206: vitesse de
déplacement de l'outil lors de l'alésage à l'outil, en
mm/min. Plage d'introduction 0 à 99999,999, en
alternative FAUTO, FU
 Temporisation au fond Q211: durée en secondes de
rotation de l'outil à vide au fond du trou. Plage
d’introduction 0 à 3600,0000, ou PREDEF
 Avance retrait Q208: vitesse de déplacement de
l'outil à sa sortie du trou, en mm/min. Si vous
introduisez Q208 = 0, sortie avec avance de plongée
en profondeur. Plage d’introduction: 0 à 99999,999,
ou FMAX, FAUTO, PREDEF
 Coord. surface pièce Q203 (en absolu): coordonnée
de la surface de la pièce. Plage d'introduction
-99999,9999 à 99999,9999
 Saut de bride
Q204 (en incrémental): coordonnée
dans l'axe de broche excluant toute collision entre
l'outil et la pièce (élément de serrage) Plage
d’introduction 0 à 99999,9999, ou PREDEF
X
Z
Q200
Q201
Q206
Q211
Q203
Q204
Q208
