HEIDENHAIN iTNC 530 185
6.3
MO
TIFS
DE
POINTS
SUR
GRILLE
(cy
cle
221,
DIN/ISO:
G221)

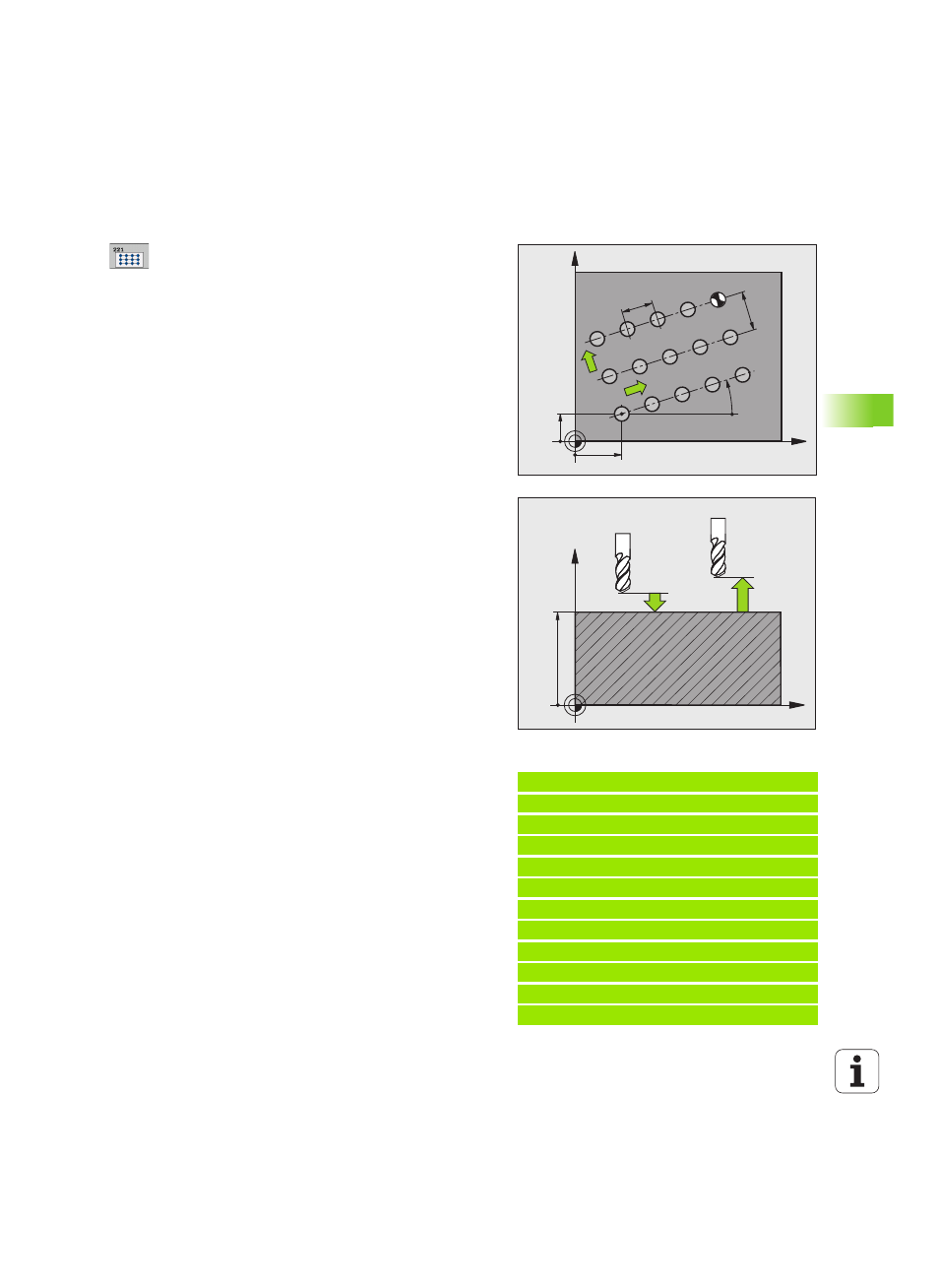

Paramètres du cycle
 Point initial 1er axe Q225 (en absolu): coordonnée
du point initial dans l'axe principal du plan d'usinage
 Point initial 2ème axe
Q226 (en absolu):
coordonnée du point initial dans l'axe secondaire du
plan d'usinage
 Distance 1er axe Q237 (en incrémental): distance
entre les différents points sur la ligne
 Distance 2ème axe Q238 (en incrémental): distance
entre les lignes
 Nombre d'intervalles
Q242: nombre d'opérations
d'usinage sur la ligne
 Nombre de lignes Q243: nombre de lignes
 Position angulaire
Q224 (en absolu): angle de
rotation de l'ensemble du schéma de perçages, le
centre de rotation est situé sur le point initial
 Distance d'approche Q200 (en incrémental): distance
entre la pointe de l'outil et la surface de la pièce, ou
PREDEF
 Coord. surface pièce Q203 (en absolu): coordonnée
de la surface de la pièce
 Saut de bride Q204 (en incrémental): coordonnée
dans l'axe de broche excluant toute collision entre
l'outil et la pièce (matériels de serrage), ou PREDEF
 Déplacement haut. sécu.
Q301: définir la manière
dont l'outil doit se déplacer entre les usinages:
0: Entre les opérations d'usinage, se déplacer à la
distance d'approche
1 : Entre les opérations d'usinage, se déplacer au saut
de bride
En alternative PREDEF
Exemple : Séquences CN
54 CYCL DEF 221 GRILLE DE TROUS
Q225=+15 ;PT INITIAL 1ER AXE
Q226=+15 ;PT INITIAL 2ÈME AXE
Q237=+10 ;DISTANCE 1ER AXE
Q238=+8 ;DISTANCE 2ÈME AXE
Q242=6 ;NOMBRE DE COLONNES
Q243=4 ;NOMBRE DE LIGNES
Q224=+15 ;POSITION ANGULAIRE
Q200=2 ;DISTANCE D'APPROCHE
Q203=+30 ;COORD. SURFACE PIÈCE
Q204=50 ;SAUT DE BRIDE
Q301=1 ;DÉPLAC. HAUT. SÉCU.
X
Y
Q226
Q225
Q224
Q238
Q237
N = Q242
N = Q243
X
Z
Q200
Q203
Q204
