HEIDENHAIN iTNC 530 357
14.7
Compenser
l'er
re
ur
d'alignement
d'une
pièce
par
ro
tation
de
l'ax
e
C
(cy
cle
405,
DIN/ISO:
G405)

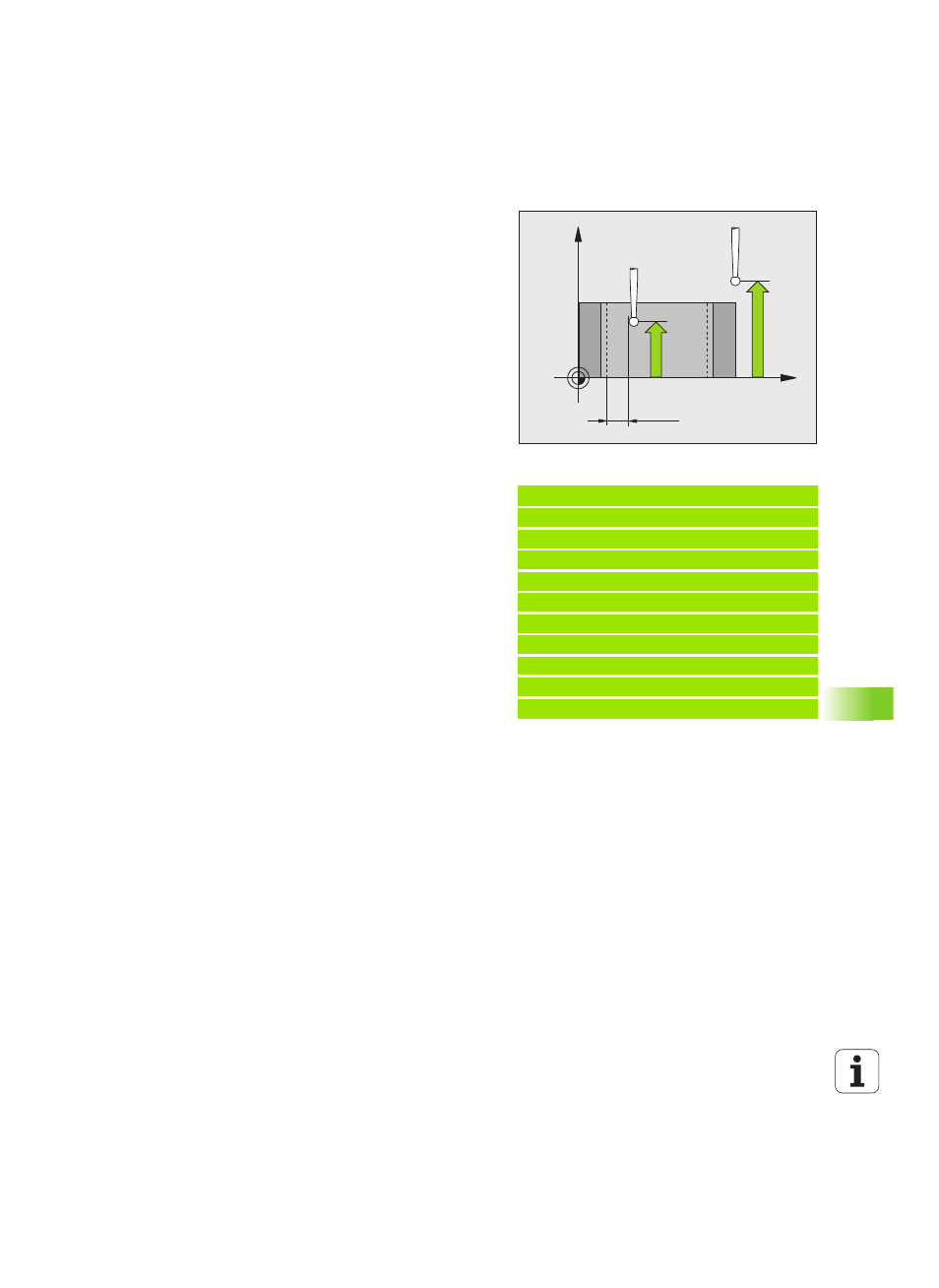

 Hauteur mesure dans axe palpage Q261 (en absolu):
coordonnée du centre de la bille (=point de contact)
dans l'axe du palpeur prévu pour la mesure. Plage
d'introduction -99999,9999 à 99999,9999
 Distance d'approche Q320 (en incrémental): distance
supplémentaire entre le point de mesure et la bille du
palpeur. Q320 s'additionne à PM6140. Plage
d’introduction: 0 à 99999,9999, ou PREDEF
 Hauteur de sécurité Q260 (en absolu): coordonnée
dans l'axe du palpeur excluant toute collision entre le
palpeur et la pièce (éléments de serrage). Plage
d’introduction -99999,9999 à 99999,9999, ou PREDEF
 Déplacement haut. sécu.
Q301: définir comment le
palpeur doit se déplacer entre les points de mesure:
0 : entre les points de mesure, à la hauteur de mesure
1 : entre les points de mesure, à la hauteur de sécurité
En alternative PREDEF
 Init. à zéro après alignement Q337: déterminer si
la TNC doit initialiser l'affichage de l'axe C à zéro ou si
elle doit mémoriser le décalage angulaire dans la
colonne C du tableau de points zéro:
0 : initialiser l'affichage de l'axe C à 0
>0 : écrire le décalage angulaire avec son signe dans
le tableau de points zéro. Numéro de ligne = valeur de
Q337. Si un décalage C est déjà inscrit dans le tableau
de points zéro, la TNC additionne le décalage
angulaire mesuré en tenant compte de son signe
Exemple : Séquences CN
5 TCH PROBE 405 ROT AVEC AXE C
Q321=+50 ;CENTRE 1ER AXE
Q322=+50 ;CENTRE 2ÈME AXE
Q262=10 ;DIAMÈTRE NOMINAL
Q325=+0 ;ANGLE INITIAL
Q247=90 ;INCRÉMENT ANGULAIRE
Q261=-5 ;HAUTEUR DE MESURE
Q320=0 ;DISTANCE D'APPROCHE
Q260=+20 ;HAUTEUR DE SÉCURITÉ
Q301=0 ;DÉPLAC. HAUT. SÉCU.
Q337=0 ;INITIALIS. À ZÉRO
X
Z
Q261
Q260
MP6140
+
Q320
