HEIDENHAIN iTNC 530

65

2.3

Définition

de

motifs

av

ec

PA

T

TERN

DEF

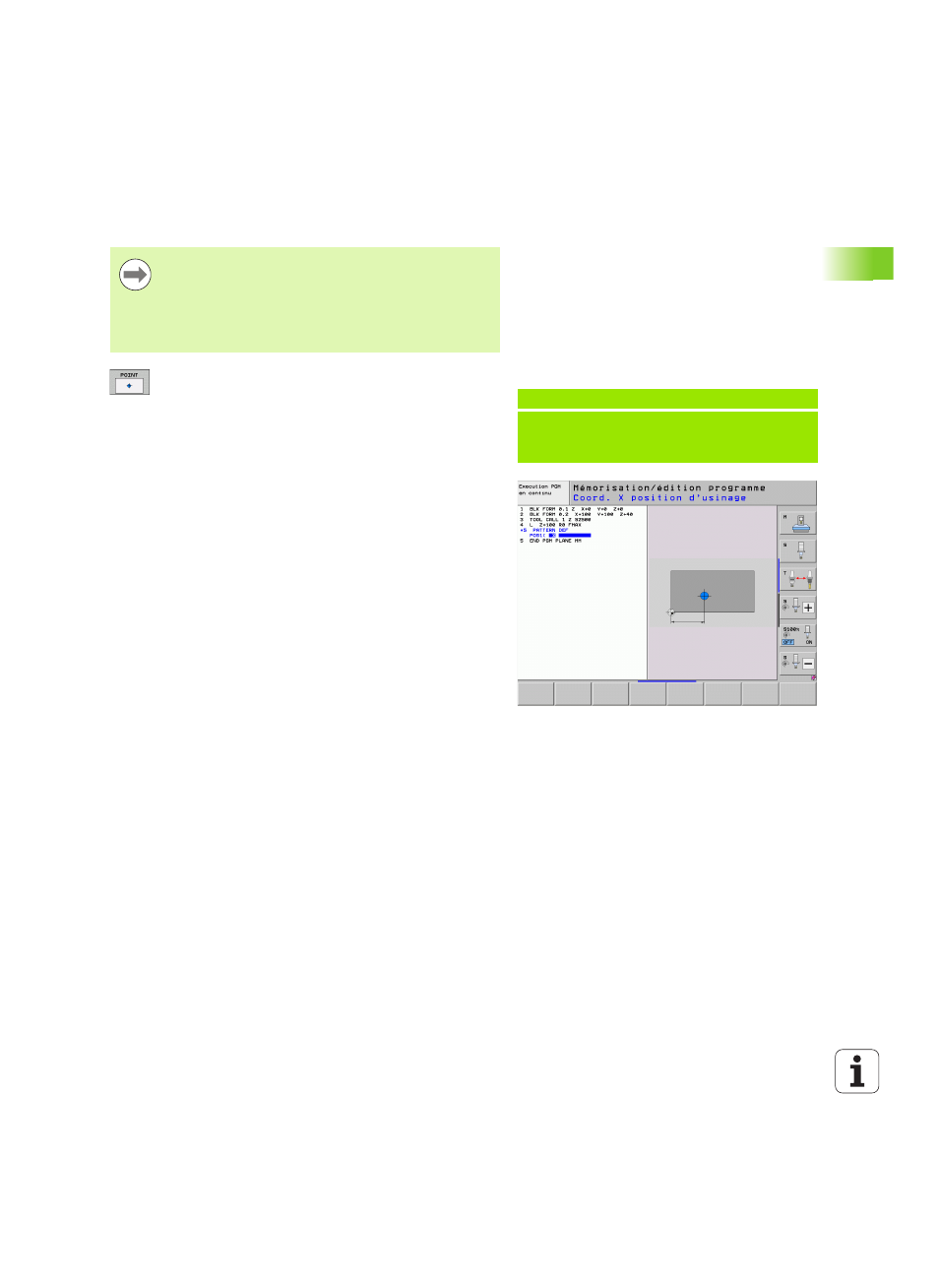

Définir des positions d'usinage individuellement

Coord. X position d'usinage

(en absolu): introduire

la coordonnée X

Coord. Y position d'usinage

(en absolu): introduire

la coordonnée Y

Coordonnée surface pièce

(en absolu): introduire la

coordonnée Z à laquelle doit débuter l'usinage

Vous pouvez introduire jusqu'à 9 positions d'usinage.

Valider chaque position introduite avec la touche ENT.
Si vous définissez une surface de pièce en Z différente

de 0, cette valeur agit en plus de la valeur du paramètre

Coord. surface pièce Q203 qui est défini dans le cycle

d'usinage.

Exemple : Séquences CN

10 L Z+100 R0 FMAX

11 PATTERN DEF
POS1 (X+25 Y+33,5 Z+0)
POS2 (X+50 Y+75 Z+0)
