HEIDENHAIN iTNC 530 347
14.4 R
O
TA
TION DE BA
SE à par
tir de
deux t
enons (cy
cle 402, DIN/ISO:
G402)

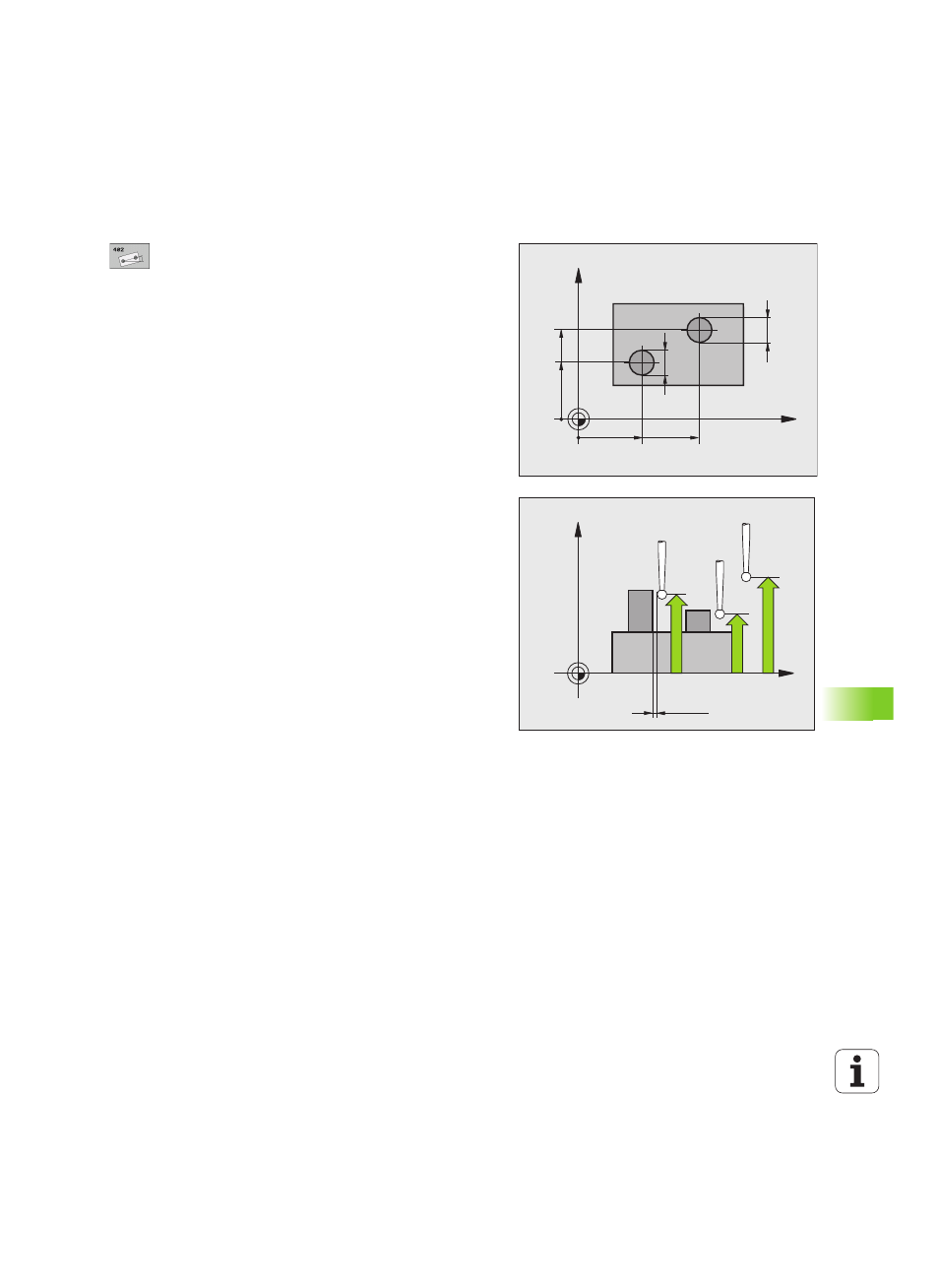

Paramètres du cycle
 1er tenon: centre sur 1er axe (en absolu): centre du
1er tenon dans l'axe principal du plan d'usinage. Plage
d'introduction -99999,9999 à 99999,9999
 1er tenon: centre sur 2ème axe Q269 (en absolu):
centre du 1er tenon dans l'axe secondaire du plan
d'usinage. Plage d'introduction -99999,9999 à
99999,9999
 Diamètre tenon 1 Q313: diamètre approximatif du 1er
tenon. Introduire de préférence une valeur plus
grande. Plage d’introduction 0 à 99999,9999
 Haut. mes. tenon 1 dans axe TS Q261 (en absolu):
coordonnée du centre de la bille (=point de contact)
dans l'axe du palpeur prévu pour la mesure du tenon
1. Plage d'introduction -99999,9999 à 99999,9999
 2ème tenon: centre sur 1er axe Q270 (en absolu):
centre du 2ème tenon dans l'axe principal du plan
d'usinage. Plage d'introduction -99999,9999 à
99999,9999
 2ème tenon: centre sur 2ème axe Q271 (en absolu):
centre du 2ème tenon dans l'axe secondaire du plan
d'usinage. Plage d'introduction -99999,9999 à
99999,9999
 Diamètre tenon 2 Q314: diamètre approximatif du
2ème tenon. Introduire de préférence une valeur plus
grande. Plage d’introduction 0 à 99999,9999
 Haut. mes. tenon 2 dans axe TS
Q315 (en absolu):
coordonnée du centre de la bille (=point de contact)
dans l'axe du palpeur prévu pour la mesure du tenon
2. Plage d'introduction -99999,9999 à 99999,9999
 Distance d'approche
Q320 (en incrémental): distance
supplémentaire entre le point de mesure et la bille du
palpeur. Q320 s'additionne à PM6140. Plage
d’introduction: 0 à 99999,9999, ou PREDEF
 Hauteur de sécurité Q260 (en absolu): coordonnée
dans l'axe du palpeur excluant toute collision entre le
palpeur et la pièce (éléments de serrage). Plage
d’introduction -99999,9999 à 99999,9999, ou PREDEF
X
Y
Q271
Q269
Q268 Q270
Q313
Q314
X
Z
Q261
Q260
Q315
MP6140
+
Q320
