HEIDENHAIN iTNC 530 155
5.3
POCHE
CIR
C
ULAIRE
(c
yc
le
252,
DIN/ISO:
G252)
 Distance d'approche Q200 (en incrémental): distance
entre la surface frontale de l'outil et la surface de la
pièce. Plage d’introduction: 0 à 99999,9999 ou PREDEF
 Coordonnée surface pièce
Q203 (en absolu):
coordonnée absolue de la surface de la pièce. Plage
d’introduction -99999,9999 à 99999,9999
 Saut de bride Q204 (en incrémental): coordonnée
dans l'axe de broche excluant toute collision entre
l'outil et la pièce (élément de serrage) Plage
d’introduction: 0 à 99999,9999 ou PREDEF
 Facteur de recouvrement Q370: Q370 x rayon d'outil
= passe latérale k. Plage d'introduction 0,1 à 1,414 ou
PREDEF
 Stratégie de plongée
Q366: nature de la stratégie de
plongée:
 0 = plongée verticale. La TNC plonge verticalement
et ce, indépendamment de l'angle de plongée
ANGLE
défini dans le tableau d'outils
 1 = plongée hélicoïdale. Dans le tableau d'outils,
l'angle de plongée de l'outil actif ANGLE doit
également être différent de 0. Sinon, la TNC délivre
un message d'erreur
 En alternative PREDEF
 Avance de finition
Q385: vitesse de déplacement de
l'outil lors de la finition latérale et du fond, en
mm/min. Plage d'introduction 0 à 99999,999, en
alternative FAUTO, FU, FZ
Exemple : Séquences CN
8 CYCL DEF 252 POCHE CIRCULAIRE
Q215=0 ;OPERATIONS D'USINAGE
Q223=60 ;DIAMETRE DU CERCLE
Q368=0.2 ;SUREPAIS. LATERALE
Q207=500 ;AVANCE FRAISAGE
Q351=+1 ;MODE FRAISAGE
Q201=-20 ;PROFONDEUR
Q202=5 ;PROFONDEUR DE PASSE
Q369=0.1 ;SUREP. DE PROFONDEUR
Q206=150 ;AVANCE PLONGEE PROF.
Q338=5 ;PASSE DE FINITION
Q200=2 ;DISTANCE D'APPROCHE
Q203=+0 ;COORD. SURFACE PIÈCE
Q204=50 ;SAUT DE BRIDE
Q370=1 ;FACTEUR RECOUVREMENT
Q366=1 ;PLONGEE
Q385=500 ;AVANCE DE FINITION
9 CYCL CALL POS X+50 Y+50 Z+0 FMAX M3

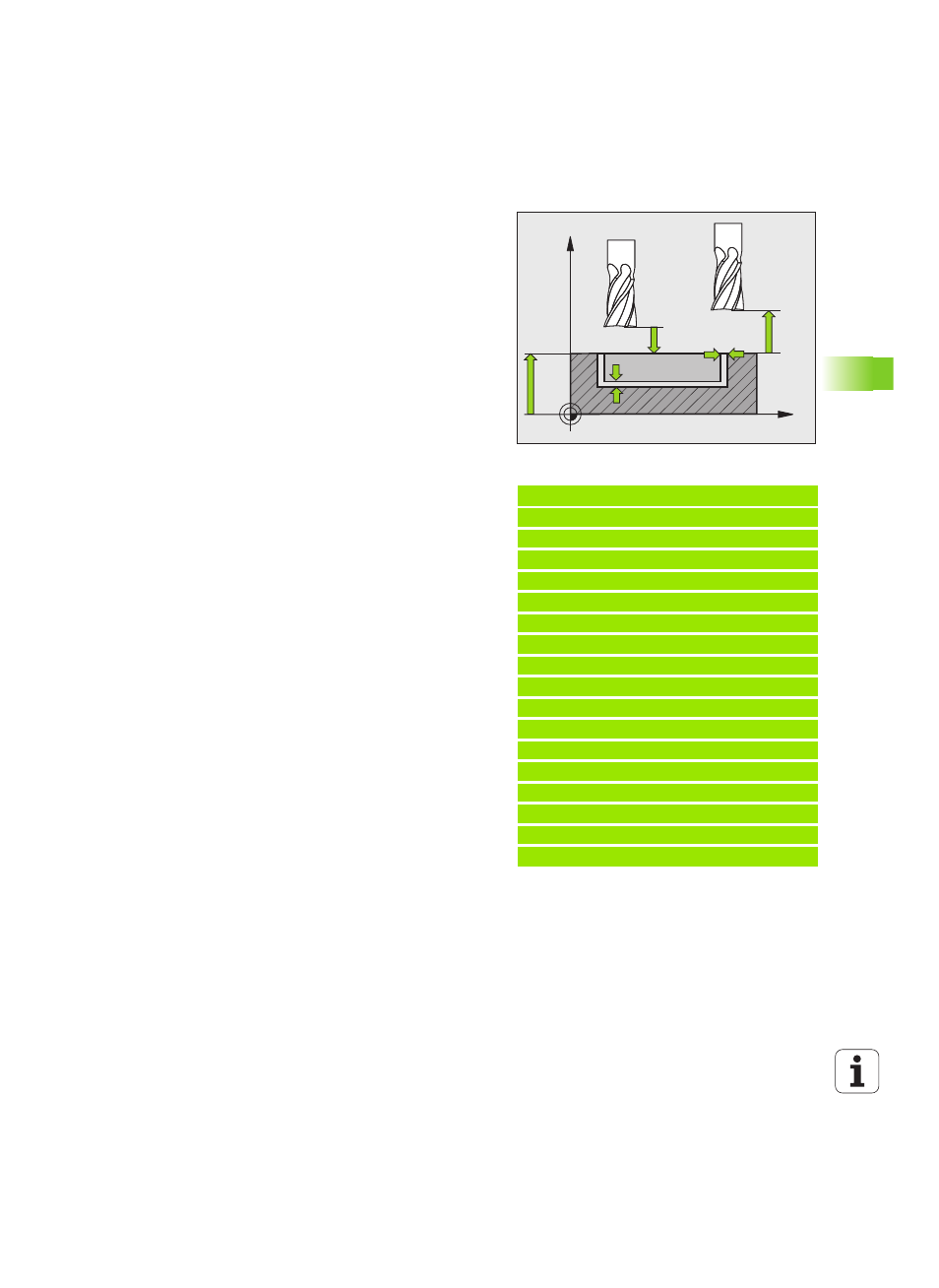

X
Z
Q200
Q204
Q203
Q369
Q368
