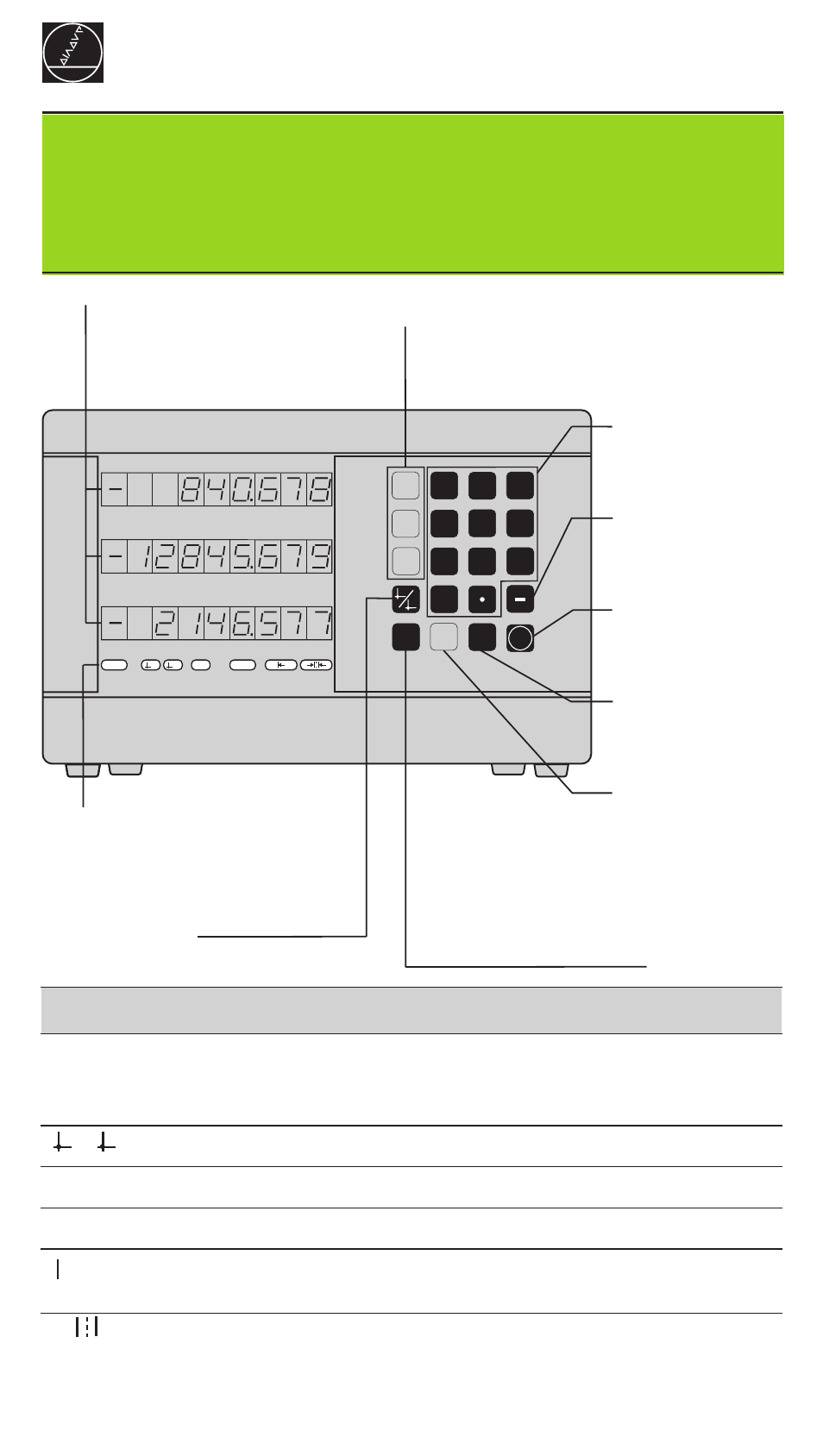

HEIDENHAIN ND 520 - Manuel

Affichage valeur effective et
d'introduction (LED avec 7
segments, 8 décades et signe);
de haut en bas: axe X, axe Y,
ND 560/NDP 560 seulement: axe Z
• Sélection axe de coordonnées
(axe Z seulement pour ND 560 et NDP 560)
• Sélection paramètres relatifs aux axes
Clavier décimal
avec point décimal
• Touche de signe
• Modifier
paramètres
Prise en compte
des valeurs
introduites
• Appeler paramètre
de fonctionnement
• Feuilleter en avant
dans liste paramètres
Fonction pour
initialisation du
point de référence
• Effacer valeur introduite
• CL + nombre de 2 chiffres:
sélection de paramètre
• Effacer paramètre introduit
← ← ← ← ← → → → → →
Affichage d'état avec
champs clairs
ND 520 ND 560 NDP 560
pour deux axes pour trois axes avec boîtier encastrable
• Sélection de l'origine
• Feuilleter en arrière
dans liste des paramètres
MOD
0
Y
X
HEIDENHAIN
3
6 5 4
2 1
ENT
8 7 9
Z
REF 1 2
CL SPEC
FCT
1
2
in. SCL
HEIDENHAIN
Travailler avec les visualisations de cotes
Champ clair Signification
REF La marque de référence a été franchie – Les points de référence
sont protégés en mémorisation.
clignotant: l'affichage attend que l'on appuie sur ENT ou CL.
1 / 2 Point de référence 1 / Point de référence 2 a été sélectionné.
in. Les positions sont affichées en pouce
SCL Facteur échelle actif
Initialiser l'arête de la pièce comme ligne de référence.
Clignotement: l'affichage attend la validation de la fonction.
Initialiser ligne médiane entre 2 arêtes de la pièce comme ligne de
référence.
Clignotement: l'affichage attend la validation de la fonction.
→ → → → →
