4.9 FILET
A
GE HELICOÏD
AL A
V
EC PER
CA
GE (cy
cle 265, DIN/ISO:
G265)

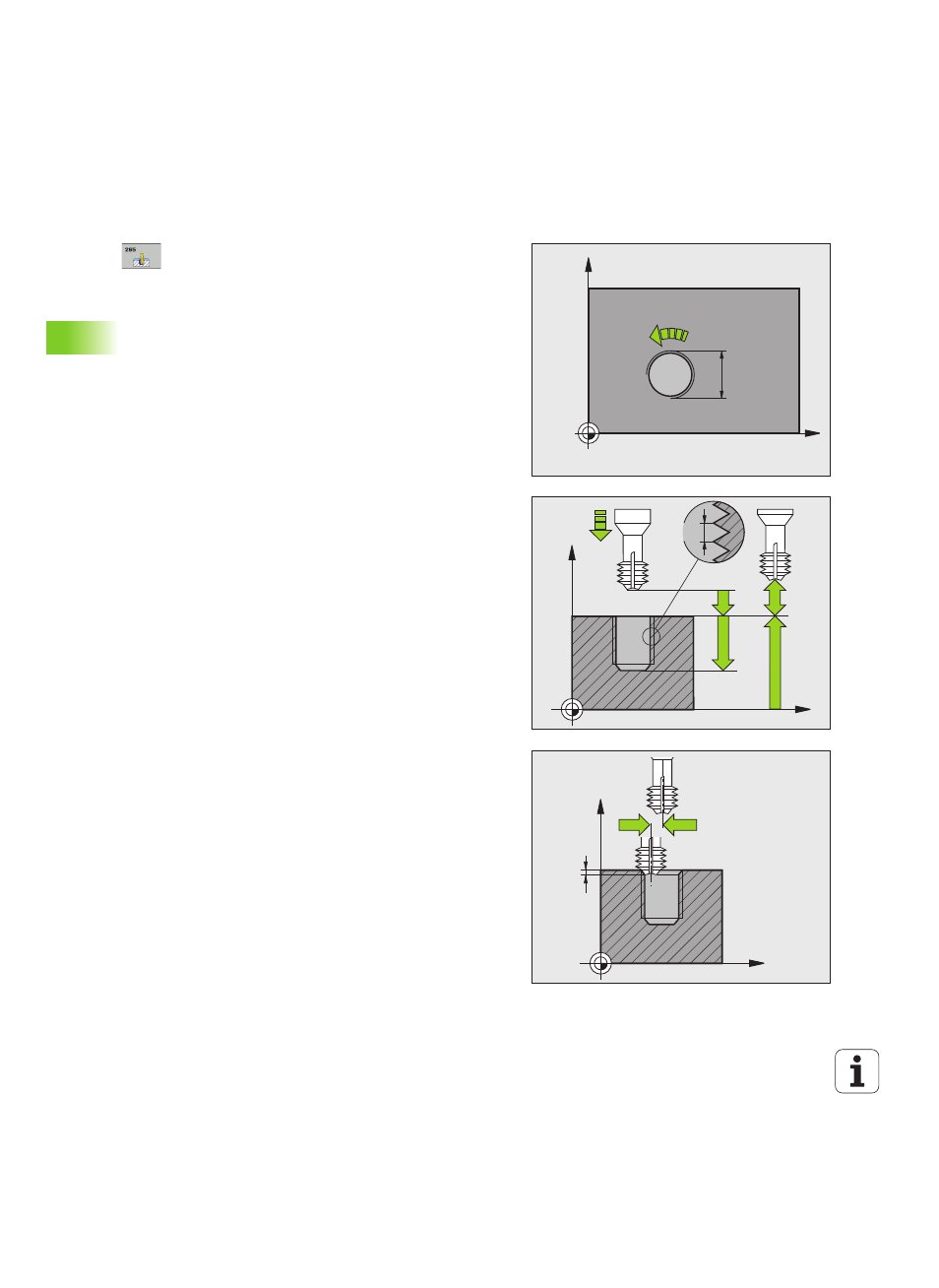

Paramètres du cycle
 Diamètre nominal Q335: diamètre nominal du filet
Plage d'introduction 0 à 99999,9999
 Pas de vis
Q239: pas du filet. Le signe définit le sens
du filet à droite ou à gauche:
+ = filet à droite
– = filet à gauche
Plage d'introduction -99,9999 à 99,9999
 Profondeur de filetage Q201 (en incrémental):
distance entre la surface de la pièce et la fin du filet
Plage d’introduction -99999,9999 à 99999,9999
 Avance de pré-positionnement Q253: vitesse de
déplacement de l'outil lors de la plongée dans la pièce
ou lors de sa sortie de la pièce, en mm/min. Plage
d'introduction 0 à 99999,999 ou FMAX, FAUTO, PREDEF
 Profondeur du chanfrein frontal Q358 (en
incrémental): distance entre la surface de la pièce et
la pointe de l'outil lors de l'usinage d'un chanfrein
frontal Plage d’introduction -99999,9999 à
99999,9999
 Décalage chanfrein frontal Q359 (en incrémental):
distance dont la TNC décale le centre d''outil à partir
du centre du trou Plage d'introduction 0 à 99999,9999
 Chanfreinage Q360: usinage du chanfrein
0 = avant l'usinage du filet
1 = après l'usinage du filet
 Distance d'approche
Q200 (en incrémental): distance
entre la pointe de l'outil et la surface de la pièce Plage
d’introduction: 0 à 99999,9999 ou PREDEF
X
Y
Q207
Q335
X
Z
Q203
Q253
Q239
Q201
Q204 Q200
X
Z
Q359
Q358
